날씨 : 흐림
- 금일 근무자
대표빌더 : 정수호 (7시간)
부팀장 : 손호현 (8시간)
팀 원 :오경택 (8시간), 이주형 (8시간), 최영광 (8시간), 김종협 (8시간)
지 원 :이상민 팀장 (8시간), 천영환 (8시간), 이민기(8시간)
금일품수 (누계) : 9.00품 (총 55.50품)
- 금일 작업현황
- 공방 서까래 시공

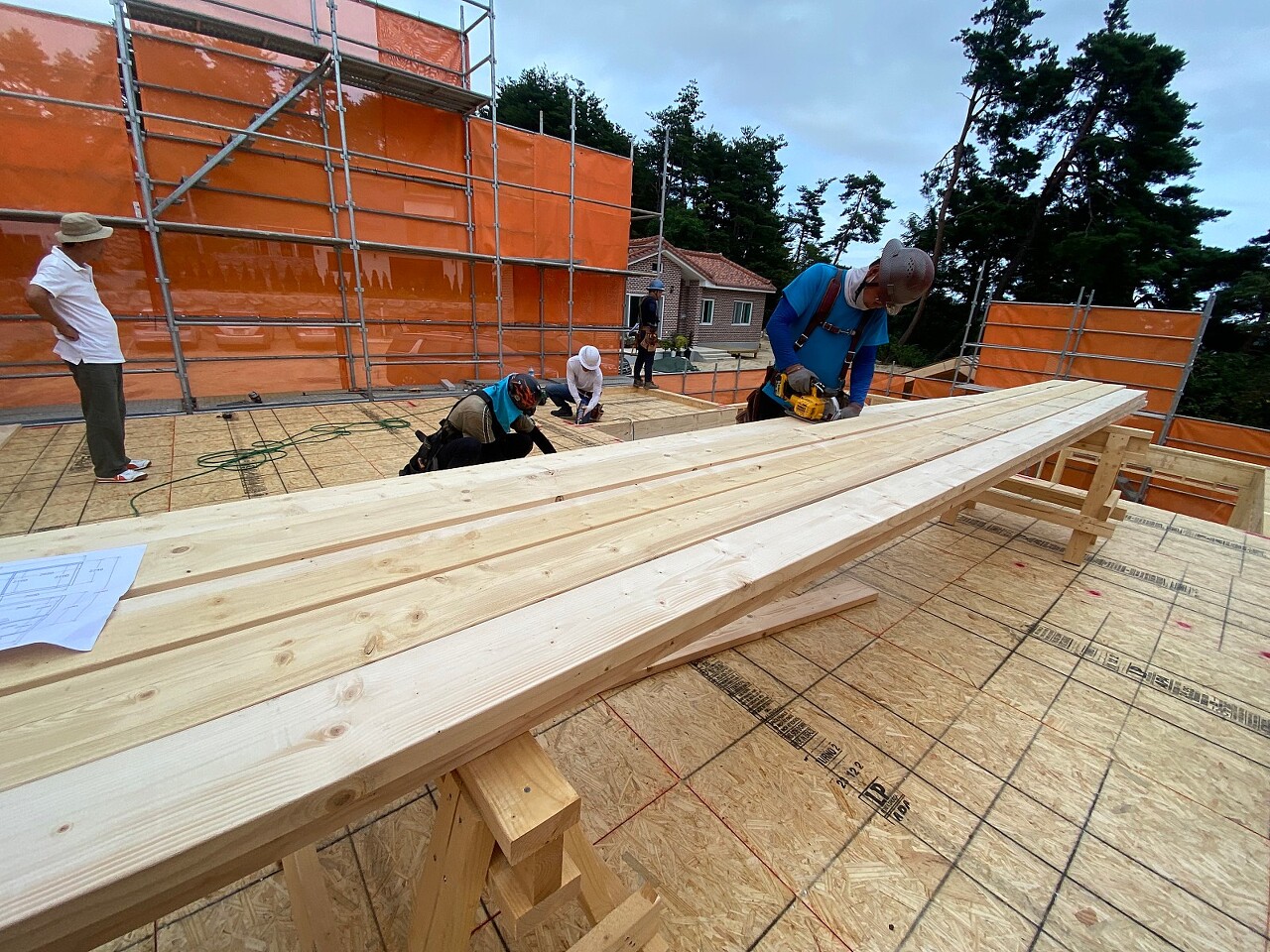

- 본체 서까래 및 2층 스터드 재단
- 바닥장선 시공
- 2층 바닥 t&g 시공
- 2층 토대 시공
- 2층 플레이트 레이아웃
- 2층 벽체시공
- 철물 시공
다음 예정작업
- 2층 스터드 추가 재단중
- 코너 및 백커 제작
- 2층 벽체 시공
- 2층 가새 작업
- 1층 포치 벽체시공
- 방통 블로킹 시공
- 철물 시공
오늘은 강릉 사천에서 안전하고 재미있게 집 짓기 8일차 입니다.
지원팀 덕분에 오늘의 작업은 많이 순조로웠습니다.

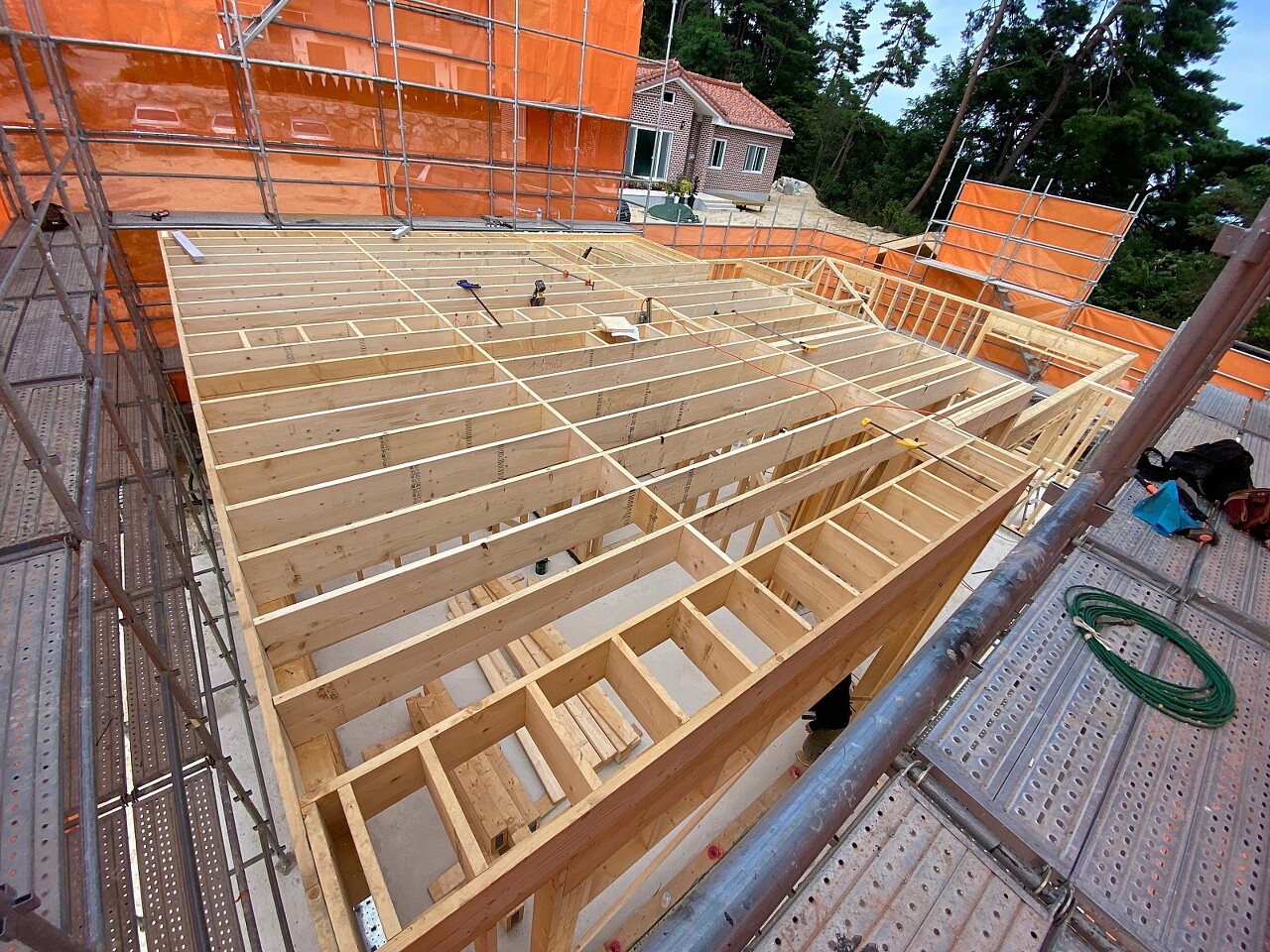

어제 작업을 이어 바닥장선을 먼저 마무리 지었습니다.
플레이트와 장선사이가 잘 밀착되게 클램프로 잡아 작업을 진행하였습니다.
화장실은 방수를 위해 다운시공하였습니다.

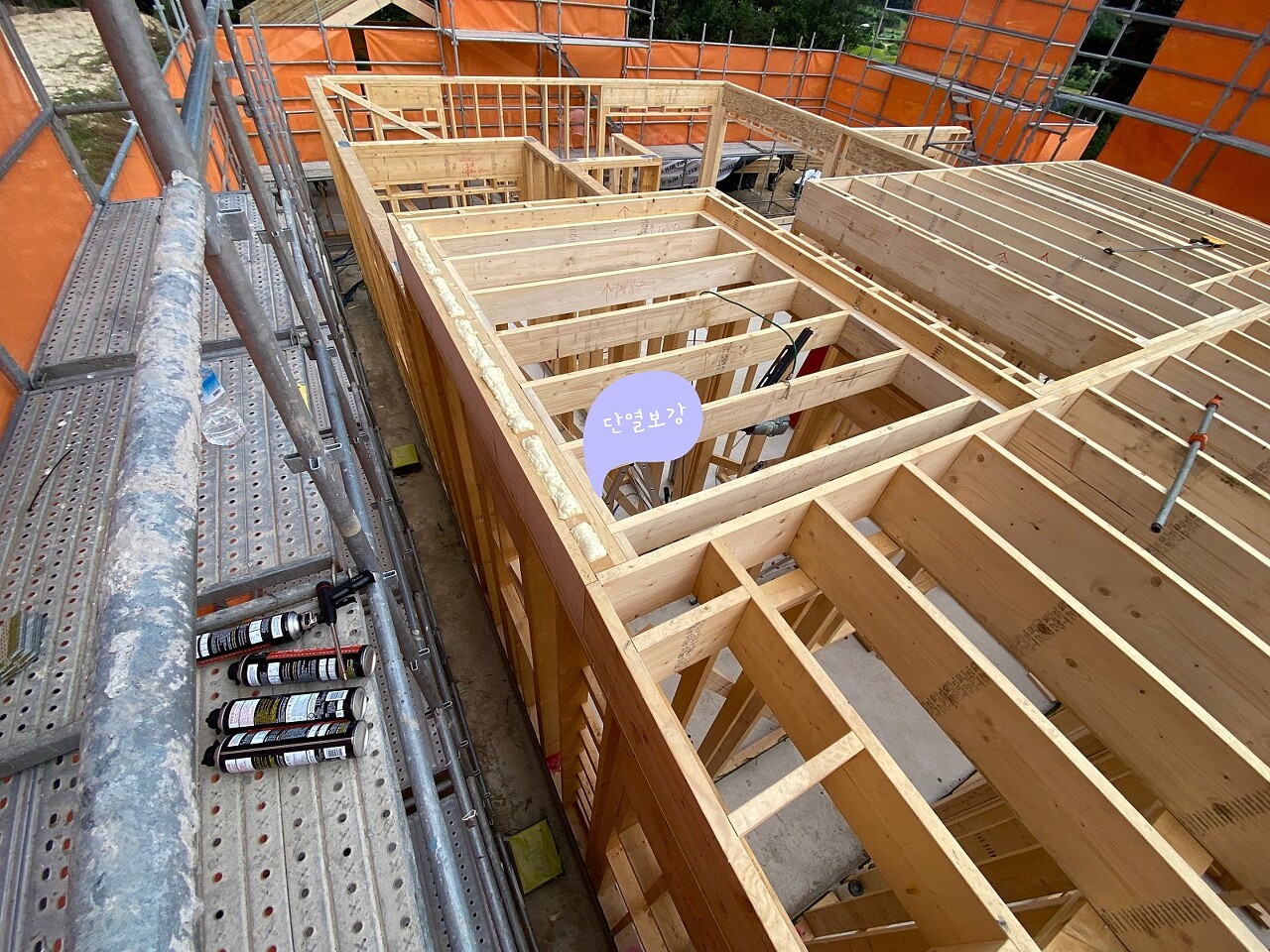

바닥 T&G 작업전 구조상 단열 시공이 어렵고 단열이 취약한 외벽은 미리 우레탄폼을 이용해 단열을 보강을 해줍니다.

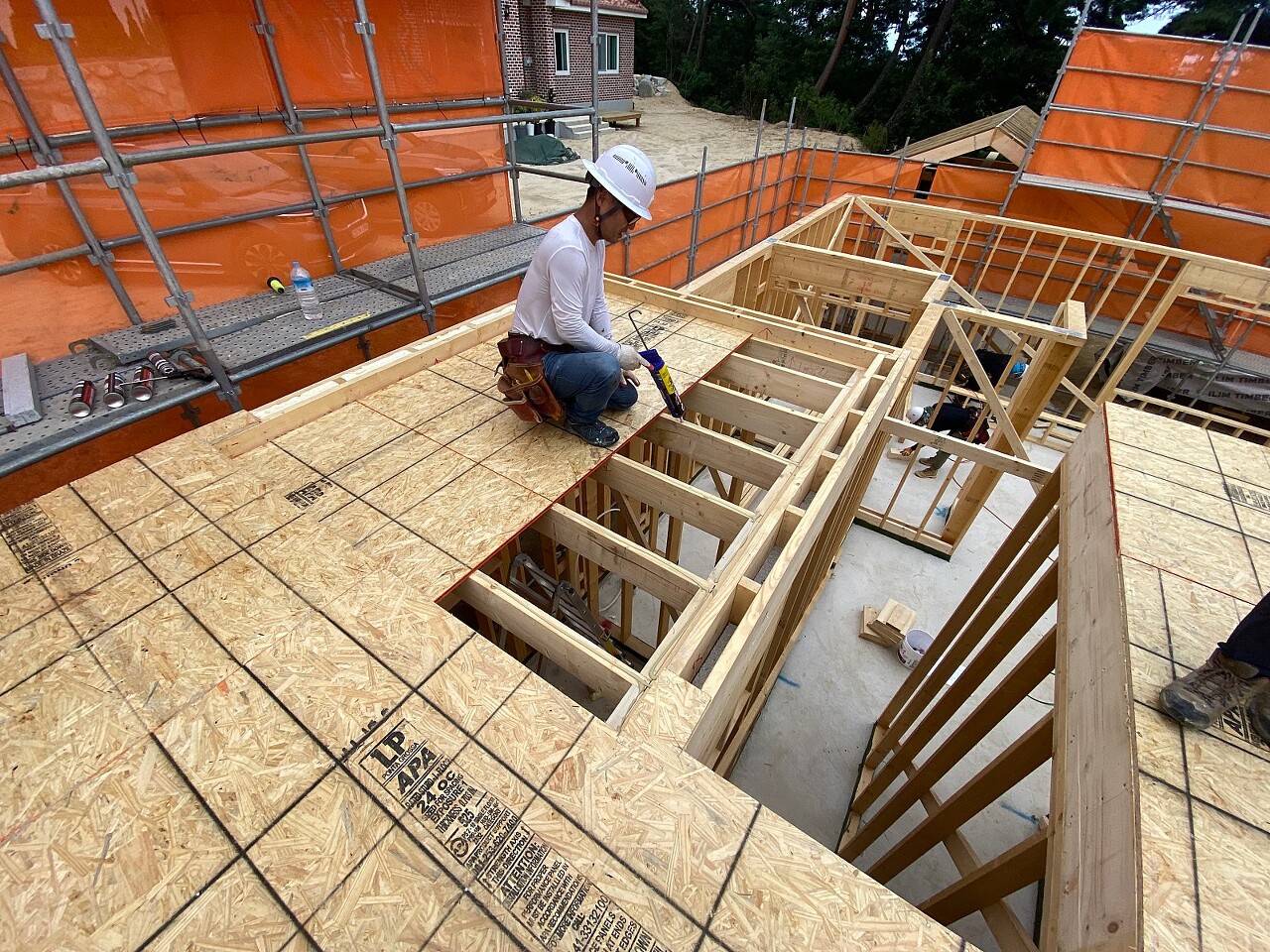

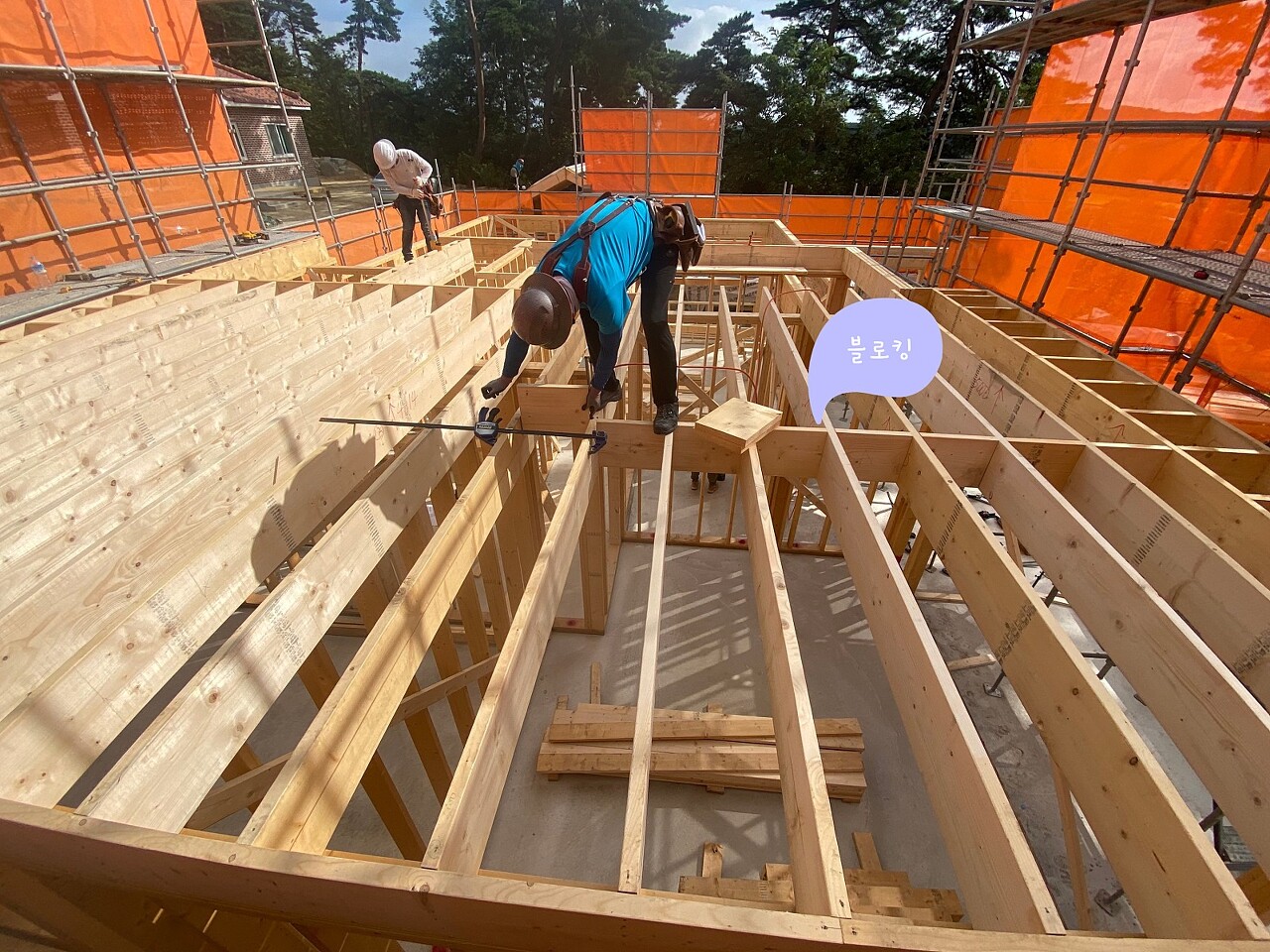

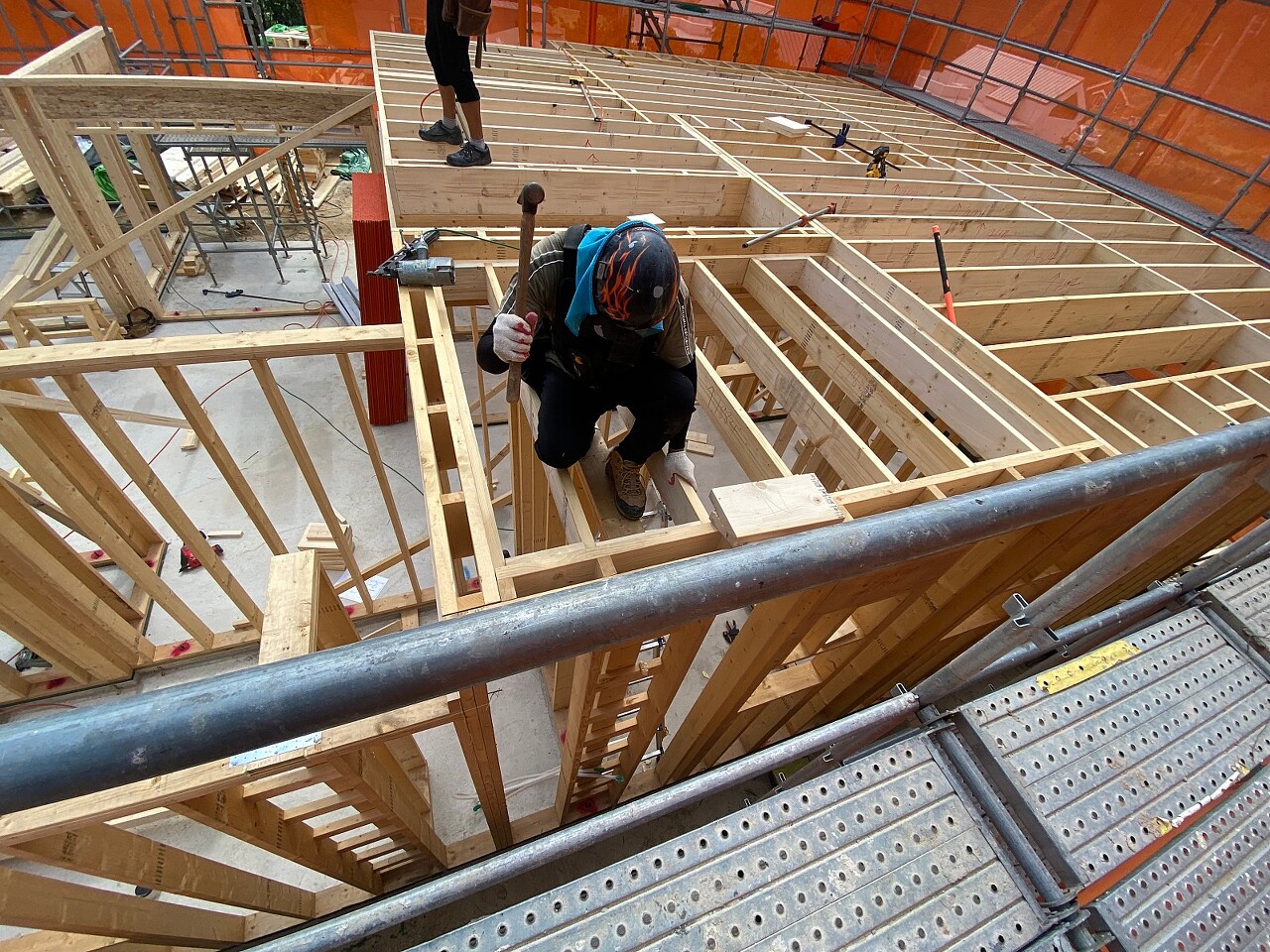

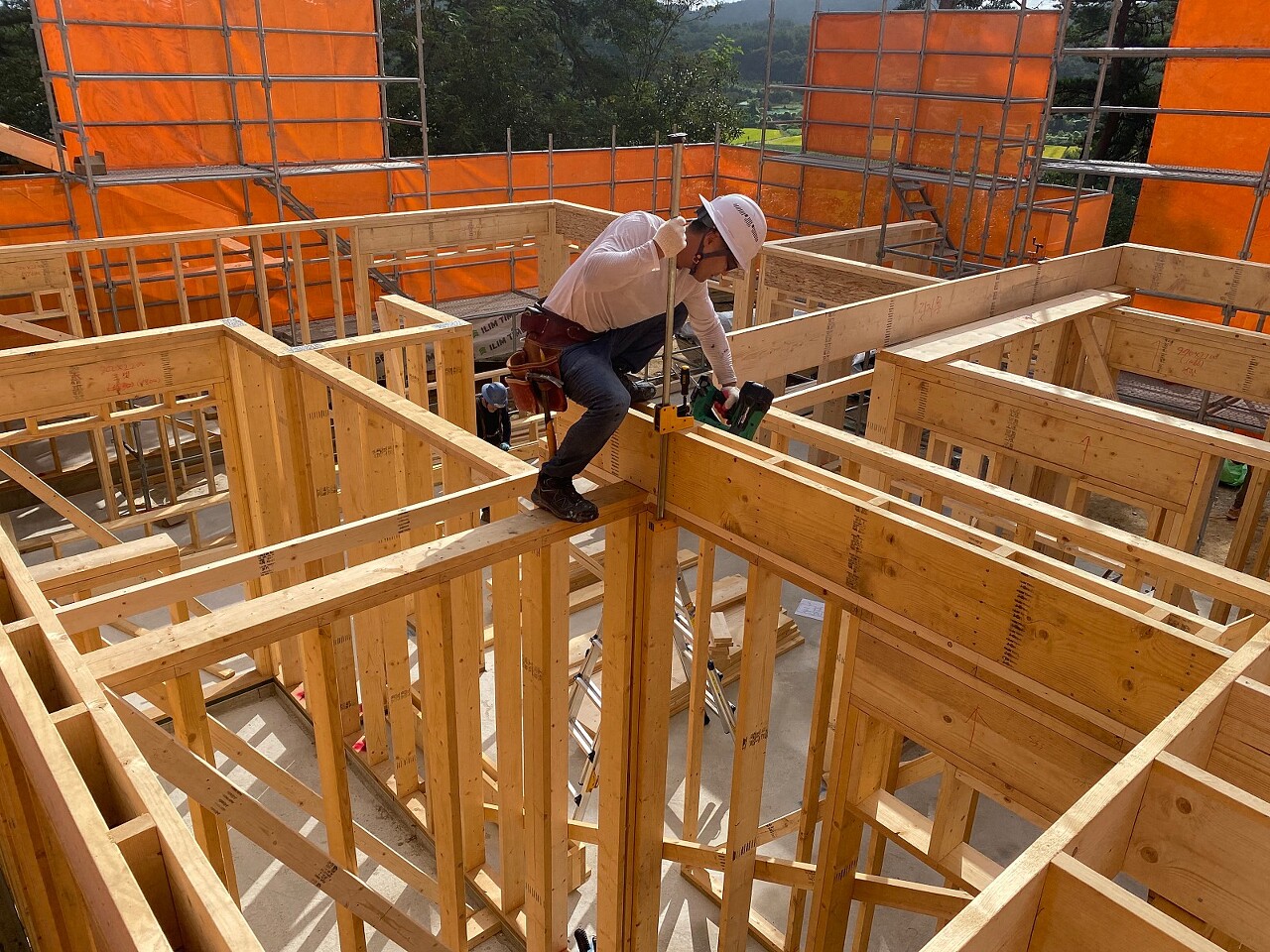

긴 장선사이와 2층 벽체가 지나가는 곳은 블로킹을 시공해줍니다.
블로킹은 장선의 뒤틀림을 잡아주고 구조적으로도 보강해 주며 2층 벽체의 하중을 지지해 줍니다.

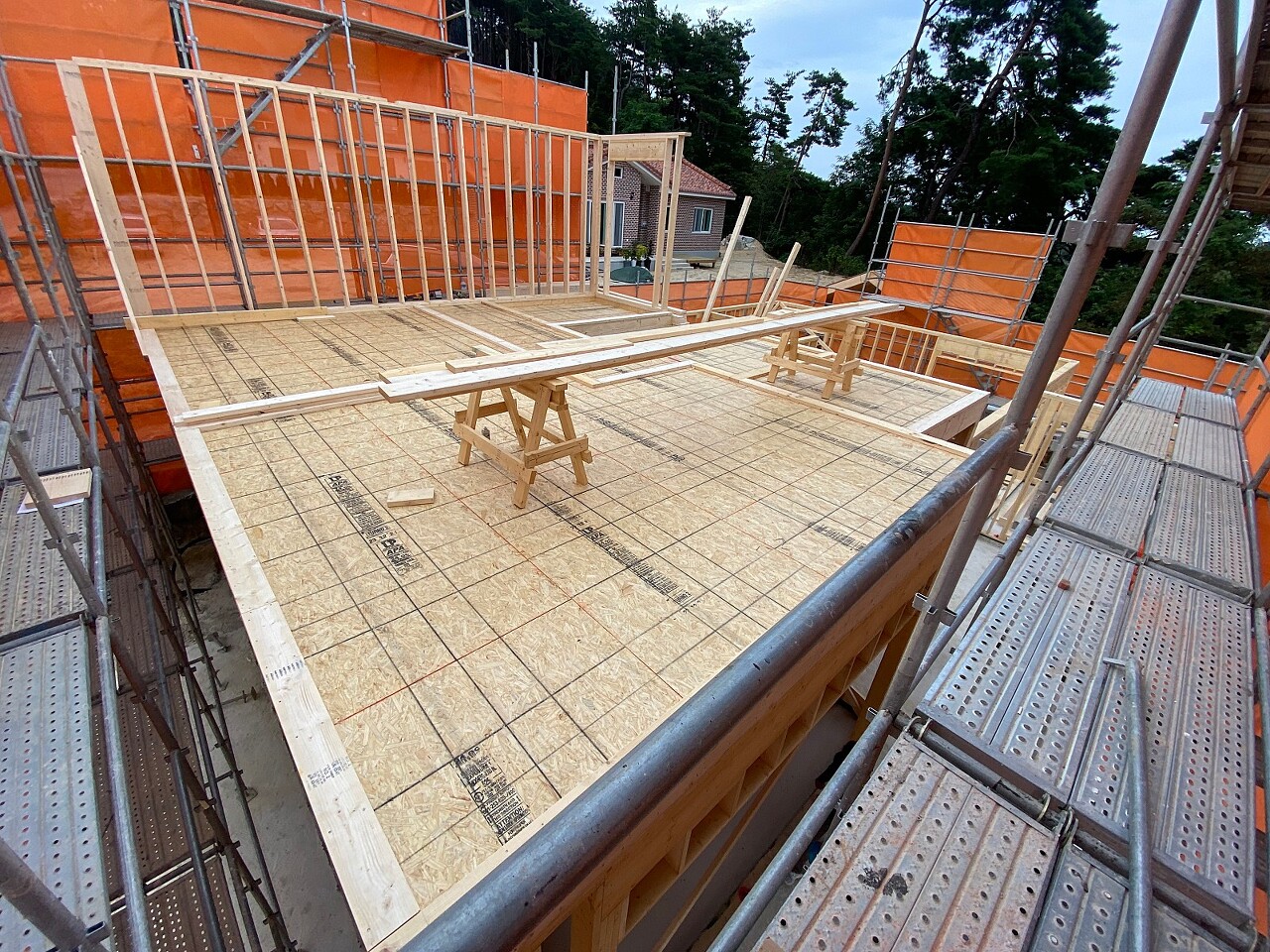

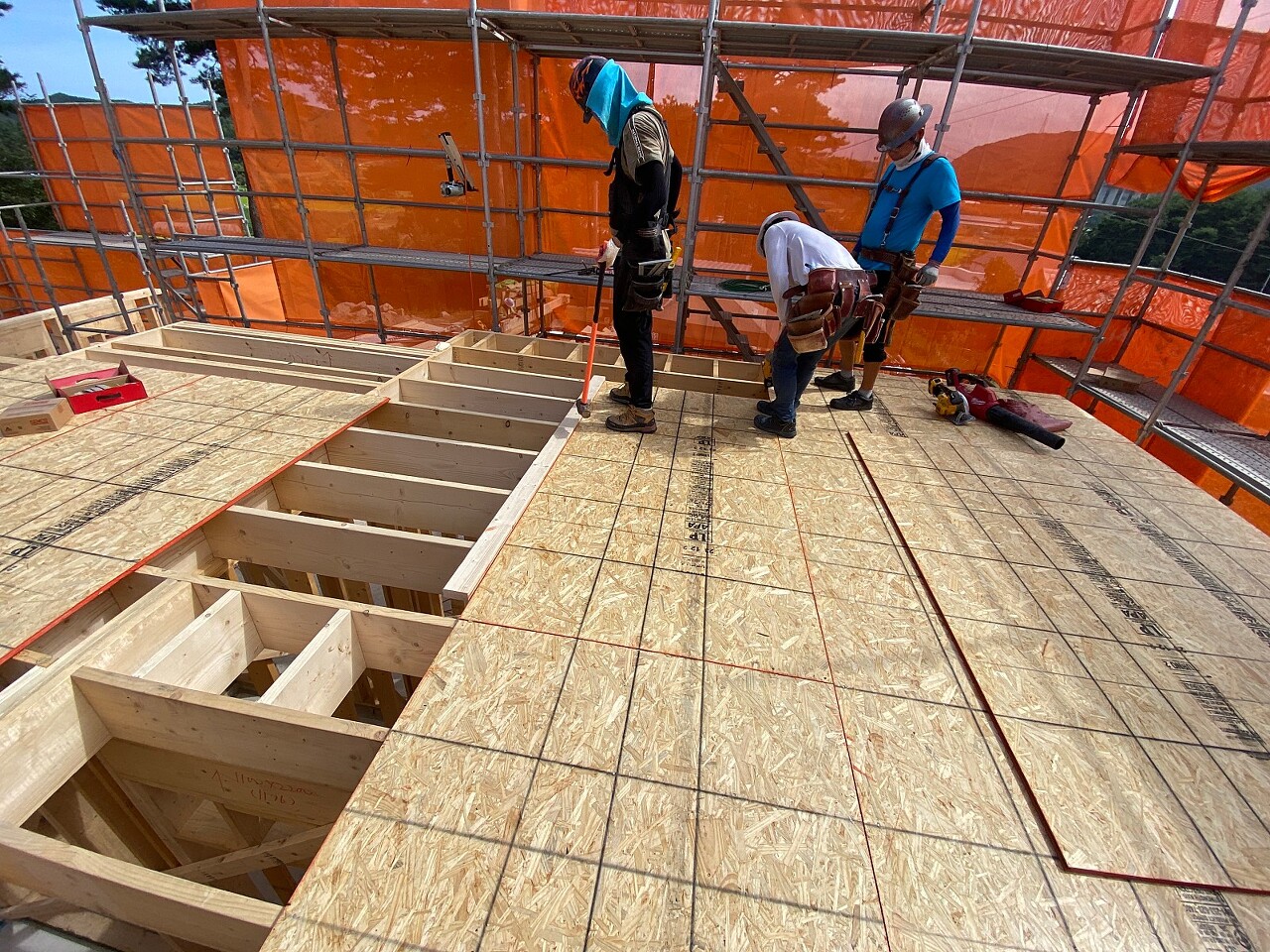

다음은 2층 바닥 T&G 시공입니다.
T&G는 Tongue & Groove 라는 뜻으로 본래해석대로는 각각 혀와 틈새를 의미합니다.
여기서 Tongue는 합판의 튀어나온 돌출부를, Groove는 움품 파인 홈을 지칭하는 것으로, 서로 끼워 맞추는 방식으로 제작된 제품입니다.
이러한 방식이 적용된 T&G 합판은 일반합판보다 빈틈없이 결합되어 더 튼튼한 내구성을 지니게됩니다.
때문에 강한 내구성이 필요한 바닥용 합판은 T&G방식으로 제작되었습니다.
또한 T&G합판은 습도에 강하여 바닥재로 적합합니다.

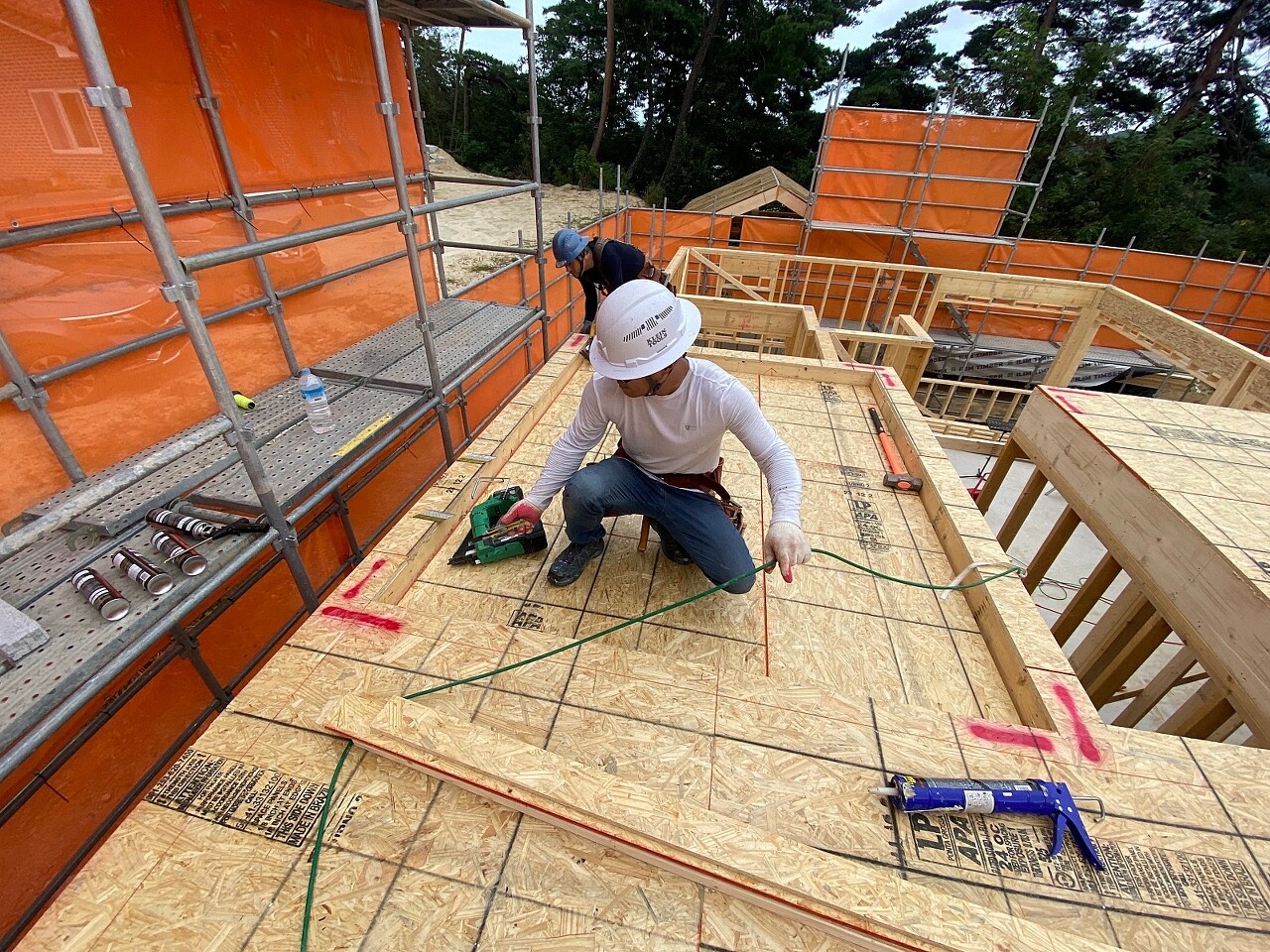

T&G 합판을 시공할 때 목재용 접착제인 '글루'를 꼼꼼하게 발라줍니다 .
글루를 바름으로써 목재와 합판간의 접착력을 높이고, 혹시나 발생할 수 있는 T&G합판이 장선에서의 들뜸으로 인한 소음을 방지해줍니다 .

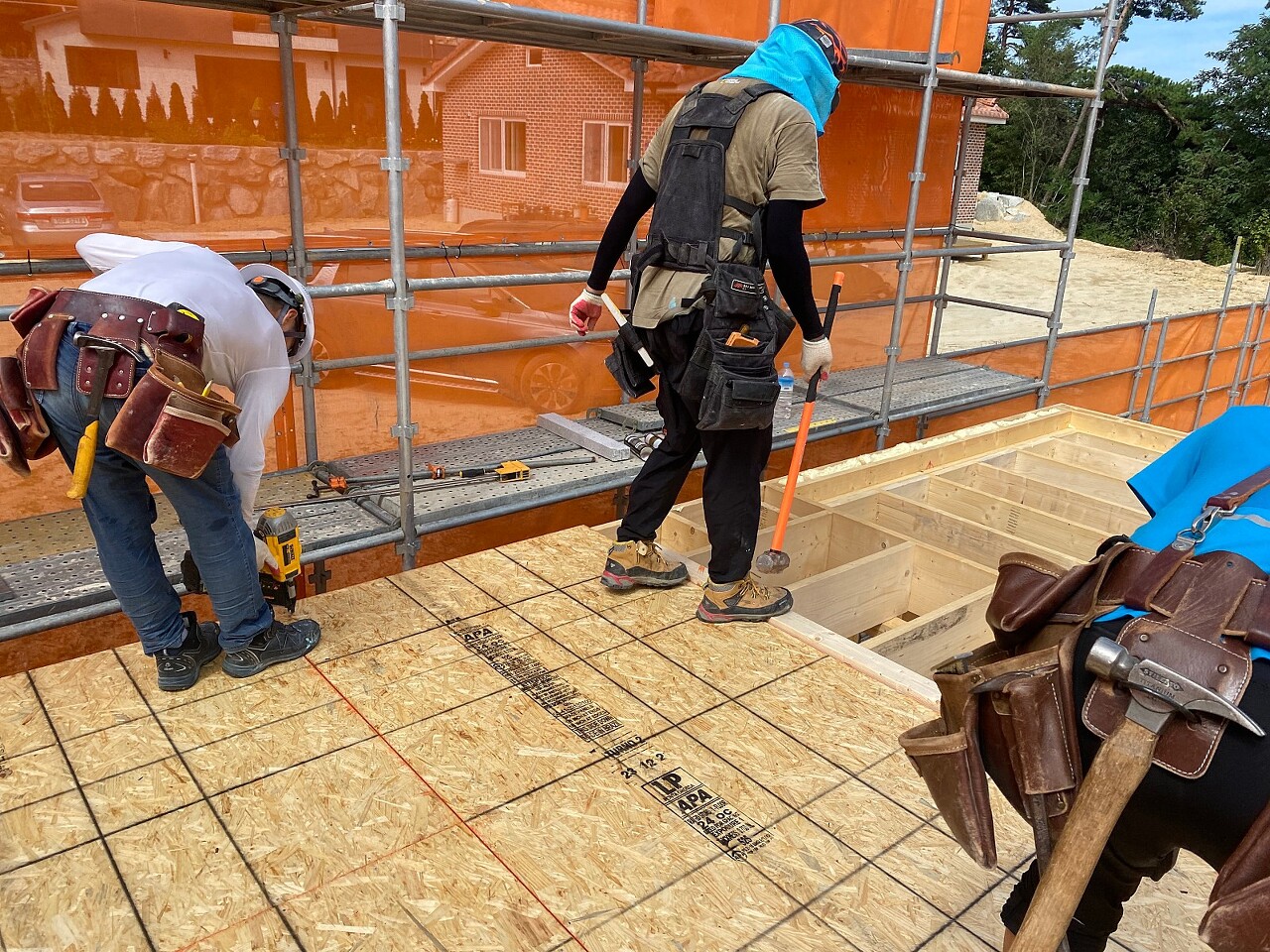

합판을 서로 끼워 맞추고 못으로 고정해 줍니다.

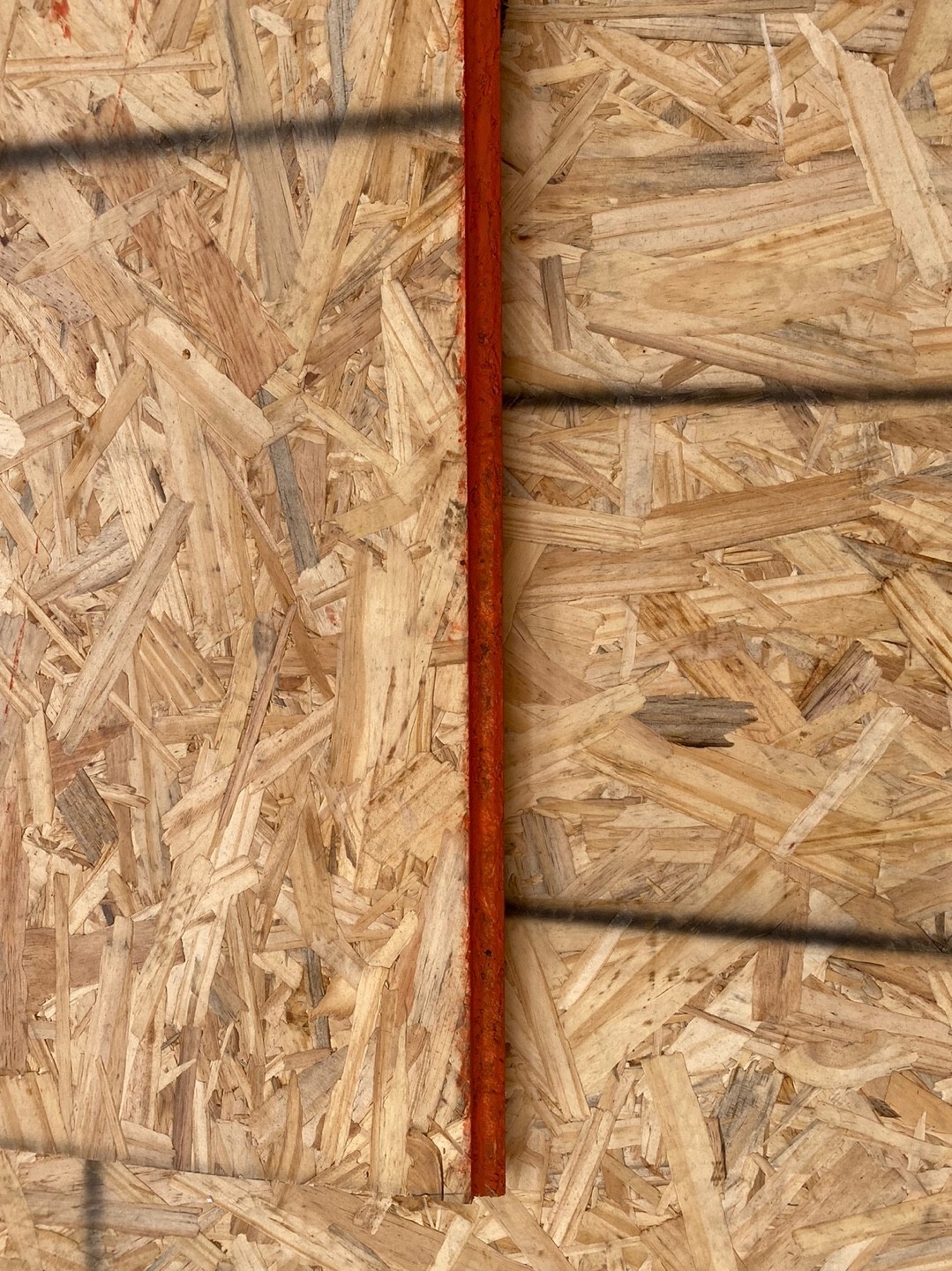

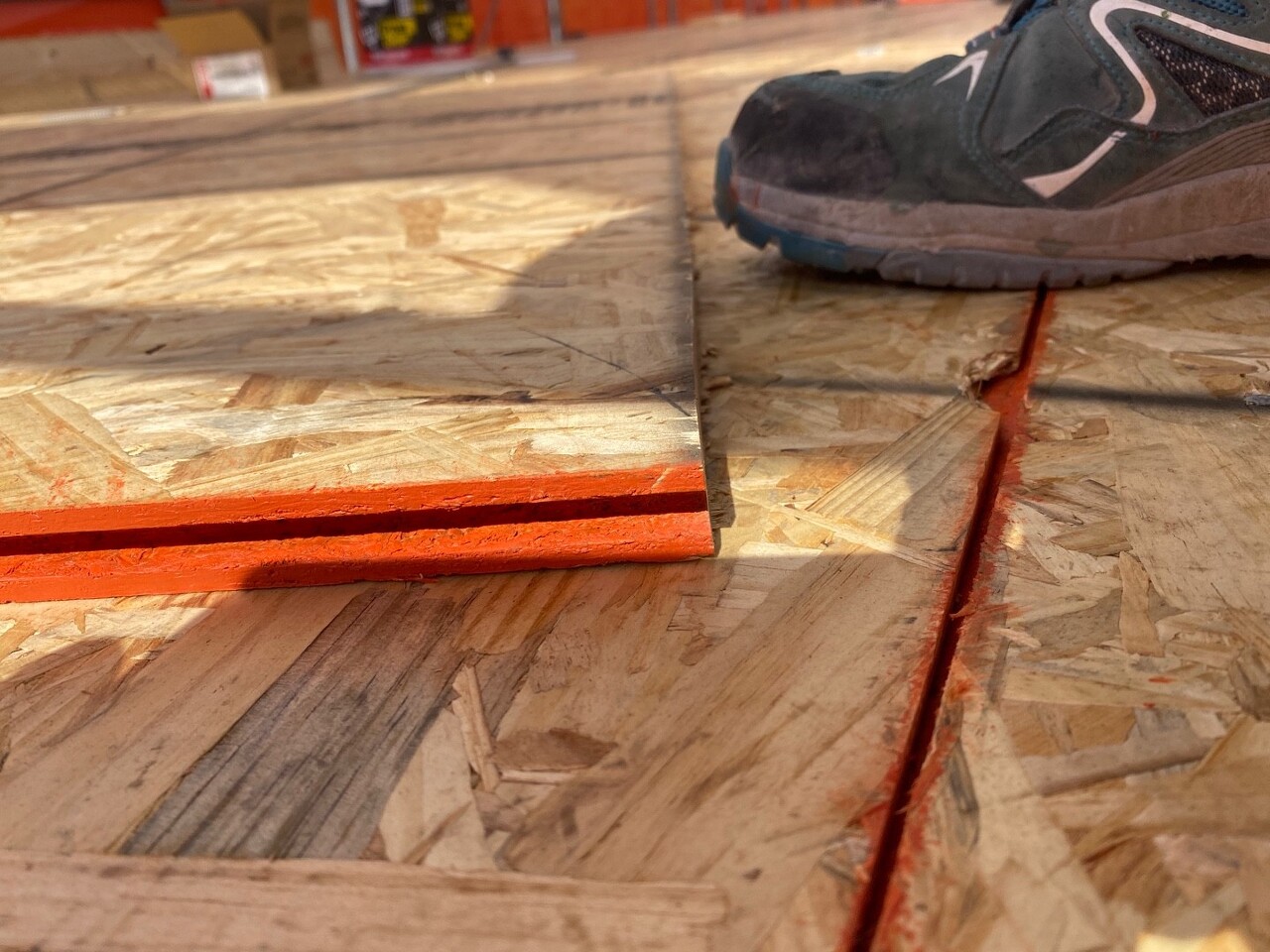

Tongue & Groove

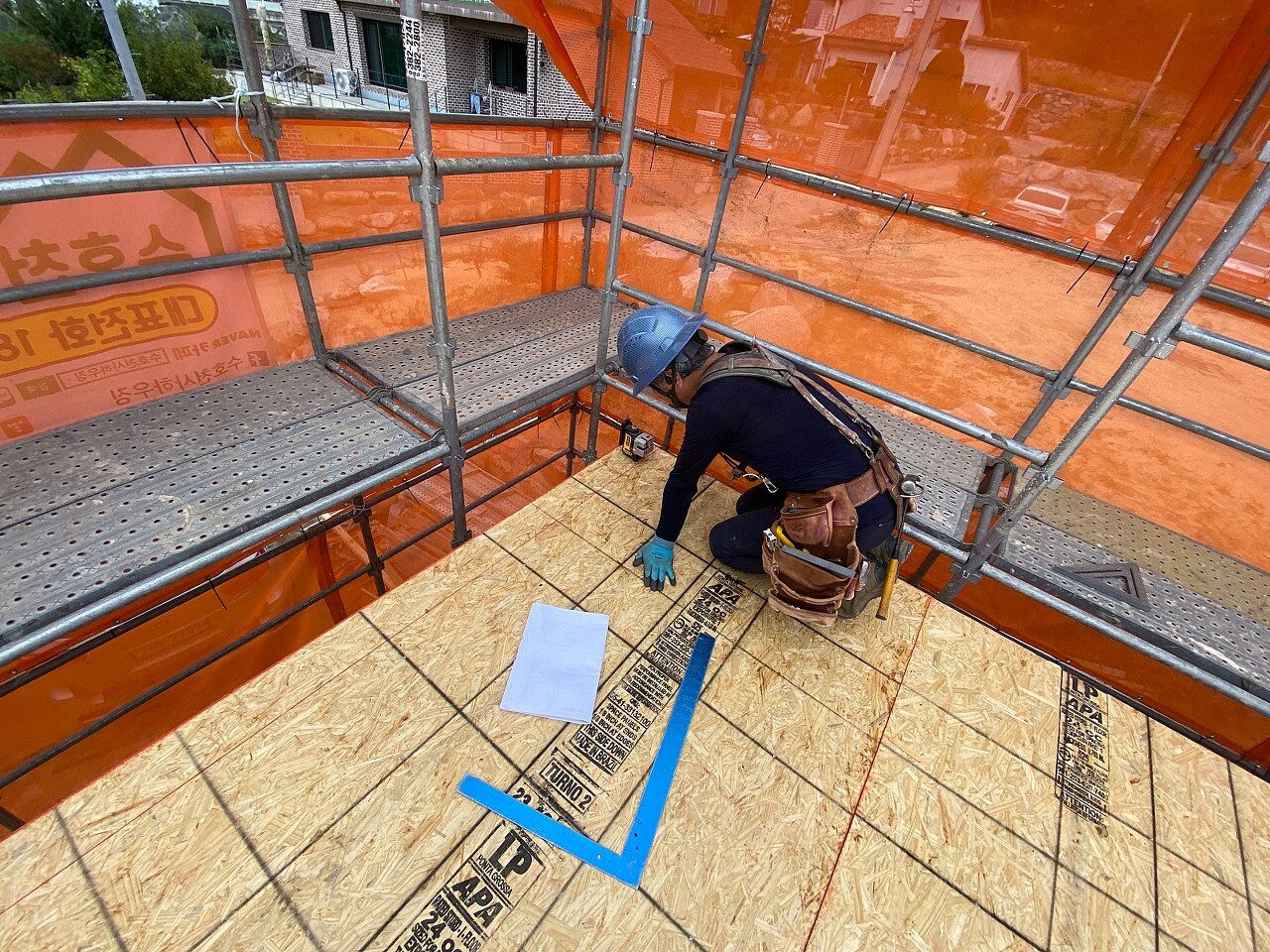

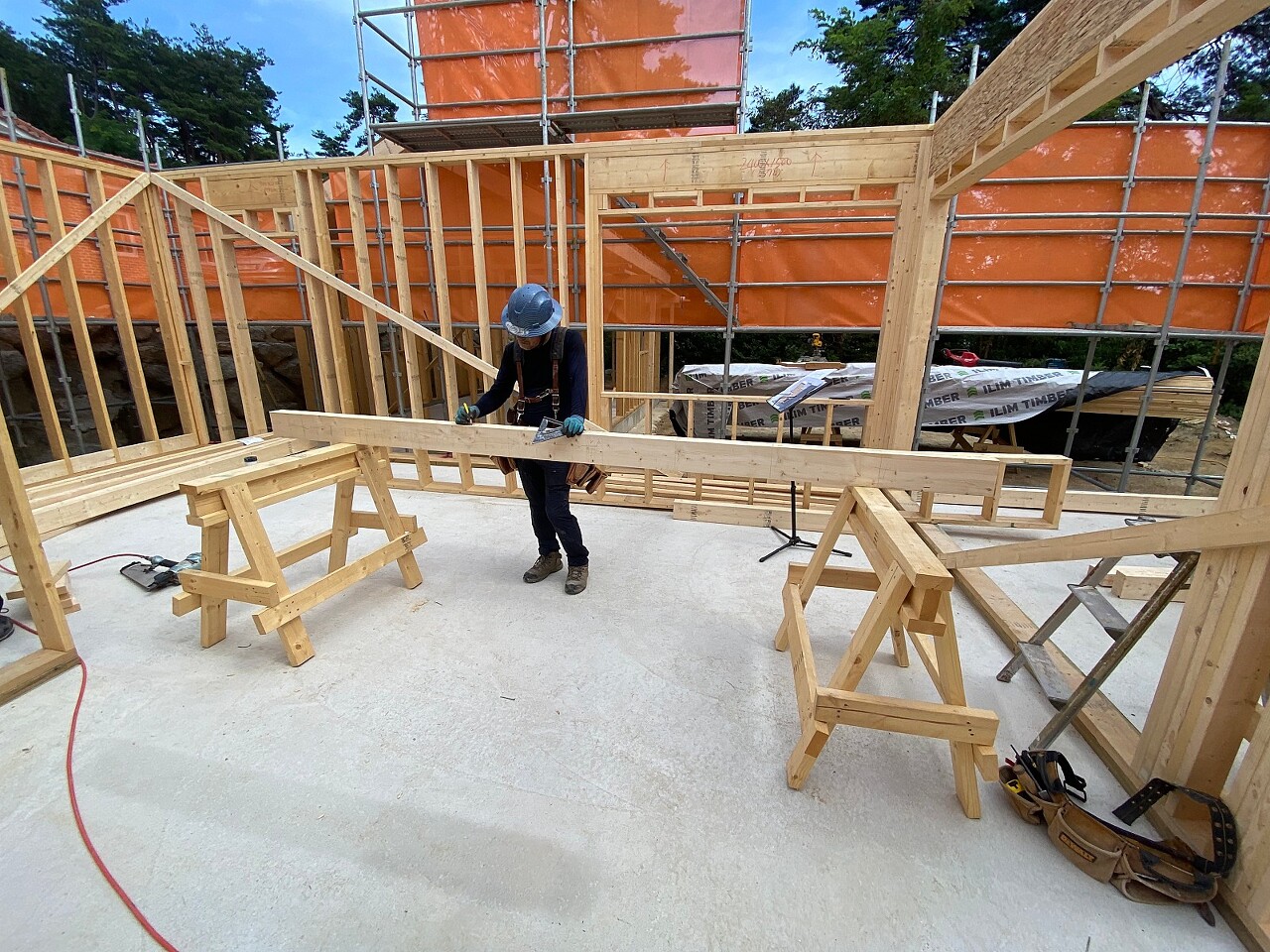

동시에 소장님께서는 2층에서 쓰일 플레이트 레이아웃 작업을 진행하였습니다.

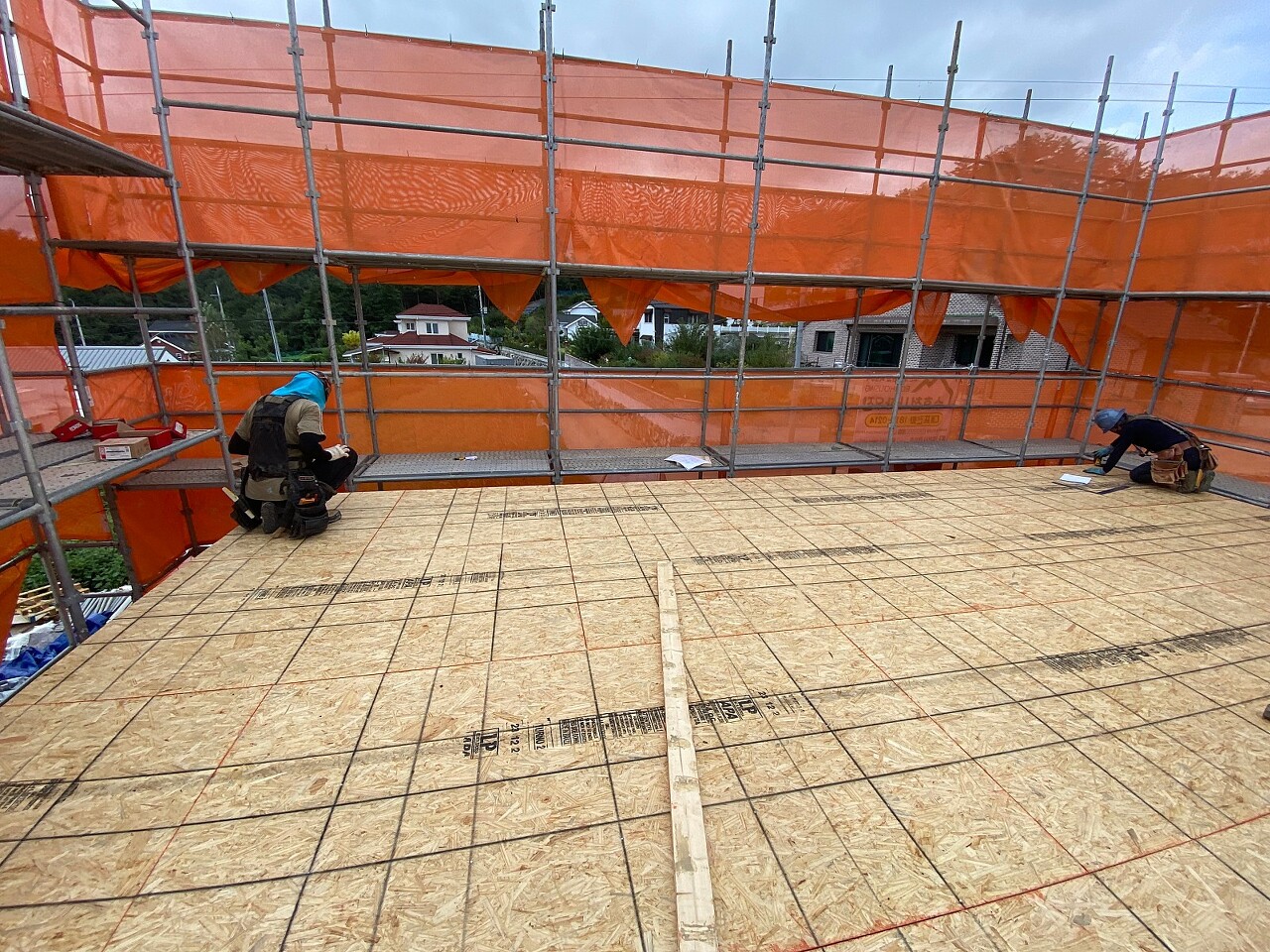

바닥 T&G 작업을 마무리 짓고 2층 벽체시공 준비를 진행하였습니다.

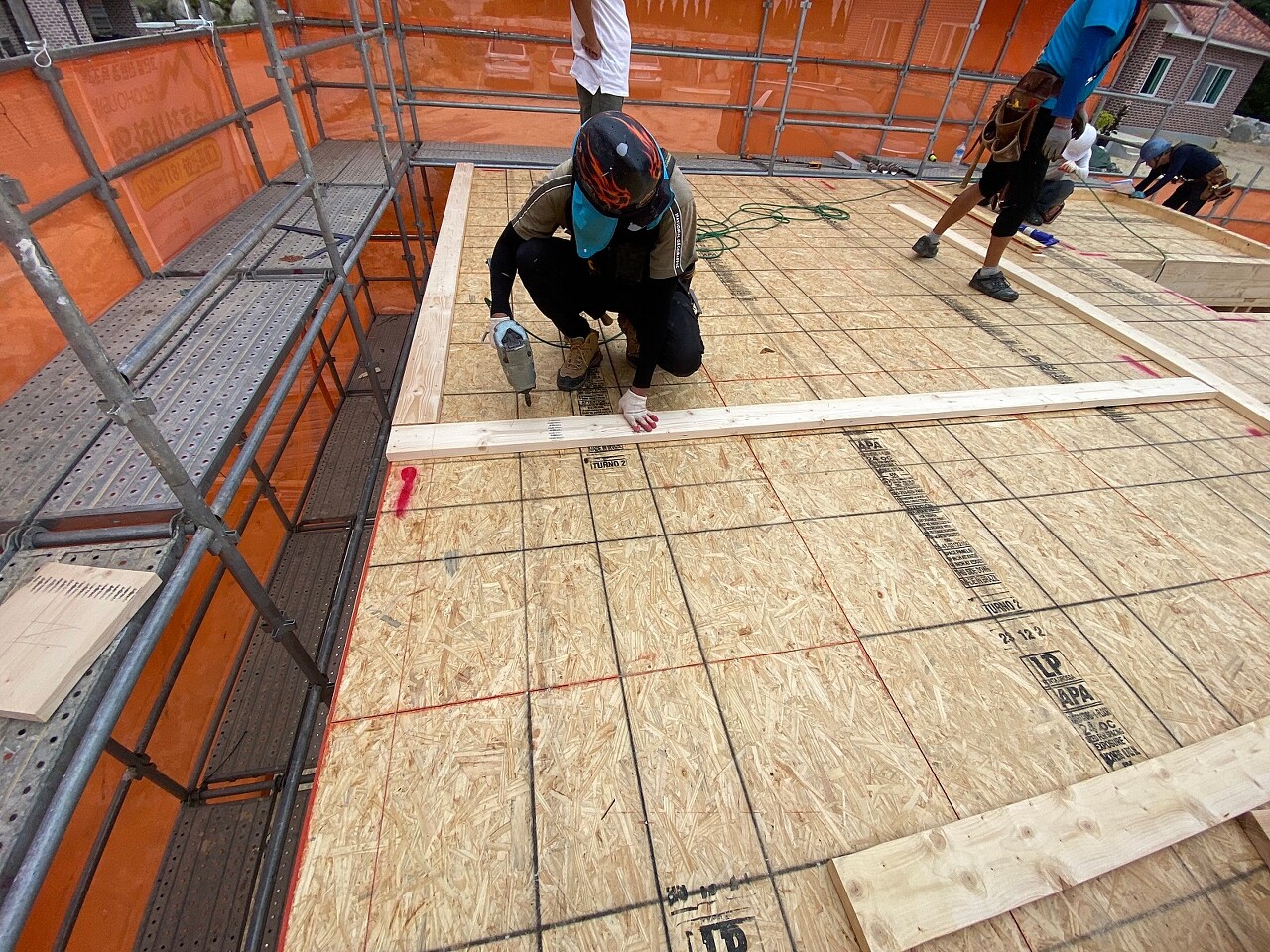

2층 토대 레이아웃 및 토대 시공하였습니다.레벨기를 이용해 정확하게 직각을 잡은 후 먹선을 이용해 토대 레이아웃을 진행하였습니다.

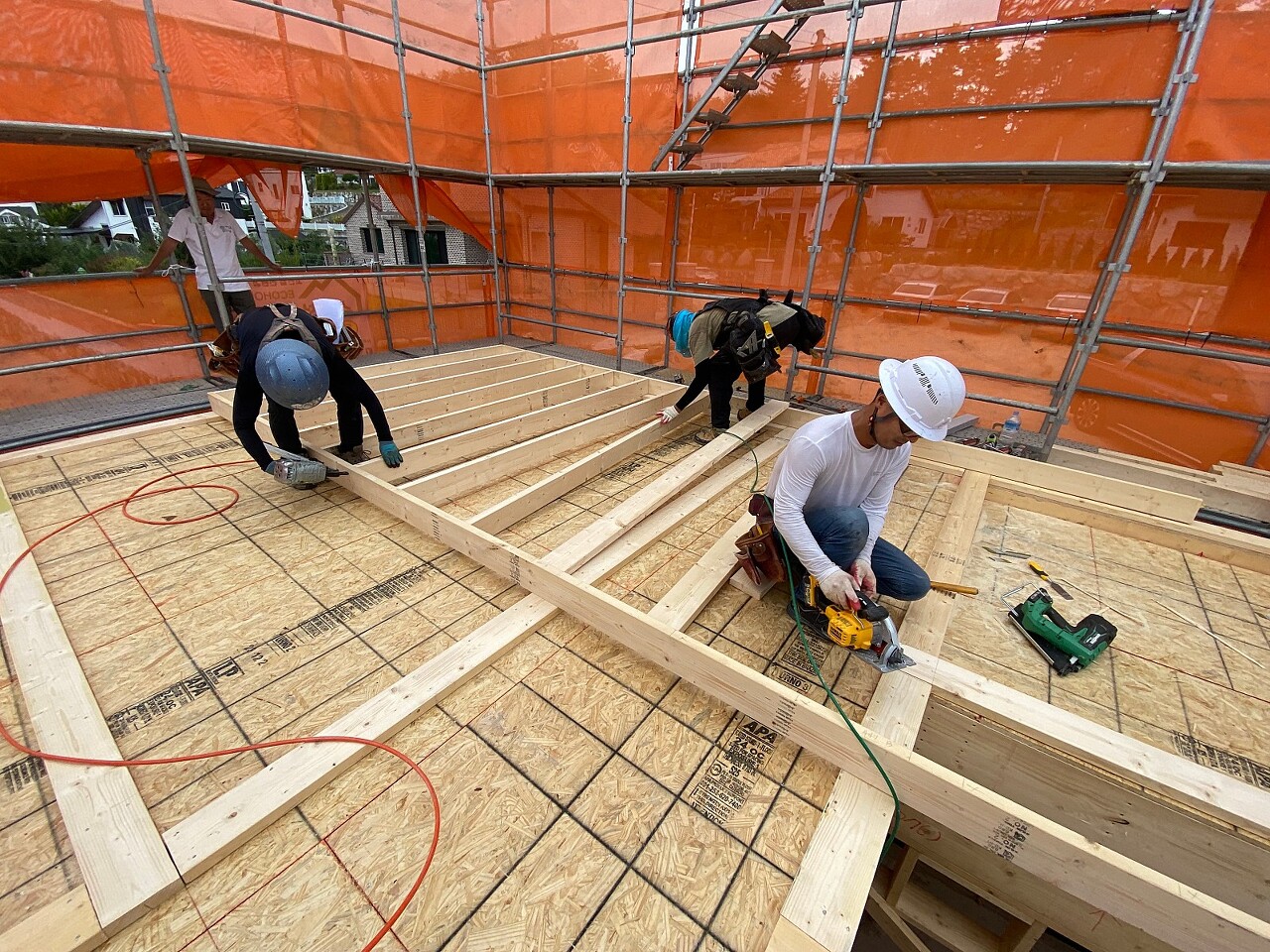

레아아웃에 맞춰 2층 토대 시공중 입니다.
.

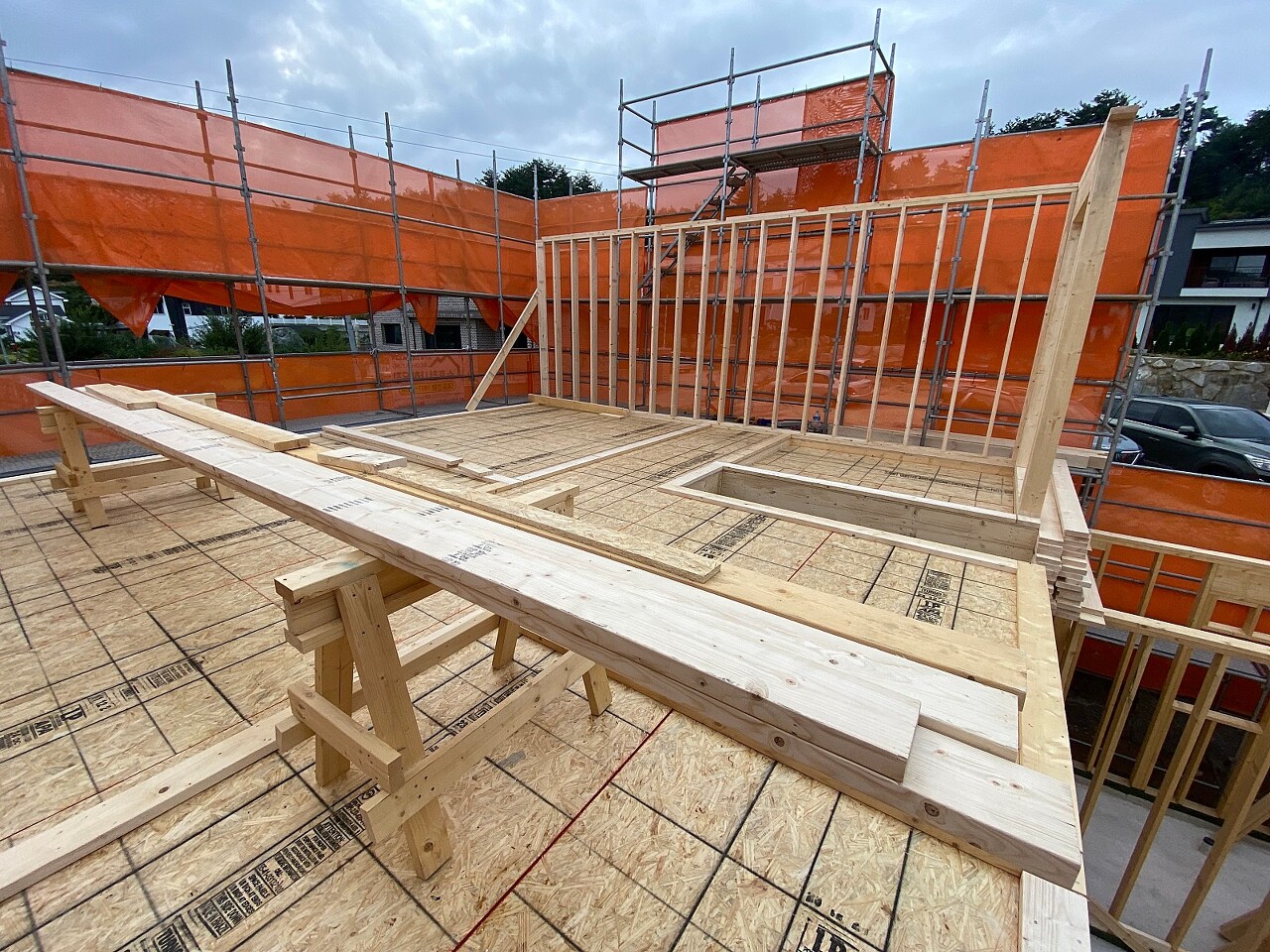

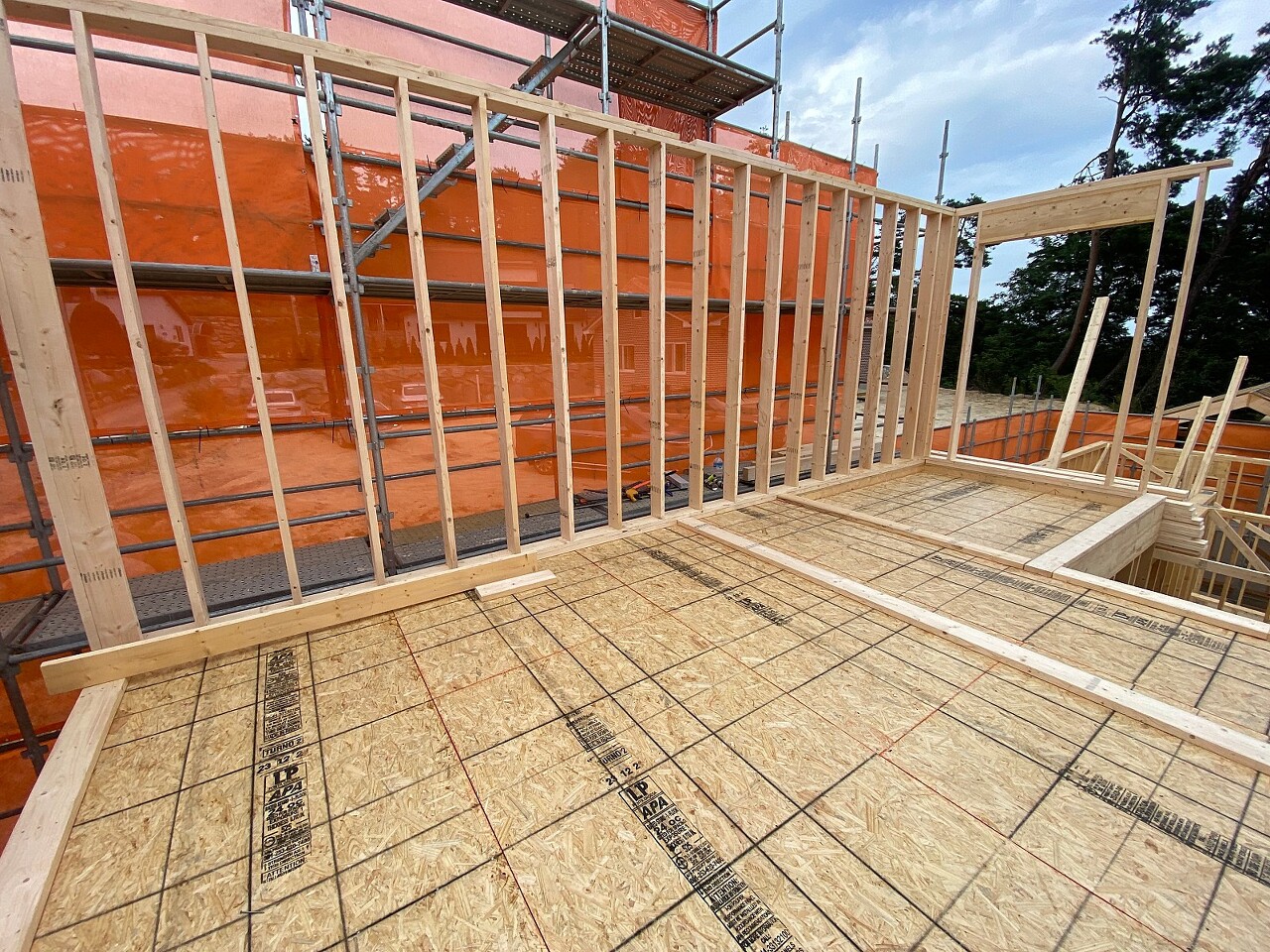

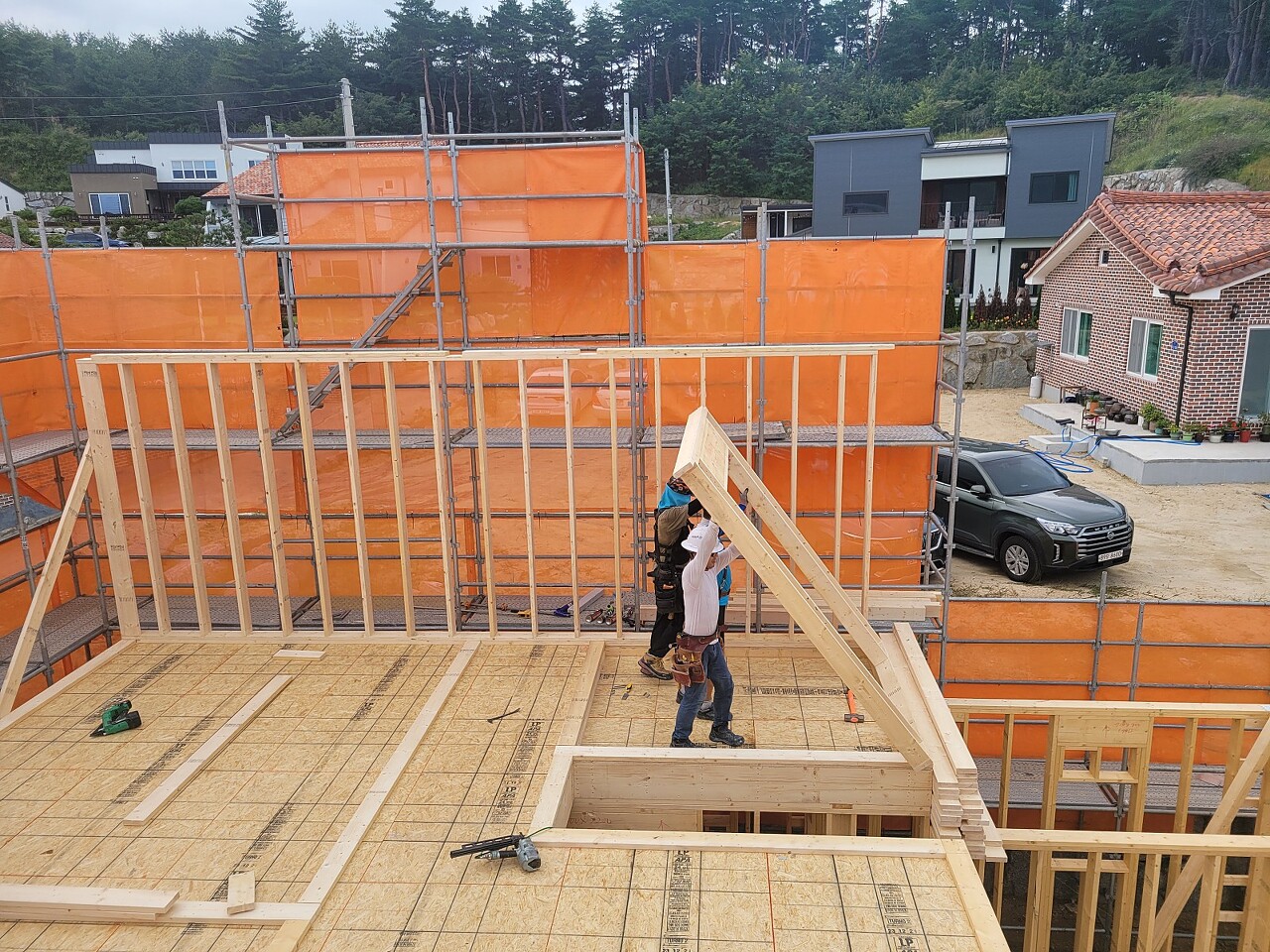

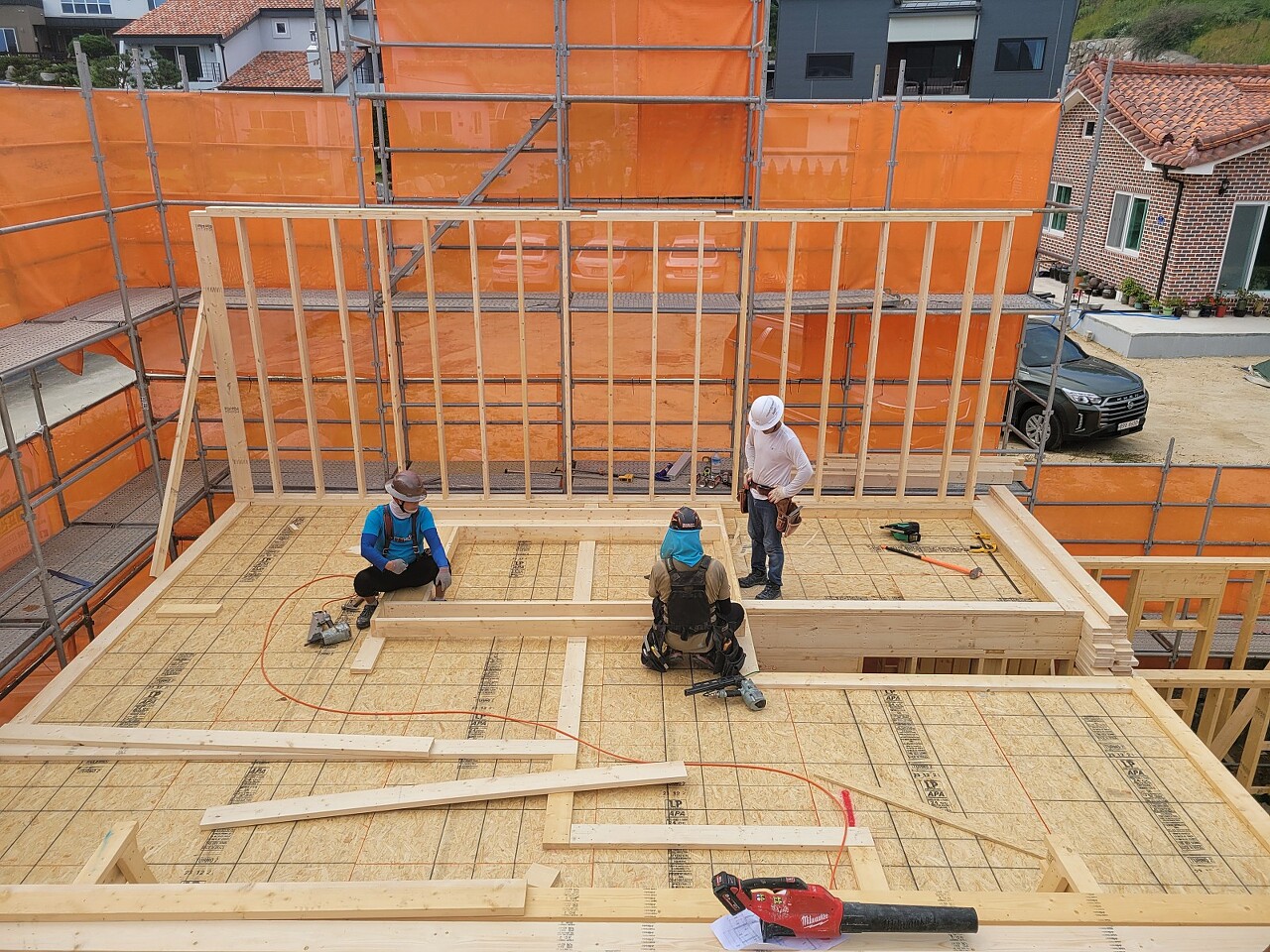

퇴근까지 2층 벽체 2개를 완성하였습니다.정말 수고하셨습니다.~

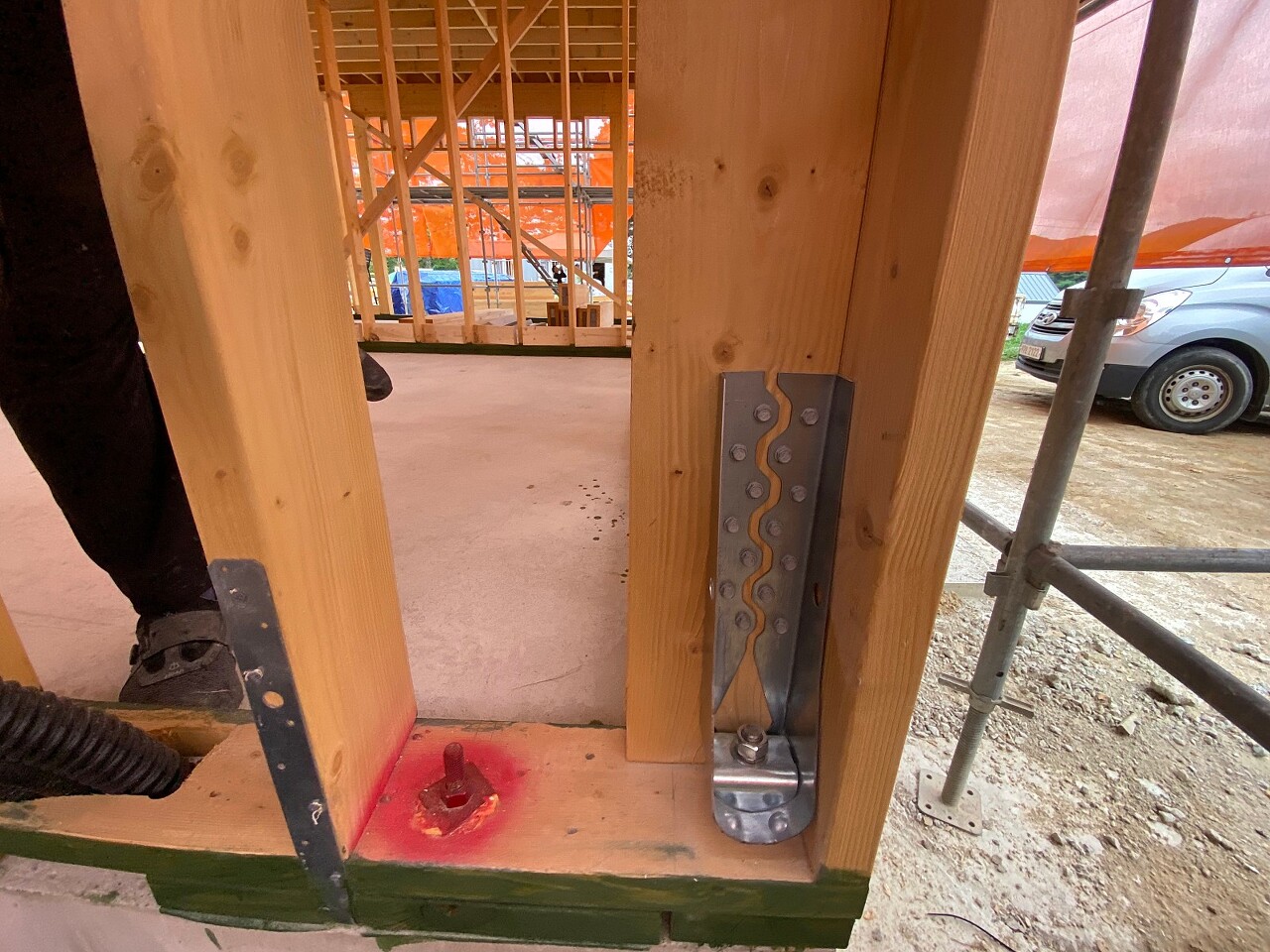

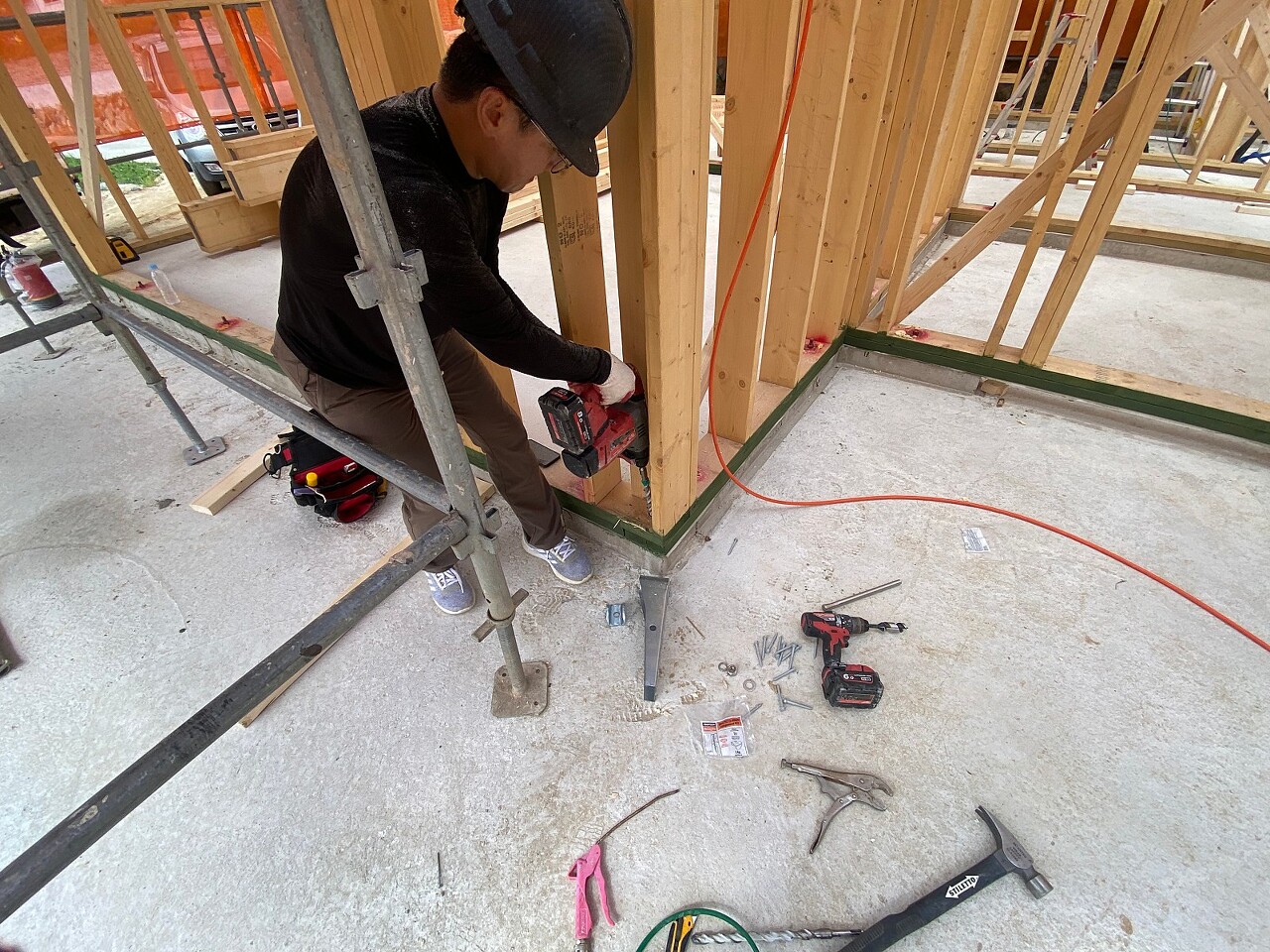

그외에 홀다운 작업도 진행하였습니다.
홀다운:
윗 층의 하중을 아래로 전달(수직하중을 떠받치는)하는 역할을 하는 벽체를 내력벽(bearing wall)이라 한다면
강한 바람이나 지진 등과 같이 횡력(수평하중)에 저항하는 역할을 하는 벽체를 전단벽(shear wall)이라 합니다.
내력벽과 전단벽은 개념상의 용어이기 때문에, 현실에서는 어떤 벽체가 내력벽의 역할과 전단벽의 역할을 동시에 하기도 합니다.
전단벽은 횡력에 저항해야 하므로 수직하중을 분담하는 내력벽과 다른 시공이 필요합니다.
일반적으로 나무(구조재, 여기서는 SPF...가문비나무, 소나무, 전나무)는 압축력(기둥)이나 휨응력(보, 장선)과 같이 수직하중에는 강하지만, 인장력(끌어 당기는 힘)에는 약한 특성을 가지고 있습니다.
건축물에 지진과 같은 수평하중이 가해지면 건물이 한 방향으로 기울면서 한쪽 벽체는 압축력을 받지만 반대쪽 벽체는 인장력(위로 당겨지는 힘)을 받게 됩니다.
인장력을 받을 경우 벽체는 스터드와 플레이트, 장선 등 결합부가 분리되기 쉬운데 홀다운 철물은 이를 방지하기 위한 구조물입니다.
결국 홀다운 철물은 횡력의 작용으로 건물이 전도되거나 한쪽 벽체가 위로 들어올려지는 것을 막는 역할을 합니다,
벽체에 시공하는 OSB 합판도 구조적으로는 이와 유사한 역할을 합니다. 이에 관해서는 다음 기회에 설명을 드리겠습니다.
출처:대림우드

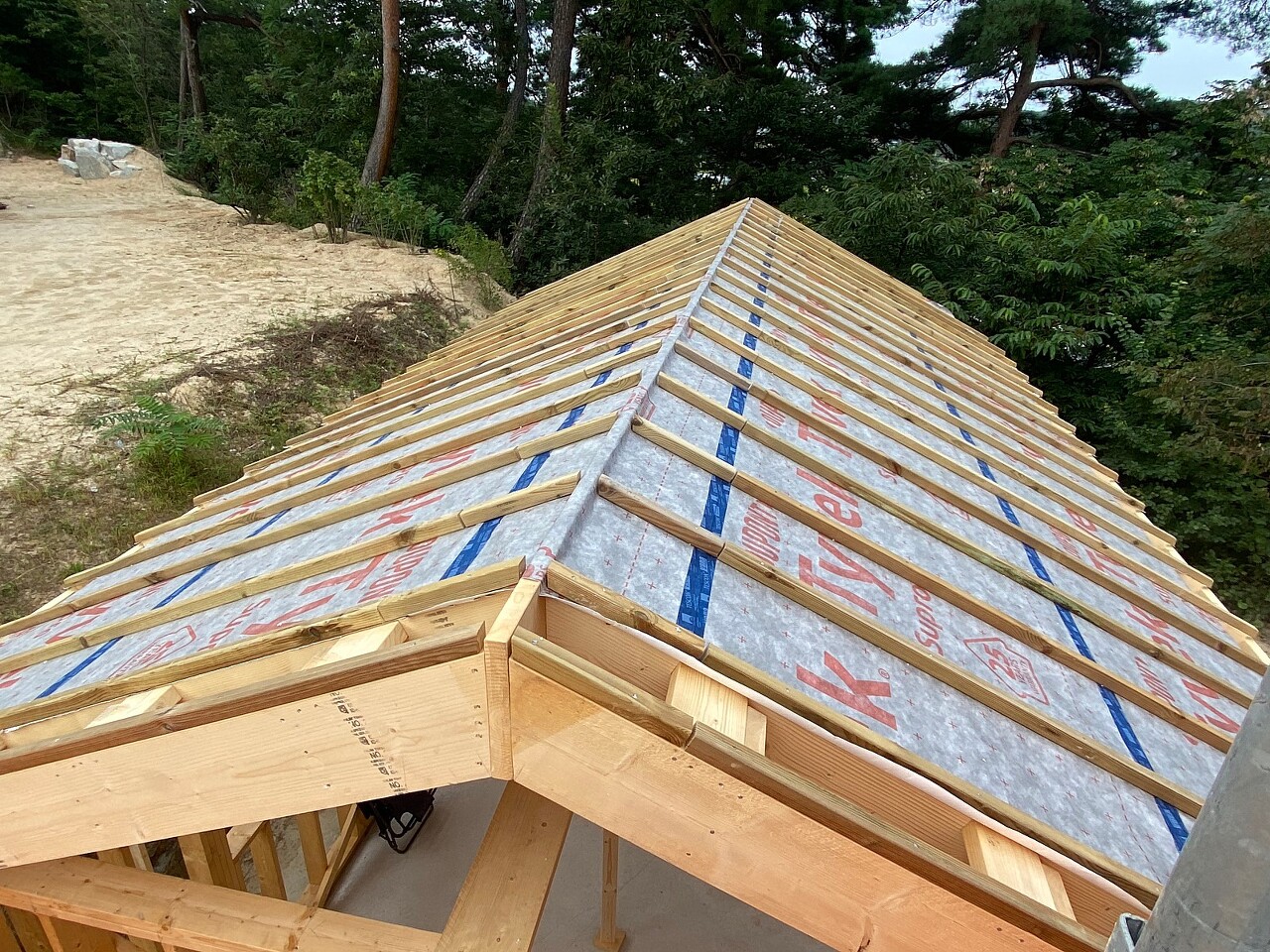

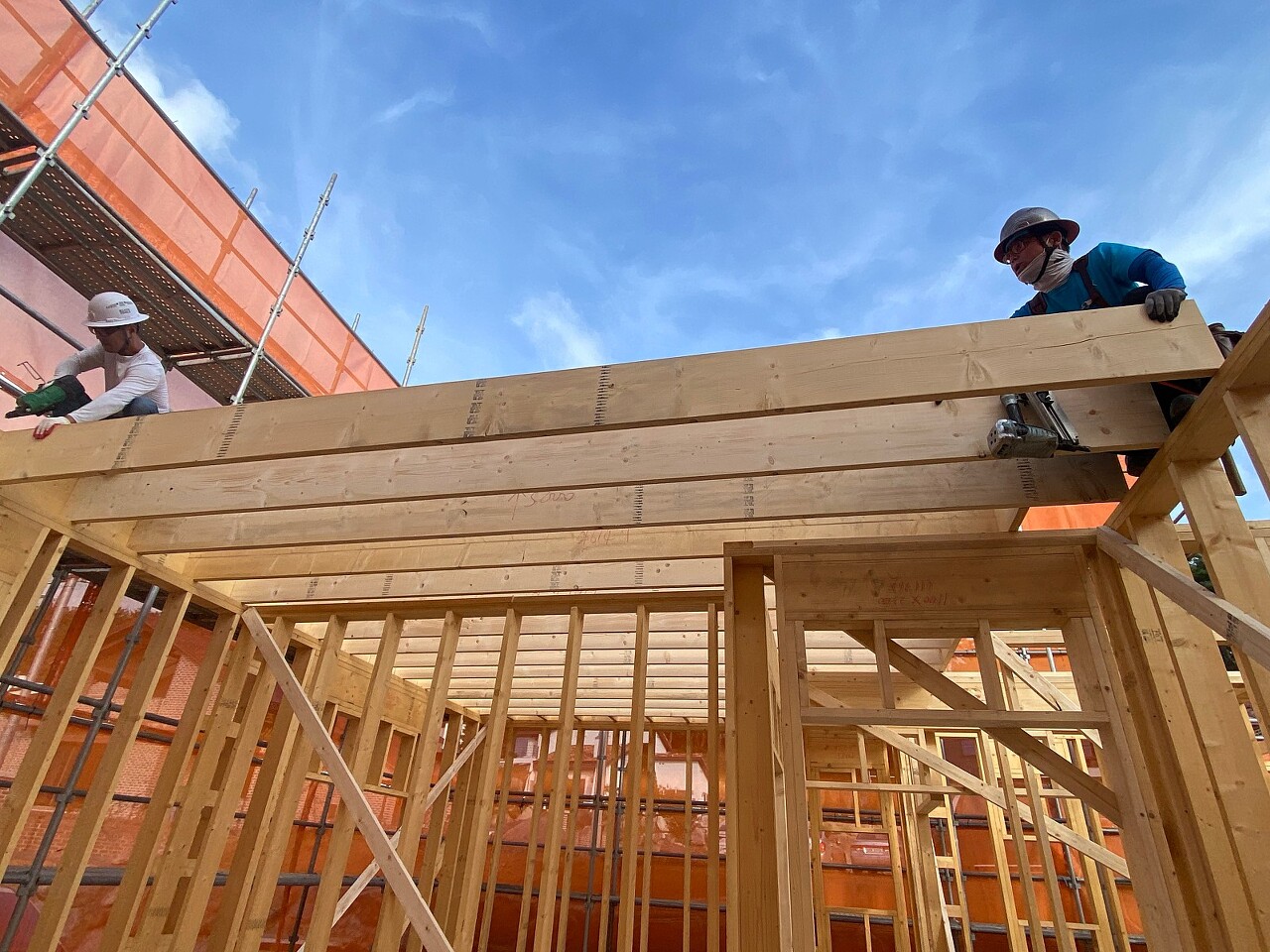

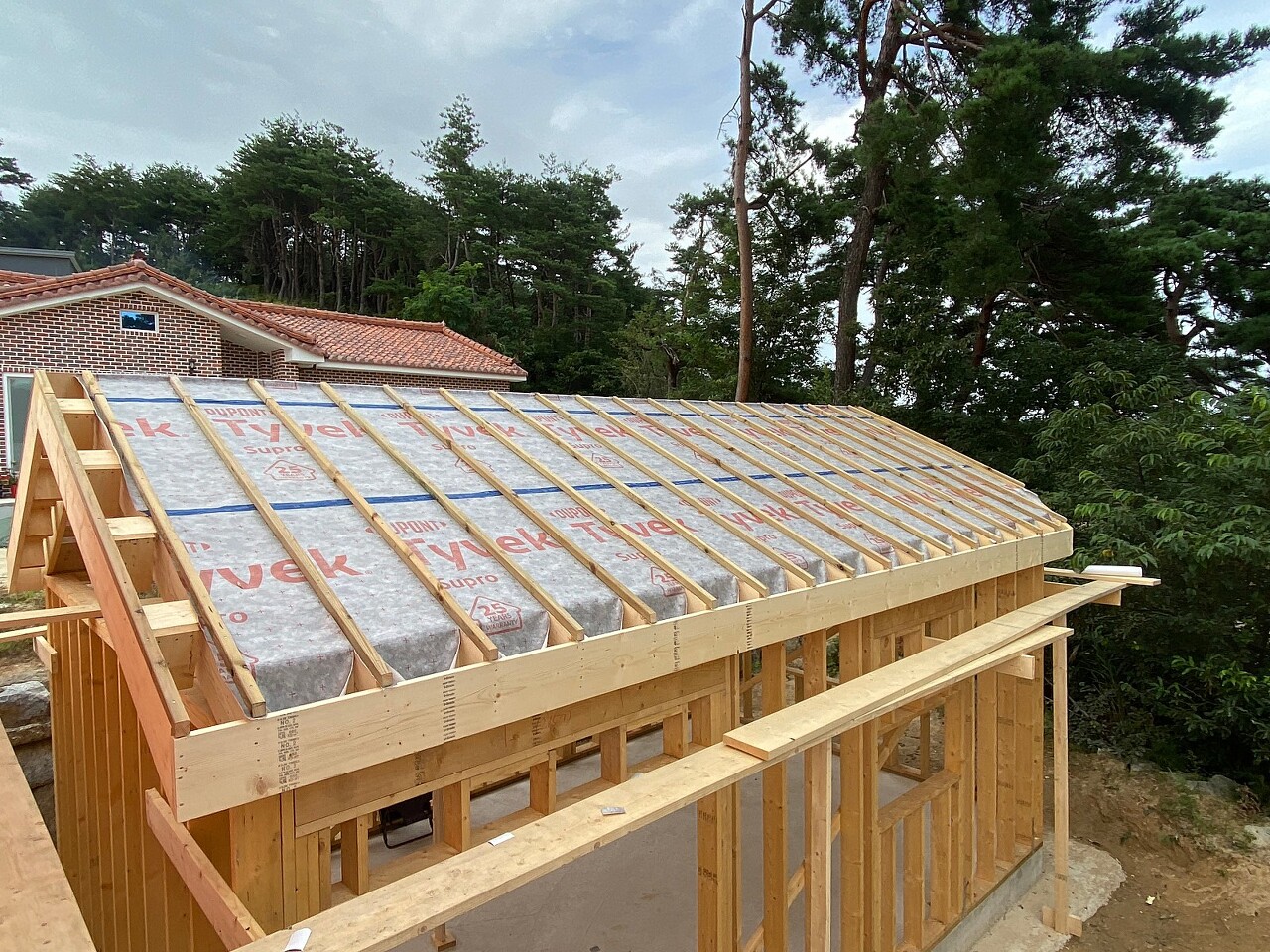

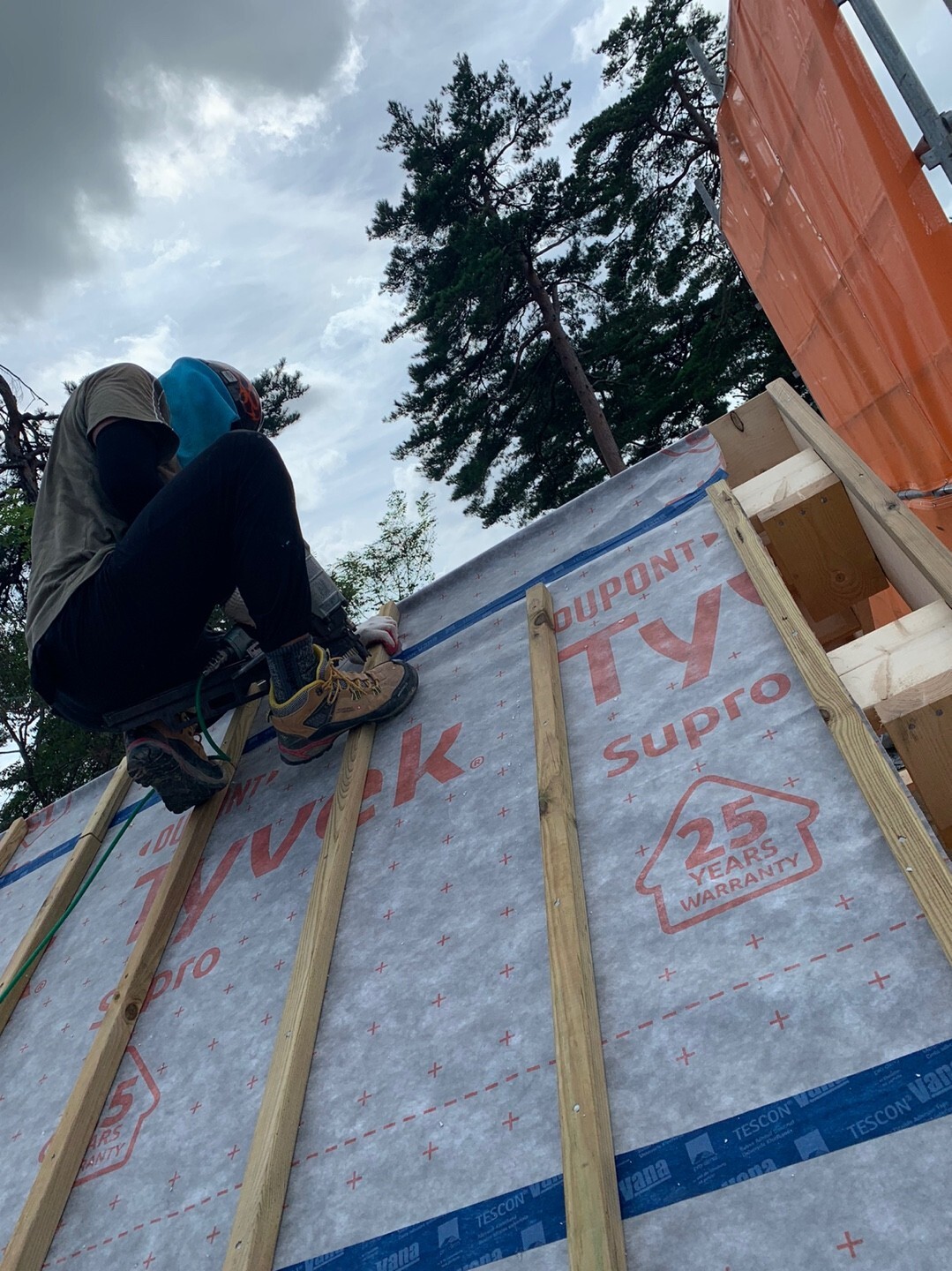

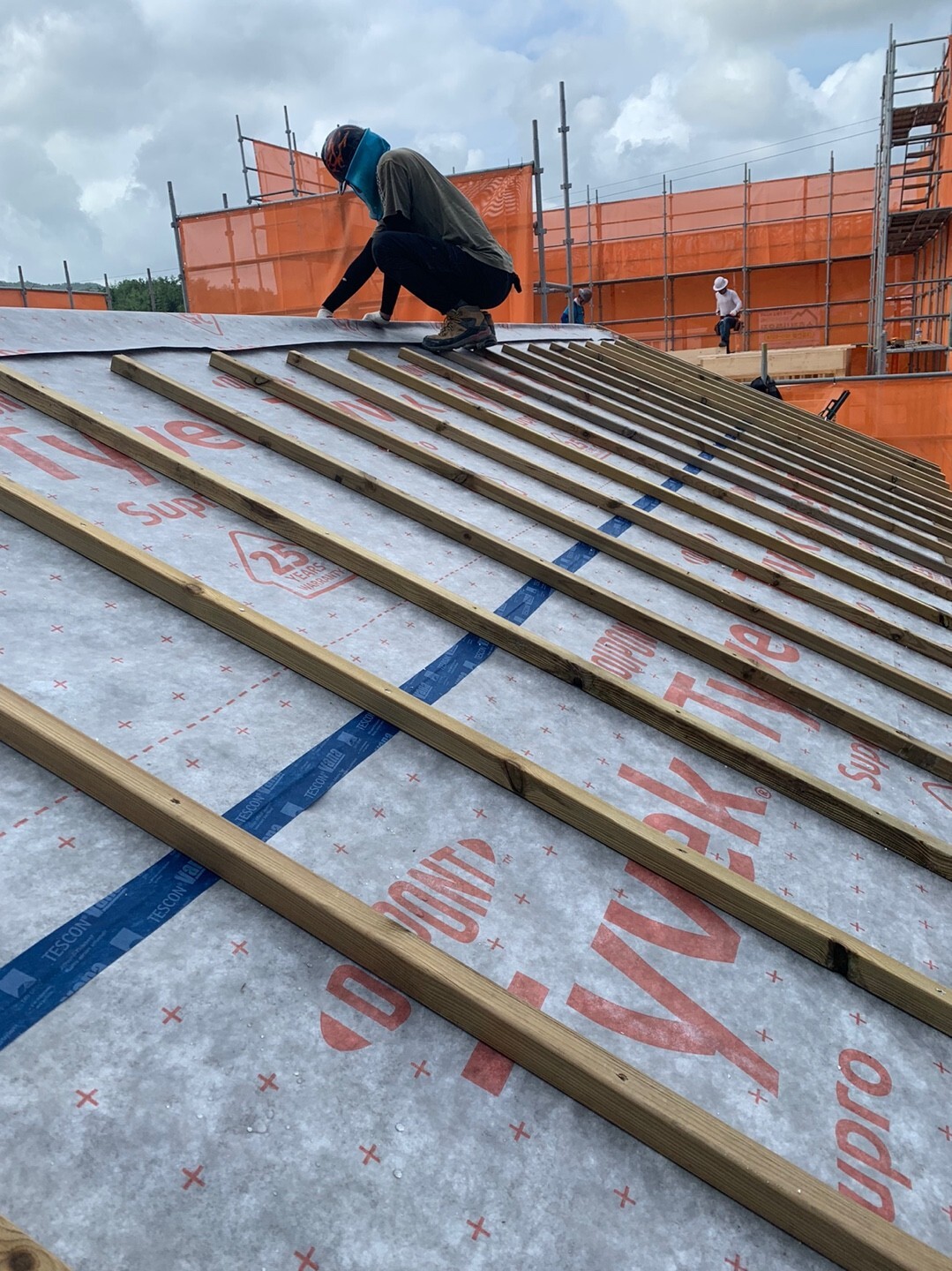

공방은 오늘 지붕 투습방수지를 마무리 짓고 웜루푸 시공을 위하여 각상 작업까지 마무리 지었습니다.
다음은 오늘까지 시공한 사진입니다.
오늘은 여기까지입니다.
깨끗이 현장청소하고, 하루를 마무리합니다.
팀원 모두 고생하셨습니다.
감사합니다.
