장성군 진원면 시리우스 전원주택 신축현황
▶ 날씨 : 맑음
▶ 금일근무자
팀 장 : 정 지 원(8H)
부팀장 : 오 경 택(8H)
팀 원 : 강 영 삼(8H), 정 태 영(8H), 오 창 훈(8H), 문 성 일(8H), 이 상 민(8H), 문 병 선(8H)
▶ 금일품수(누계) : 8품(총 34품)
▶ 금일작업현황
- 벽체 가새(수직)잡기
- 장선 재단 및 시공중...
▶ 명일예정작업
- 장선 시공 완료
- 방통 블러킹
- T&G합판 시공
옷을 벗을 정도로 포근한 날씨였습니다.
오늘도 안전하고 건강하게 시작했으면 좋겠습니다.
목조주택에서 제일 중요한것은 수직, 수평입니다. 토대에서 수평을 맞추고 벽체 세우고는 수직에 신경을 씁니다.

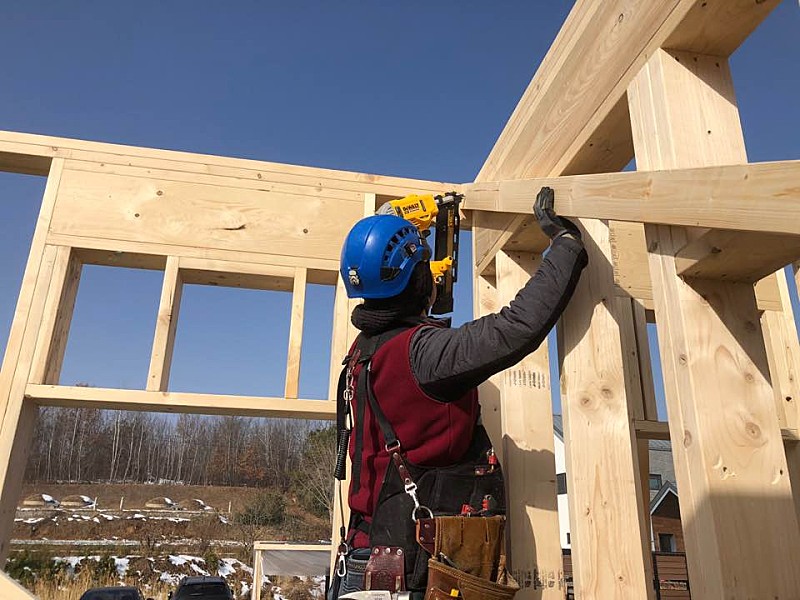

가새(임시지지대)는 탑플레이트 부분에 먼저 못을 박고 레이저레벨기를 이용하여 정밀하게 수직을 맞추고 바텀플레이트에 못을 박아 고정합니다.
장선 재단중입니다.
벽체간 이음 부분은 전용 철물을 사용해 완전히 한몸으로 만듭니다
해당 철물은 인장력과 부착력이 우수한 제품입니다

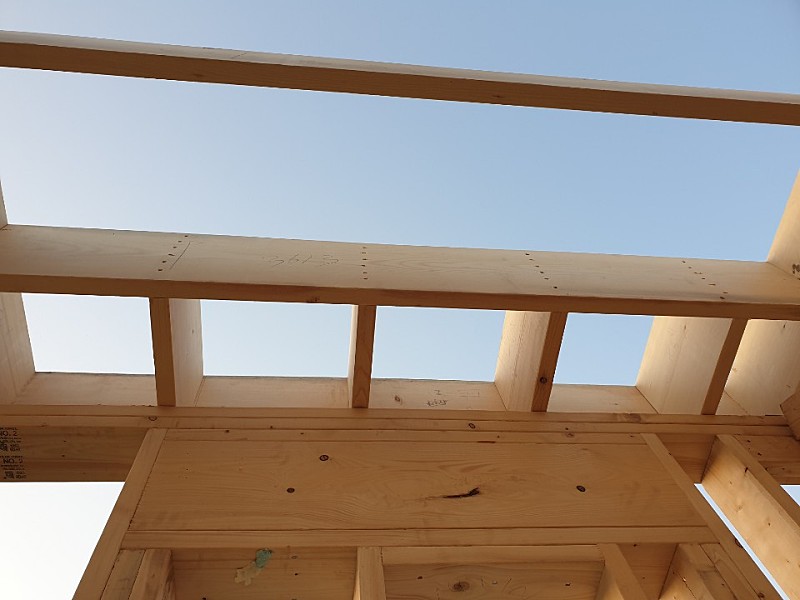

림 시공중입니다.
외부벽체 중간에 블럭킹 시공 모습니다.

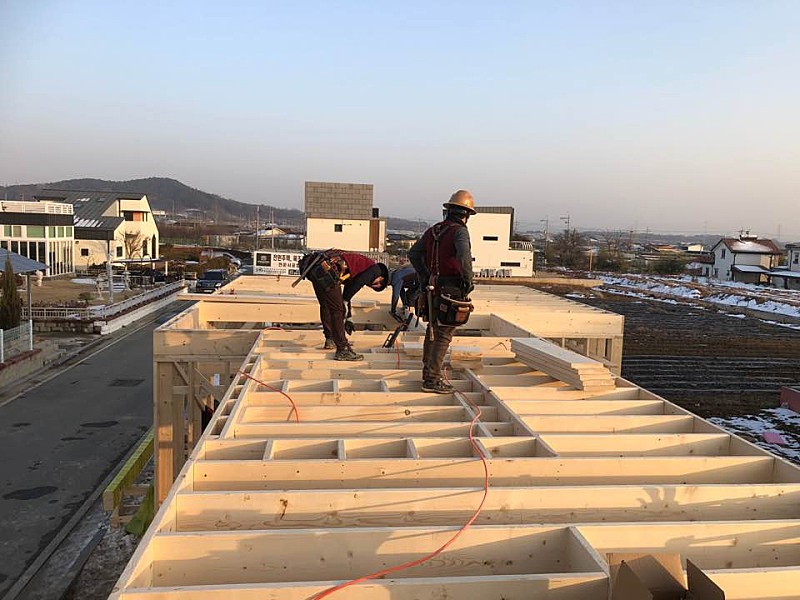

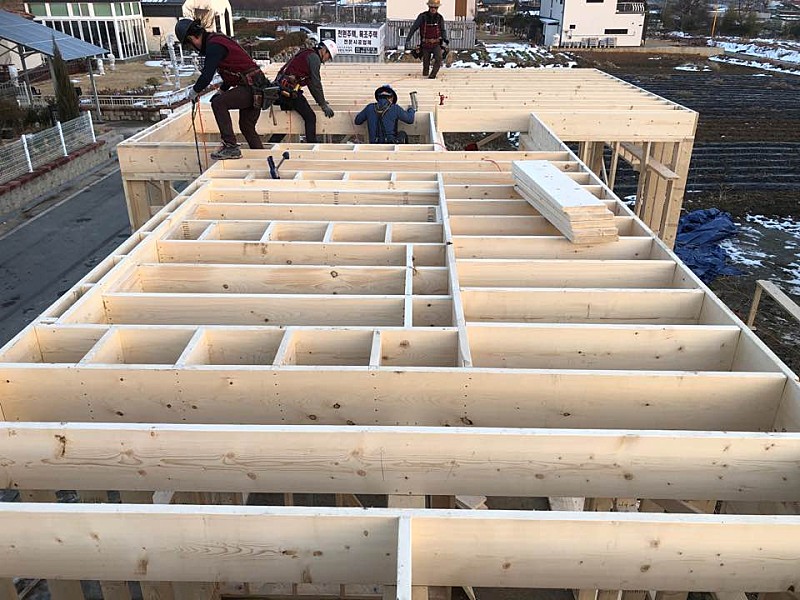

장선 작업 모습입니다.
장선에는 두 가지 종류가 있습니다. 하나는 천장 장선(ceiling joist)이고, 다른 하나는 바닥 장선(floor joist)인데, 모양은 비슷하지만 구조적인 역할이 다르기 때문에 건축분야에서는 구분해서 부릅니다. 바닥 장선은 건물의 벽체 위에 시공되어 윗층의 바닥을 만들어주는 역할을 합니다.
건축 구조 측면에서 보면 바닥 장선은 2층 바닥의 하중을 벽체로 전달하는 역할을 하는 구조물입니다. 그러기 때문에 장선의 부재는 휨 모멘트(하중으로 인해 부재가 아래로 처지는 현상) 잘 감당할 수 있어야 합니다. 역학적으로 보면 부재의 나비가 클수록 더 큰 하중을 견딜 수 있습니다. 이번에 사용한 장선부재는 2*12(38mm*286mm)입니다. 휨모멘트는 나비의 제곱에 비례하기 때문에 장선의 나비가 두 배가 되면 지탱할 수 있는 하중은 네 배가 됩니다. 2*12(38mm*286)는 2*6(38mm*140mm)에 비해 4.2배의 휨 하중을 견딜 수 있습니다.
장선은 윗층 바닥의 자중 및 생활하중을 벽체로 전달하는 역할과 더불어 벽체를 잡아주는 역할도 합니다. 벽체 간 간격을 일정하게 잡아주는 역할을 함으로 인해 건축물이 수평하중을 효과적으로 저항할 수 있게 됩니다.
하루에 3시간을 걸으면 7년 후에 지구를 한 바퀴 돌 수 있다. - 사무엘존슨 -
꾸준한 것을 이기는 것은 세상에 아무것도 없습니다.
꾸준함과 성실함을 세상 누구도 알지 못한다고 해도 본인 스스로는 잘 알고 있을 것입니다.
세상 사람 모두를 속여도 나 자신을 속일 방법은 없으니까요.
오늘도 건축주 아버님께서 현장을 방문하셔서 저희들이 작업하는 것을 지켜보다가 손수 다용도실쪽 바닥(다운공간)에 눈이 녹은 물을 삽으로 퍼 내는 작업까지 해 주셨습니다.
감사합니다.
