241030 (목) [성주 월향면 장산리] 4일차 벽체 세우기, 가새 작업, 끝막이 장선 시공 등 [수호천사하우징] [직영건축] [목조주택] [전원주택]

by 수호천사하우징 2024. 10. 31.

날씨: 맑음

​-금일 근무자-

팀 장 : 이상민(9시간)

부팀장 : 문병선(9시간)

팀원 : 정태영(9시간), 노채헌(9시간), 최정현(9시간)

금일품수 (누계) : 5.625 품 (총 19.375 품)

금일 작업 현황

- 벽체 조립 및 세우기

- 크리플 스터드 시공

- 윈도우씰 시공

- 가새 작업

- 림조이스트 시공

- 구조목 재단

다음 예정 작업

-끝막이 장선 시공

-철물 보강 작업

-바닥 장선 시공

-장선 블로킹 시공

성주 월향면 장산리 4일차

안녕하세요.

참외로 유명한 성주에서 수호천사 목공팀의 4일차 작업을 시작합니다.

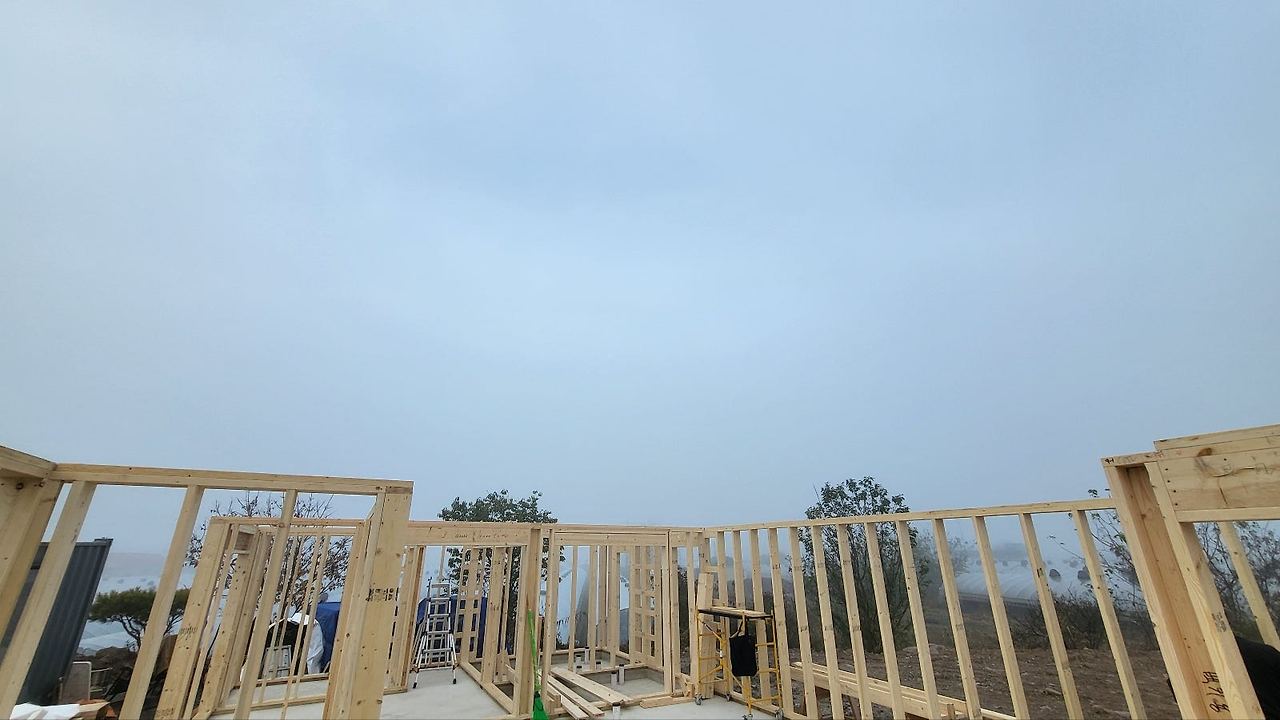

운무로 가득한 월향면 장산리

오늘은 선선한 안개와 함께 오전 업무를 시작하였습니다.

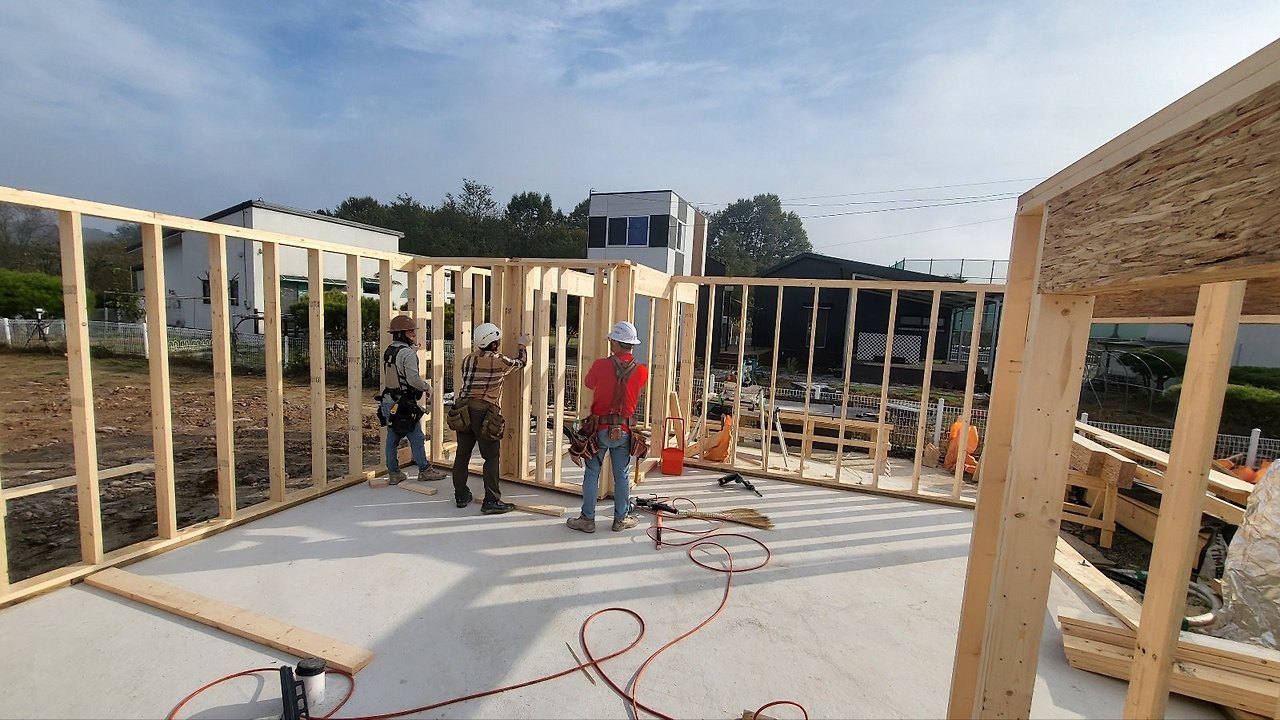

오늘로써 1층의 마지막 벽체를 세워 1층의 전체적인 벽체 시공은 마무리가 되었습니다.

저희 목공팀은 벽체 시공시 아래의 구조대로 시공하고 있습니다.

- 바텀 플레이트(Bottom plate): 벽체의 하부(토대 바로 위)에 수평으로 설치하는 플레이트

- 스터드(Stud): 벽체의 수직부재

- 트리머(Trimmer): 바닥,벽,지붕의 개구부를 양끝에서 지지하기위해 설치하는 수직부재

- 배커(Backer): 벽받침, 벽이 부착되는 위치에 결합되는 스터드

- 코너(Corner): 두벽이 만나는 모서리에 받침을 위하여 "ㄴ"자 모양으로 못질되어 결합된 스터드

- 크리플 스터드(Cripple Stud): 벽개구부의 위 또는 아래에 설치하는 짧은 스터드

- 윈도우 씰(Window Sill): 창의 개구부 하단에 설치하는 수평부재

- 탑 플레이트(Top Plate): 벽체의 상부에 수평으로 설치하는 플레이트

- 더블탑 플레이트(Double top plate): 탑 플레이트 위에 수평으로 한겹 더 설치하는 플레이트

- 헤더(Header): 바닥,벽,지붕 등의 개구부 하중을 지지하기 위해 설치하는 수평부재

- 개구부(Opening): 벽체에 창문이나 문 등을 설치하기 위해 만든 열린 공간





벽체가 전부 세워진후 헤더의 트리머 및 개구부의 윈도우씰 크리플 스터드 시공도 진행하였습니다.

헤더를 지지하는 트리머의 경우 헤더규격에 따른 지지력을 높이기위해 1800이상은 좌측,우측 2개,

3000이상은 3개씩 시공하고 있습니다.

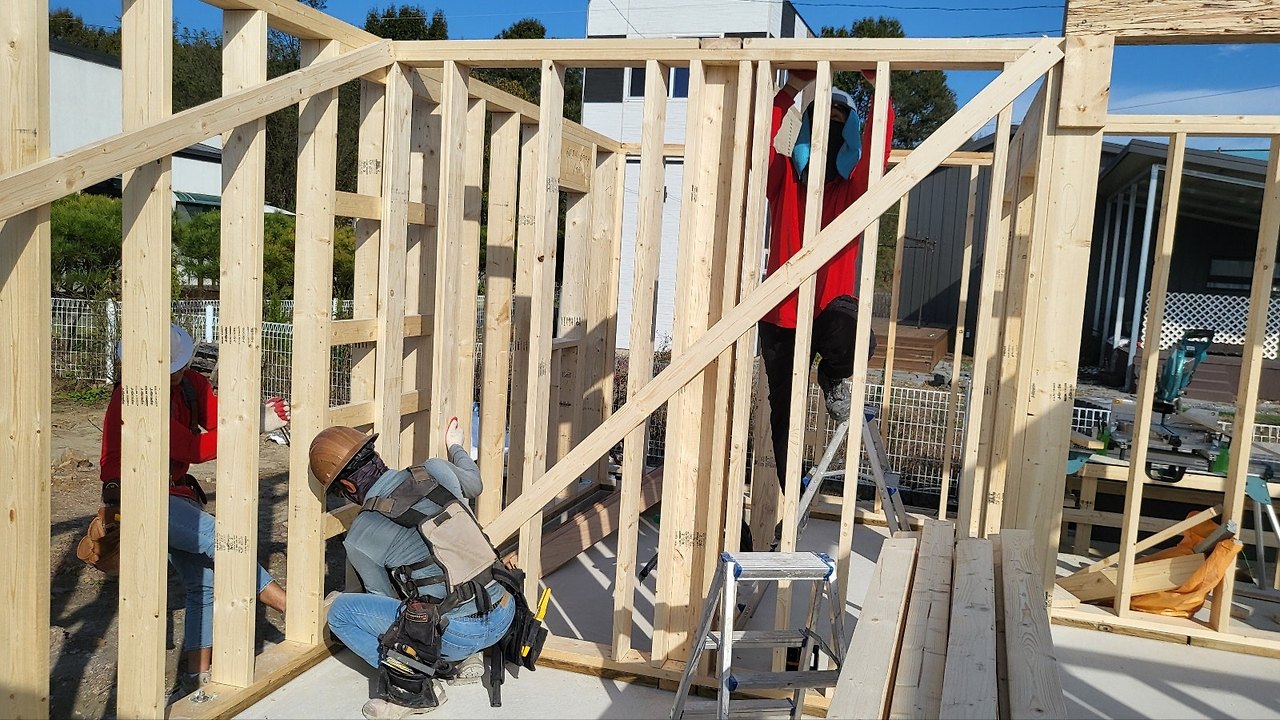

이후 1층 벽체 전체의 가새 작업이 진행되었습니다.

가새작업은 이후 추가적인 시공시 벽체의 틀어짐을 잡아주는 매우 중요한 작업입니다.

벽체 하나하나 수평대를 이용하여 수직확인후 가새 작업을 진행합니다.

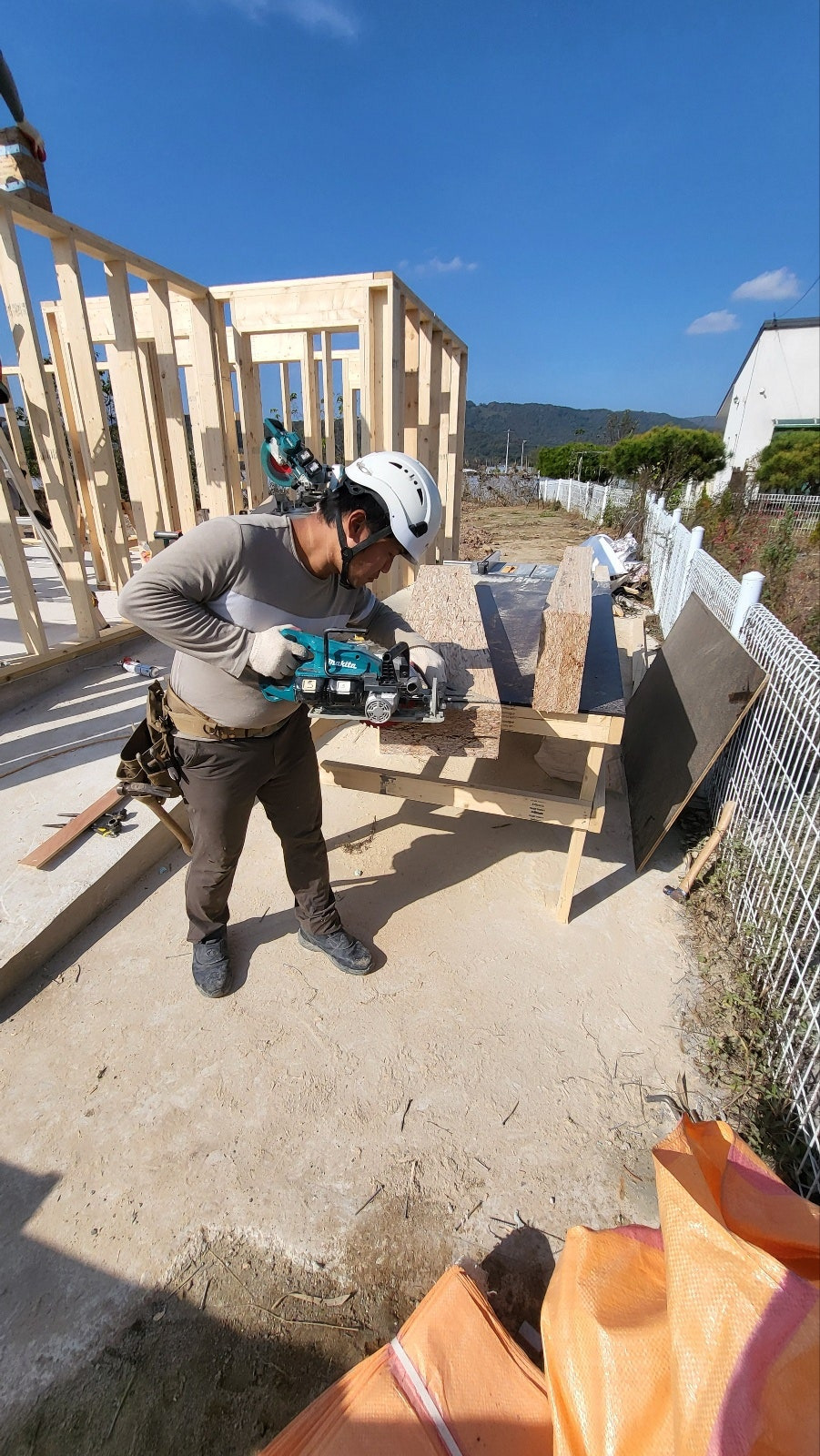

동시에 다른 한편에서 바닥 장선으로 사용될 페러렘 빔 재단을 진행하였습니다.

페러램 빔은 헤더의 재료로도 사용되지만 일반적인 구조재이상으로 강도가높은 장선이 필요한 경우

대체품으로 사용되고 있습니다.

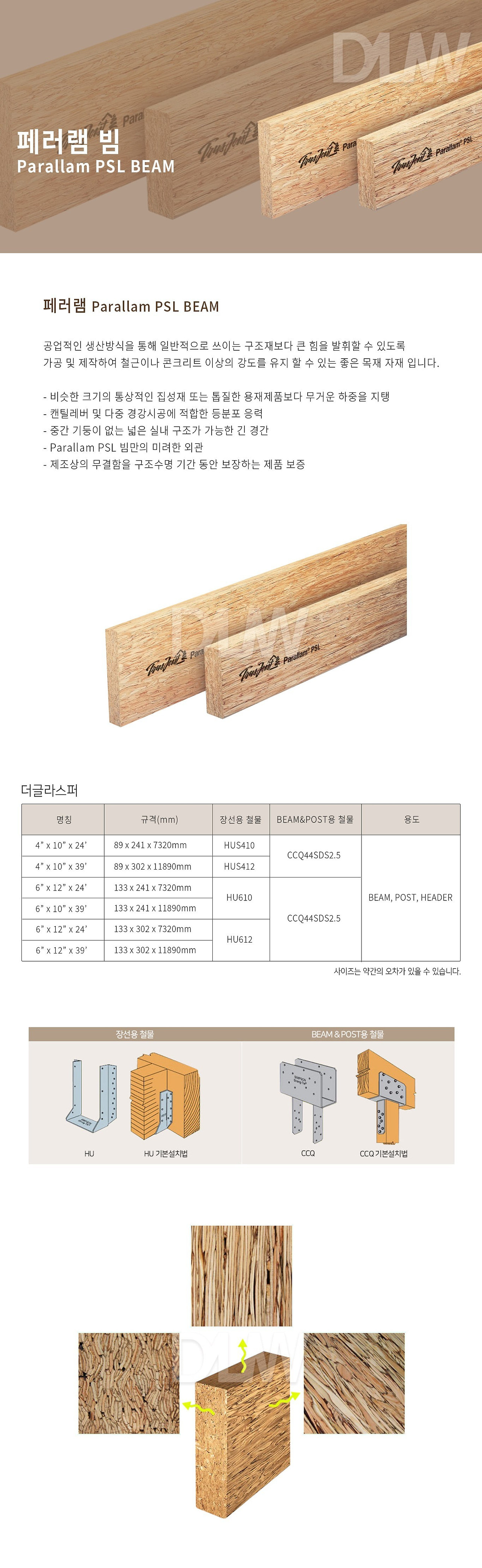

아래는 PSL에 대한 설명 입니다.

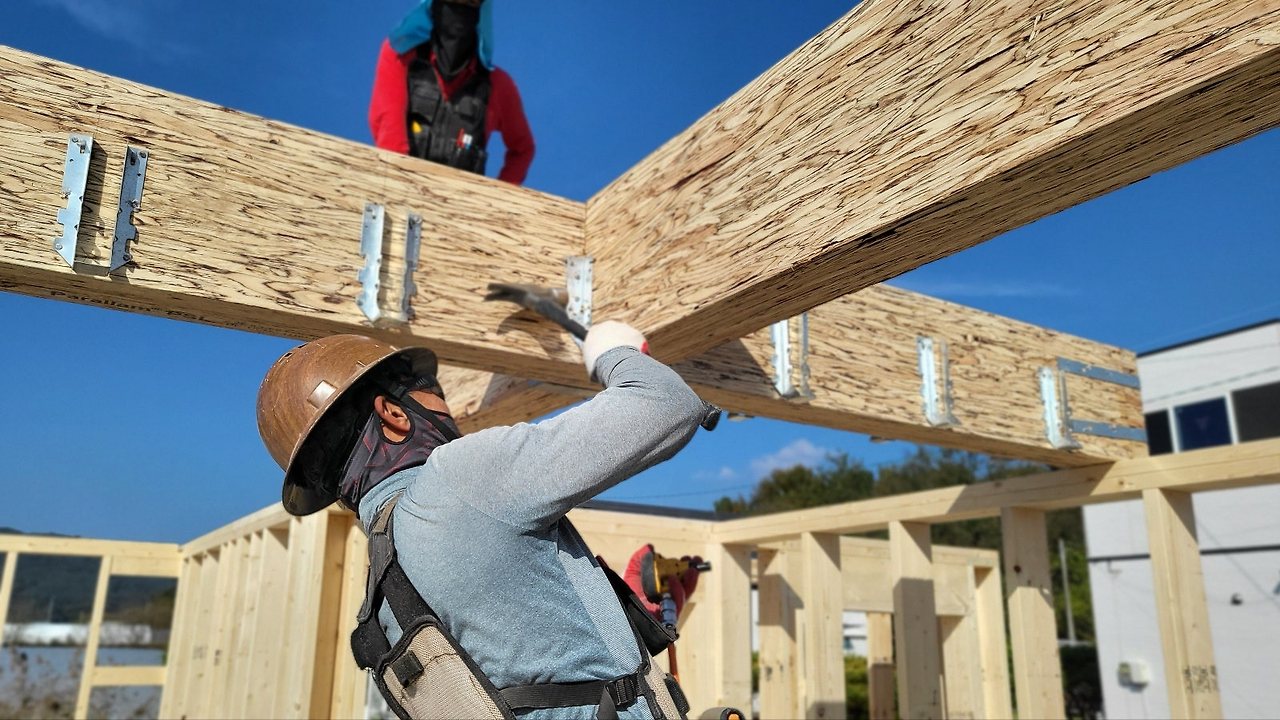

바닥장선들을 연결할 페러렘 시공도 사고없이 안전하게 진행되었습니다.

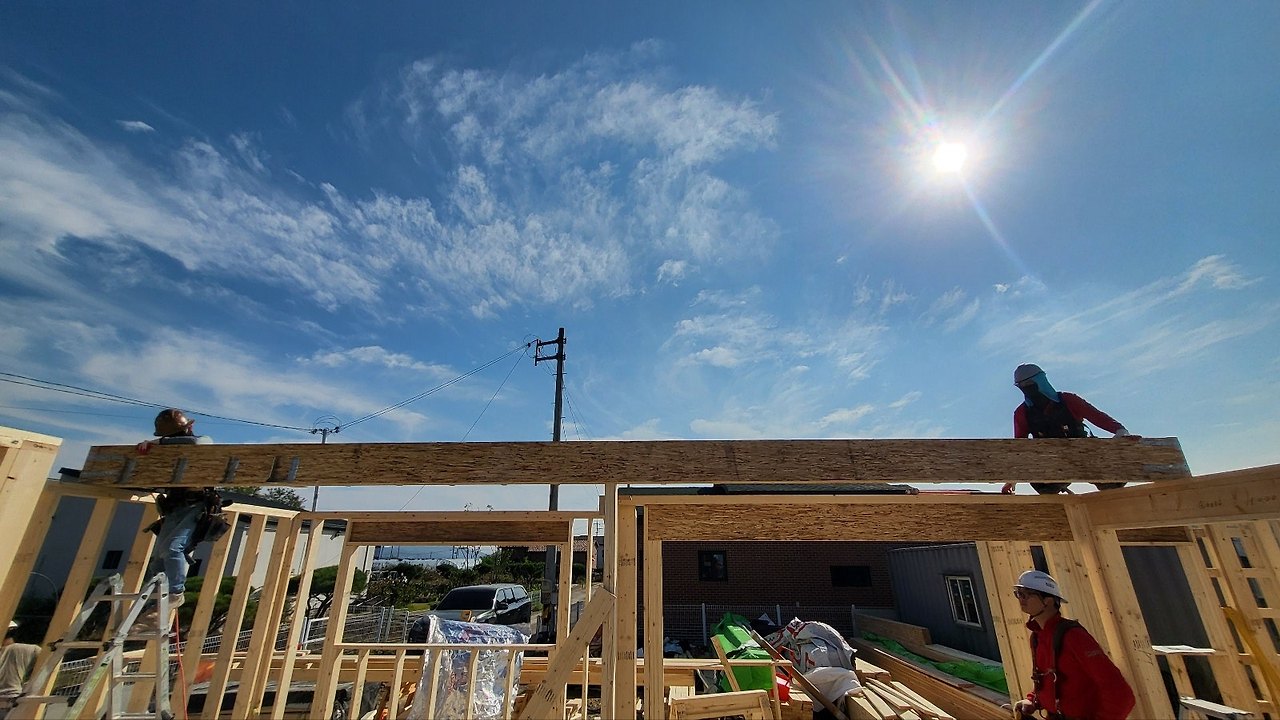

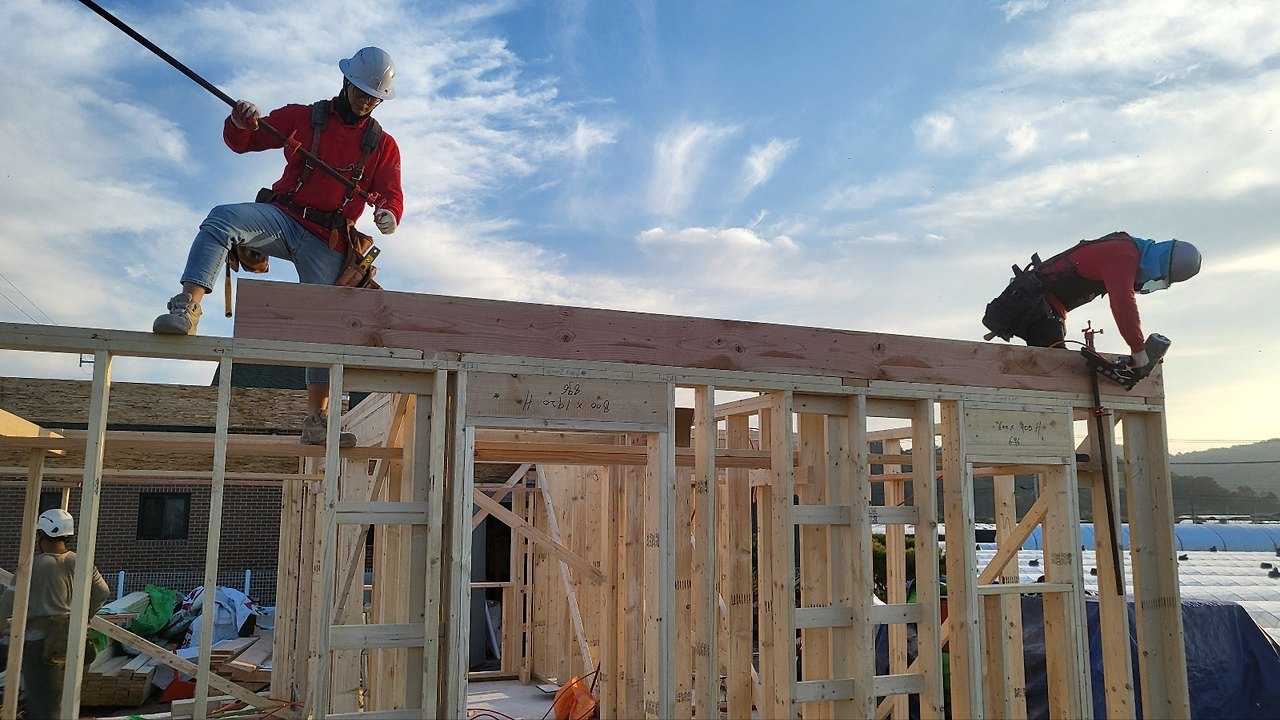

이후 끝막이 장선 시공도 진행하였습니다.

끝막이 장선 시공시 기준점에서 시공할 방향으로 실을 띄워 연결된 벽체들의 수평을 확인후 시공하였습니다.



오늘 시공은 여기까지 입니다.

내일은 우천으로 인한 비가 예정되어 있어 현장정리 및 보양후 업무를 종료하였습니다.

성주의 가을 하늘은 진짜 멋있는것 같습니다.

저희 수호천사 목공팀은 내일 하루 휴무 후 토요일날 다시 돌아오겠습니다.

편안함 되시길 바랍니다.

감사합니다.
