날씨 : 흐리고 포근한 날씨
- 금일 근무자
팀 장 : 정수호 (8시간)
부팀장 : 손호현 (8시간)
팀 원 : 김용귀 (8시간), 이희철 (8시간)
예비팀장 : 박선민(8시간)
지 원 : 문병선(8시간)
금일품수 (누계) : 6.00품 (총 28.13품)
- 1층 벽체 시공 완료
- 철물시공
- 가새작업
- 림 조이스트 등 재단
- 방통 및 솔리드 블로킹 시공 등
내일 예정작업
- 림 조이스트 시공
- 장선 재단 및 시공
- 방통 및 솔리드 블로킹 시공 등
- 비계설치
세종시 아름동에서 안전하고 재미있게 집 짓기 5일차 입니다.
오늘은 1층 벽체시공을 완료하였고, 가새작업 및 철물시공등을 진행하였습니다.

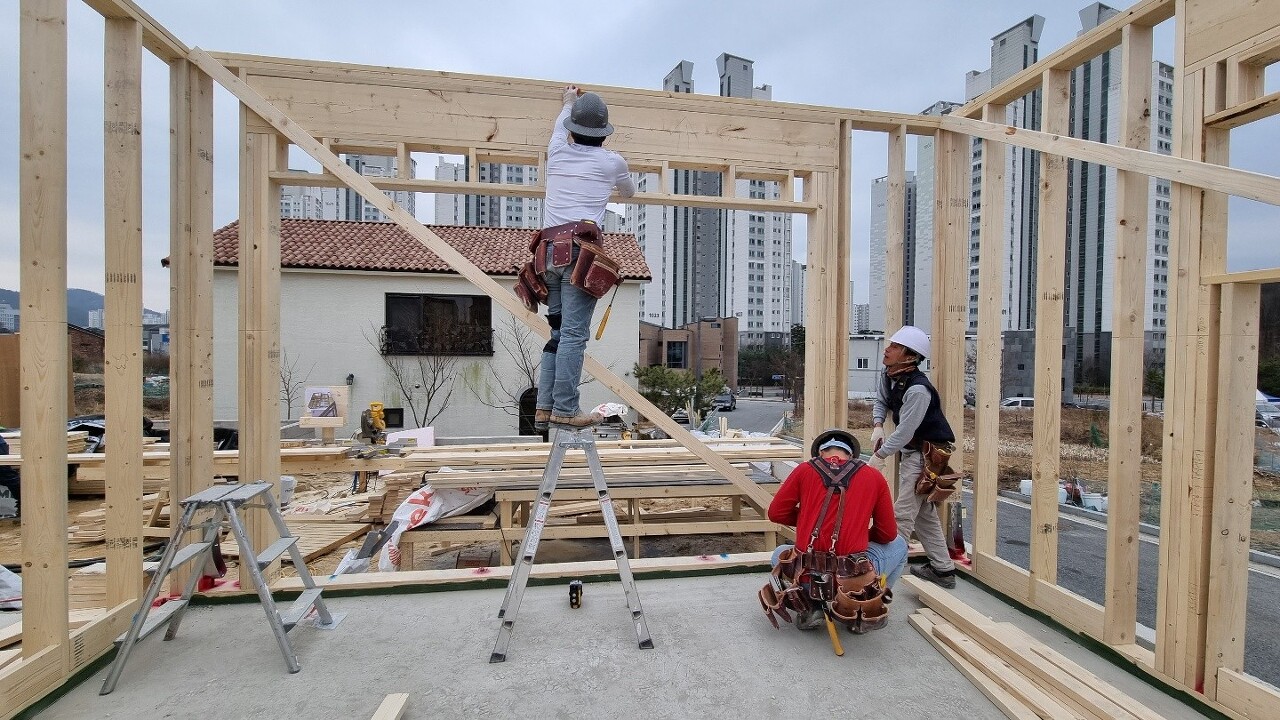

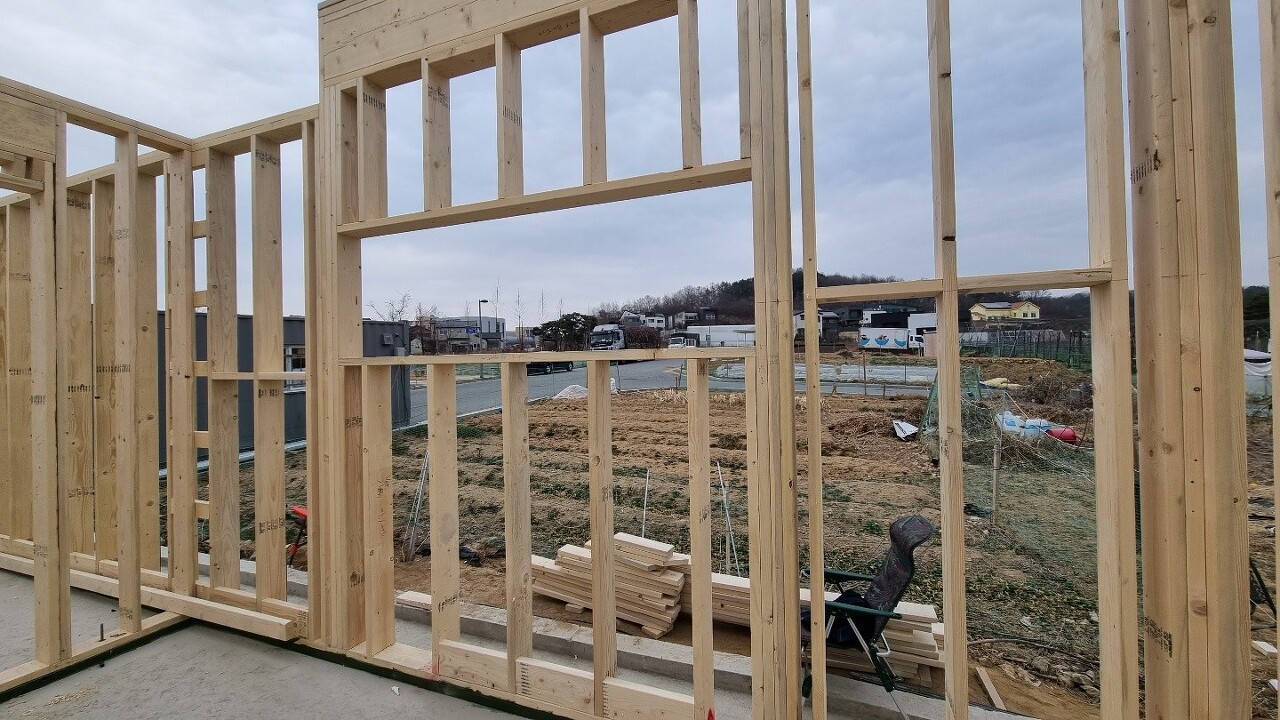

오늘도 두팀으로 나누어 오전까지 벽체시공에 주력하였습니다.

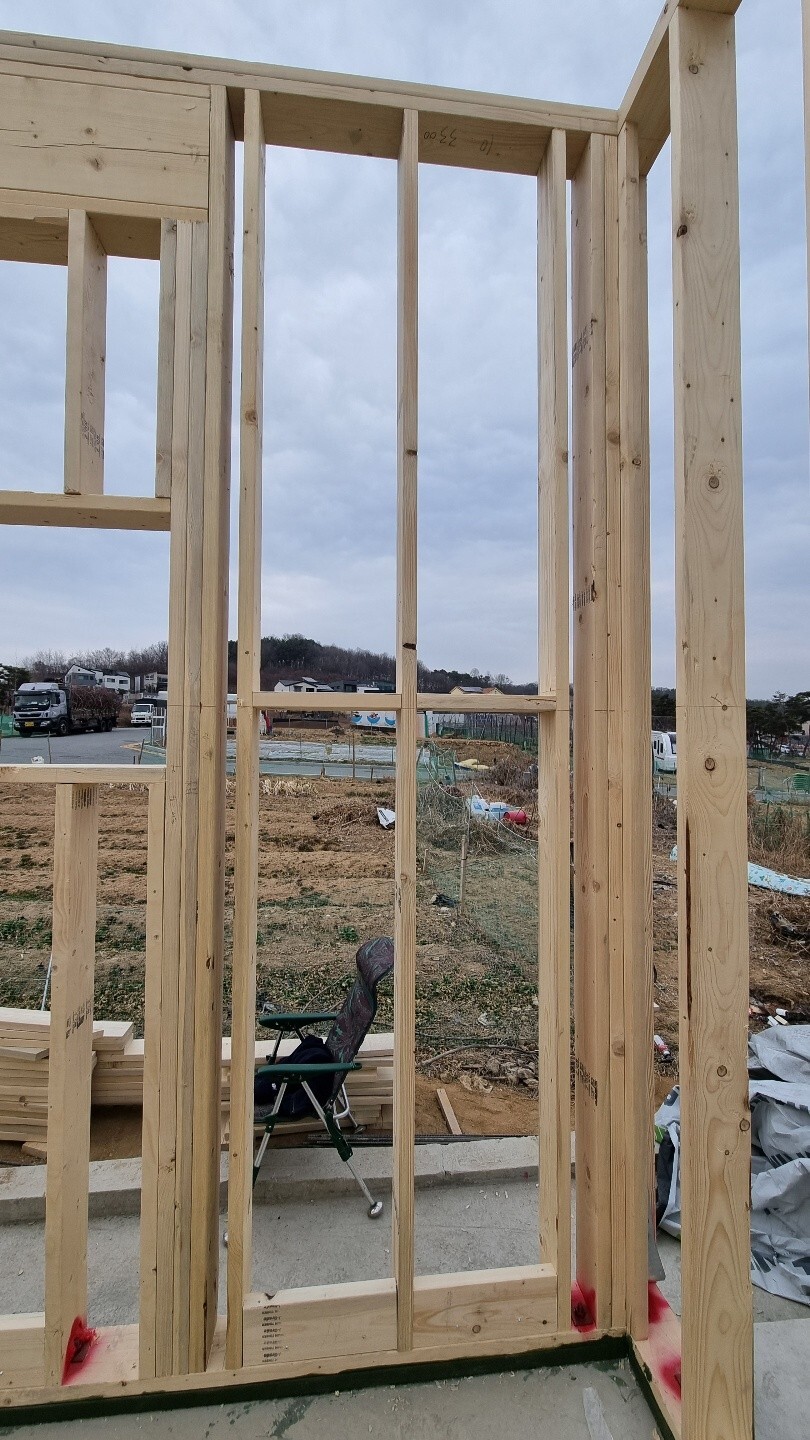

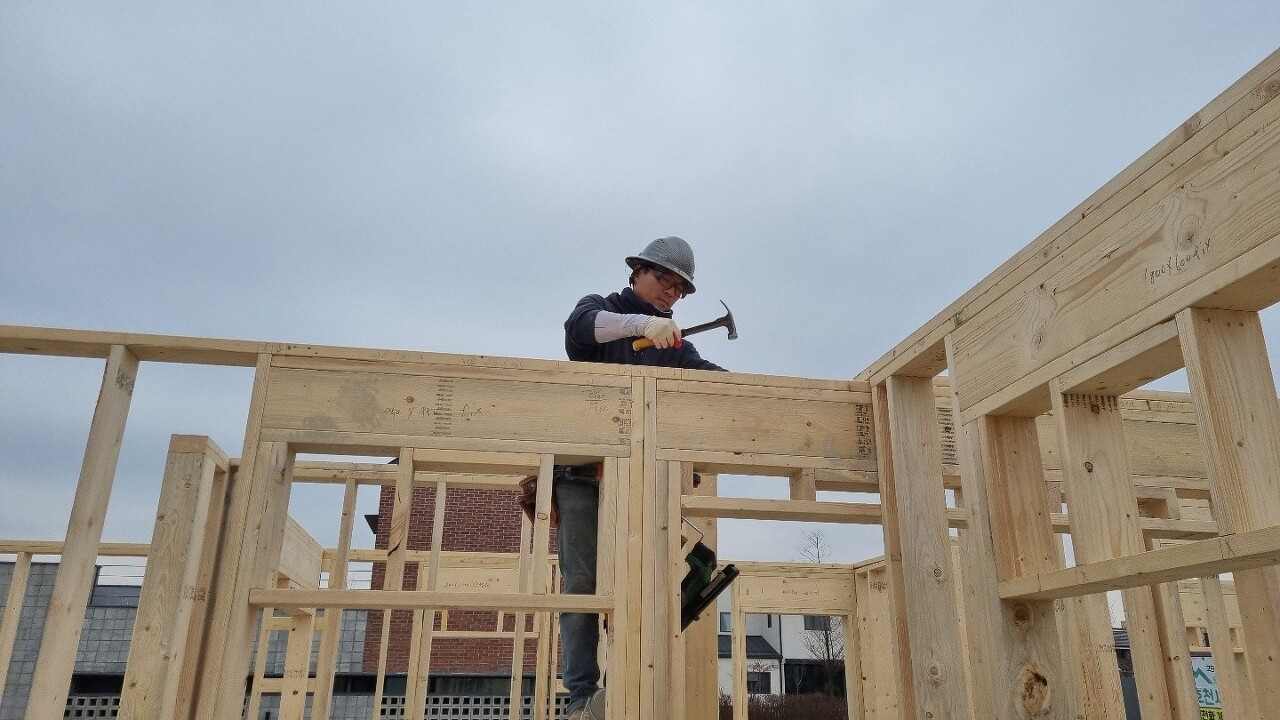

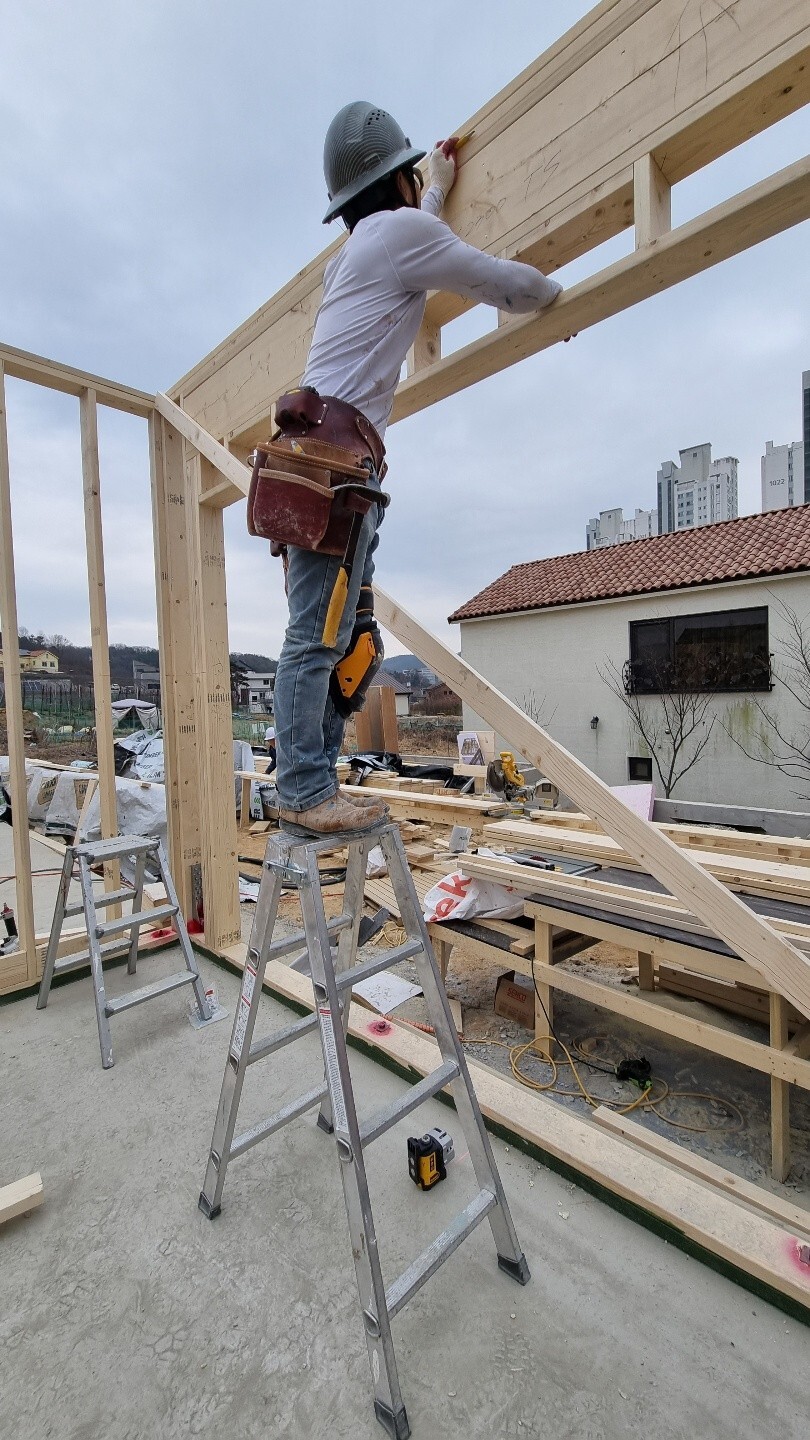

부팀장님이 벽체와 벽체가 만나 더블 탑이 교차하는 부분을 고정하는 사진입니다.
머드씰과 바텀 플레이트, 탑 플레이트와 더블 탑 플레이트는 엇갈리게 시공하여, 벽체끼리의 결속력을 올려줍니다.
다음은 철물시공을 하였습니다.
외벽에는 태풍이나 지진 으로 부터 보호될 수 있도록 철물을 이용하여 좀더 보강합니다.

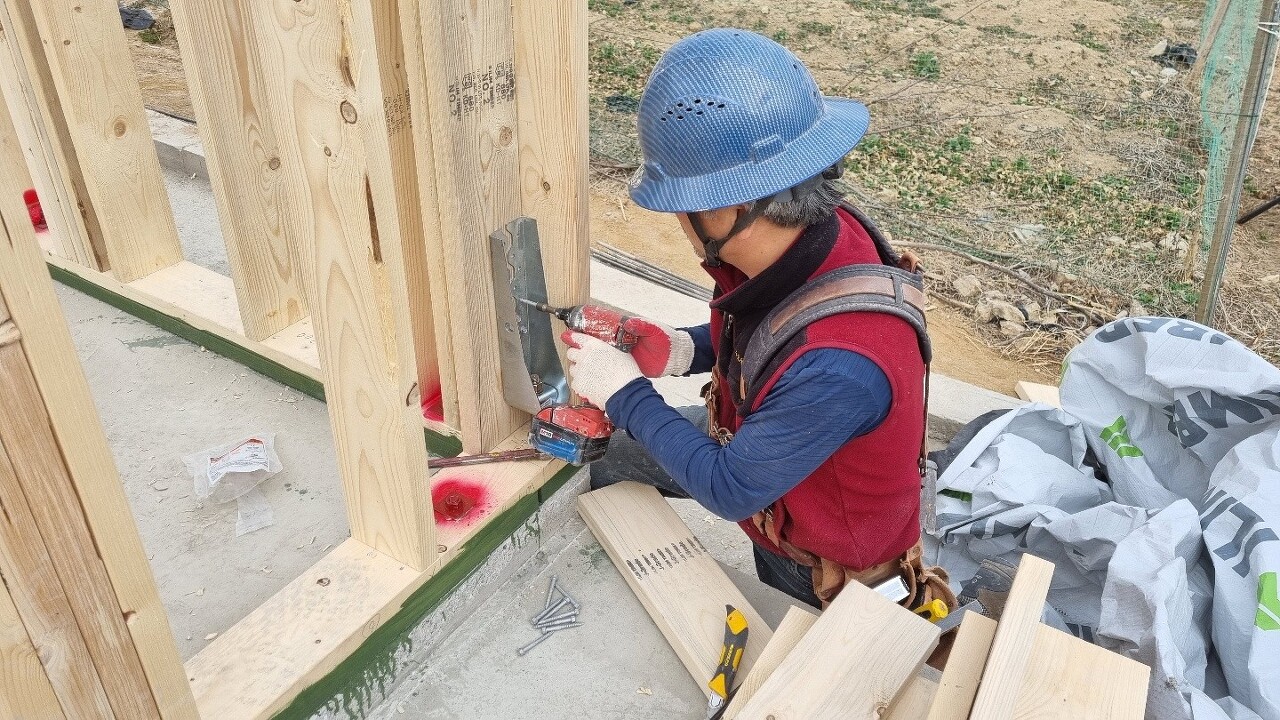

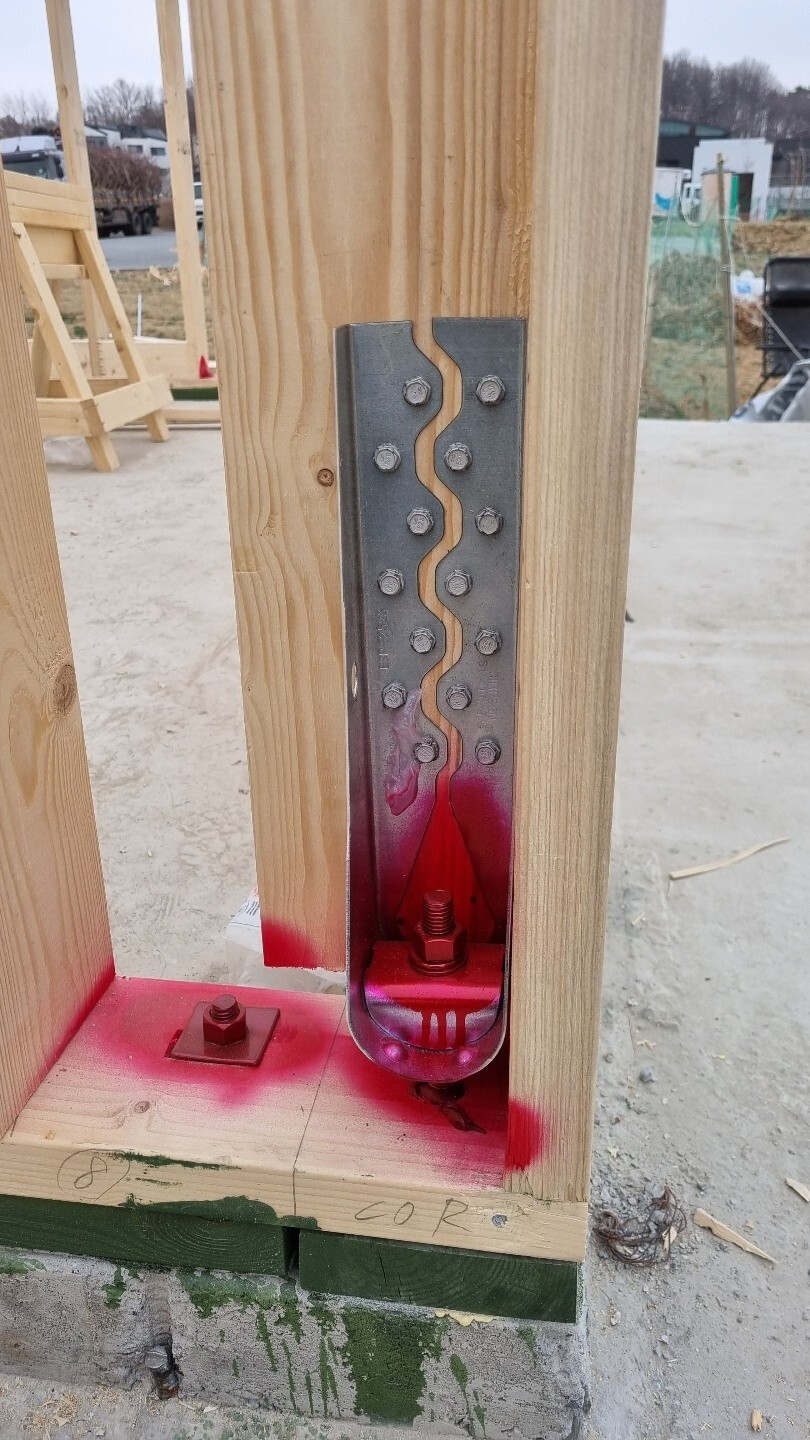

콘크리트 기초에 고정볼트 외에 더 많은 지지력을 보강할 때는 사진에서와 같이 홀다운이란 철물을 사용해 콘크리트 기초와 벽체를 고정시켜 결속력을 높여줍니다.
홀다운과 스터드를 고정할때 두께가 1/4인치이고, 길이가 3인치인 스크류볼트를 사용해 고정시킵니다.

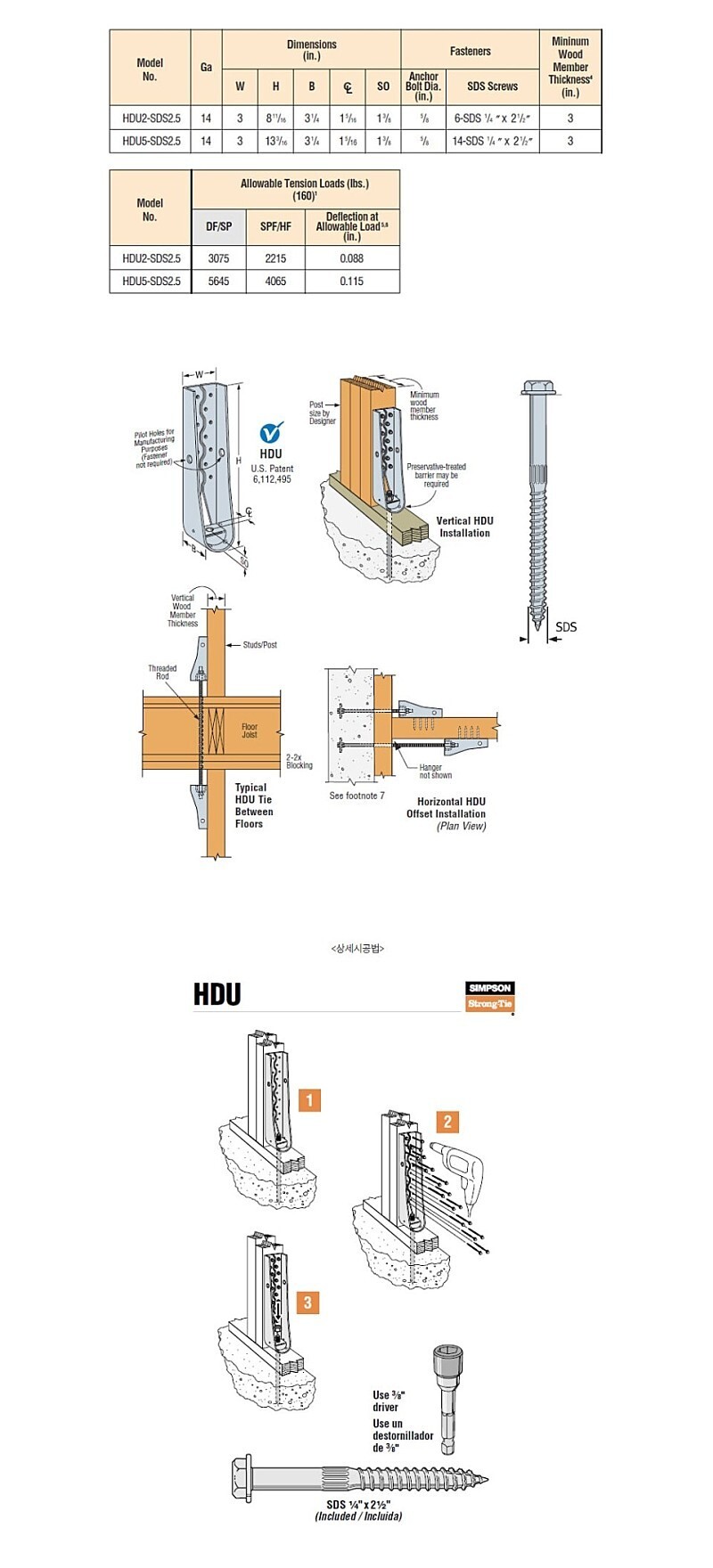

다음은 홀다운에 대한 설명입니다.
출처 : 대림우드

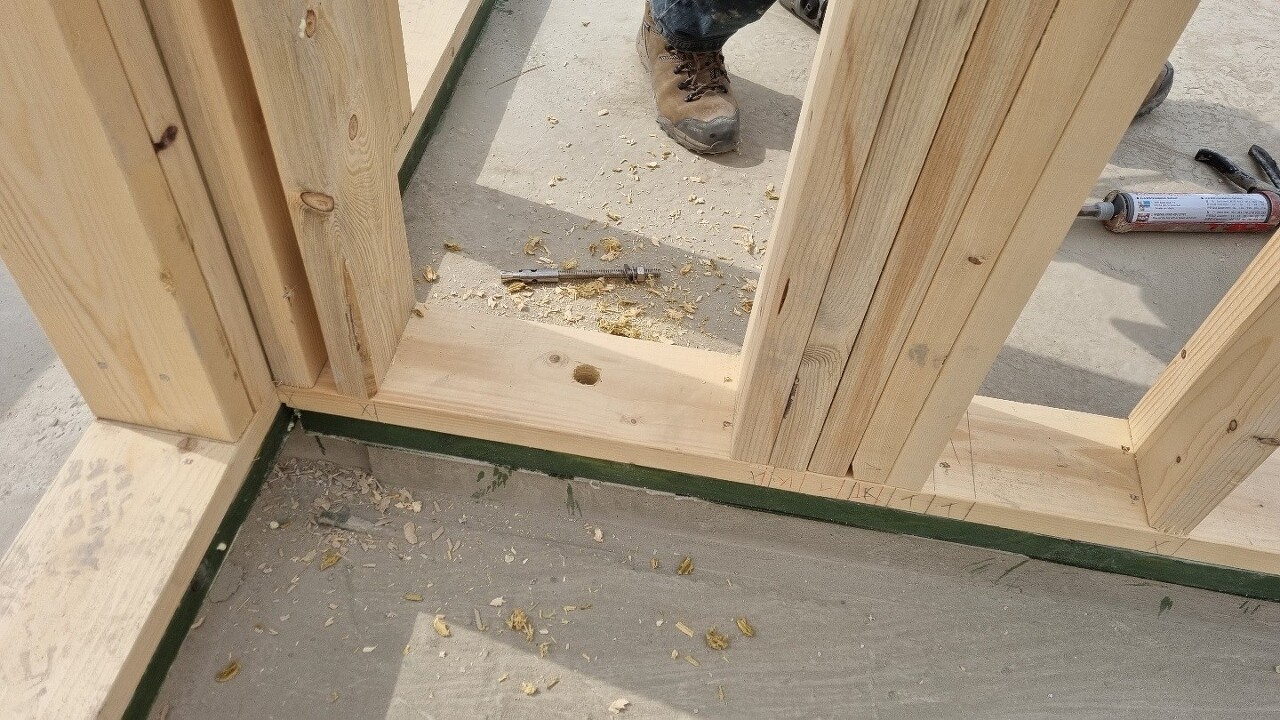

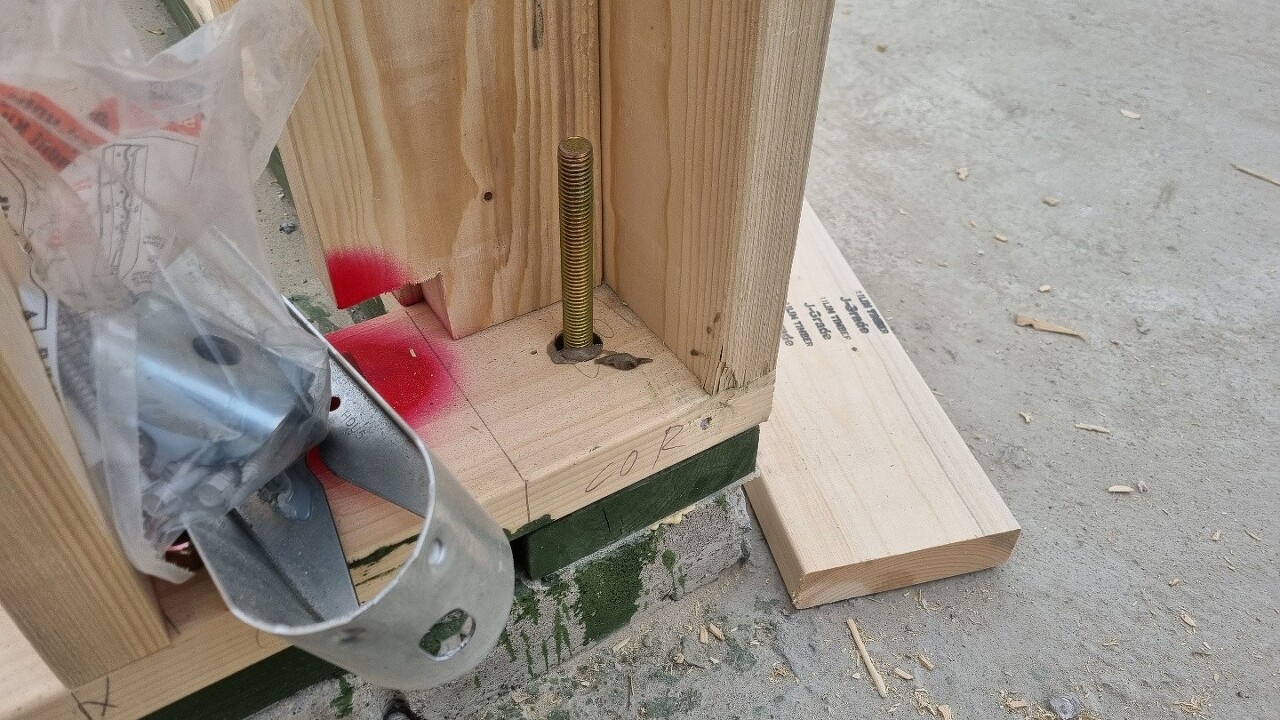

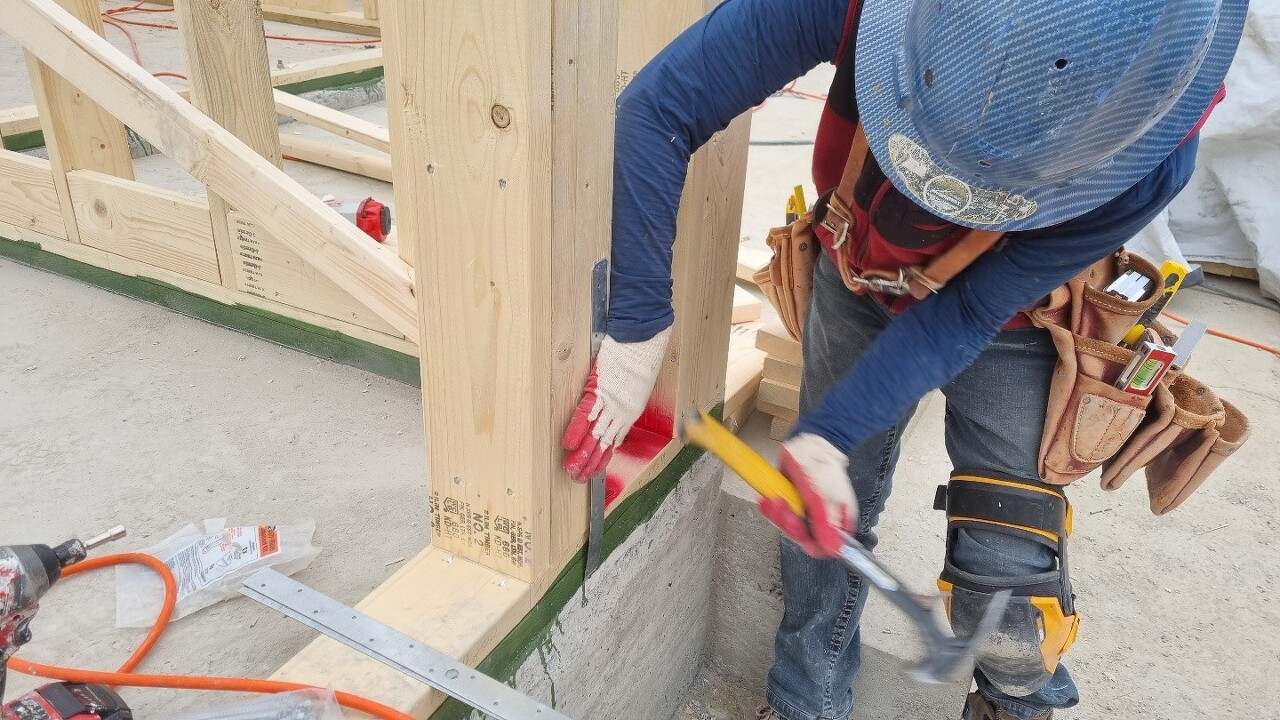

다음은 내부벽체에 케미컬앙카를 시공하였습니다.

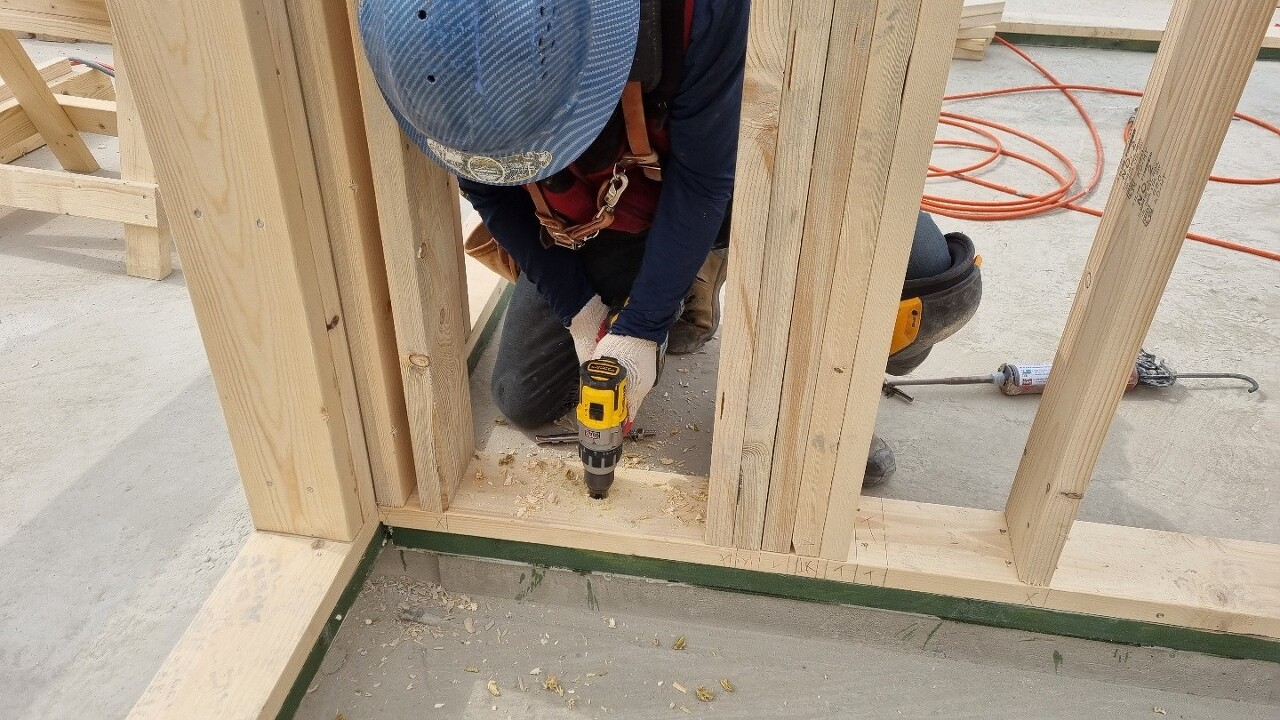

먼저 드릴로 구멍을 뚫은후 에어블로워로 구멍내 먼지를 제거합니다.

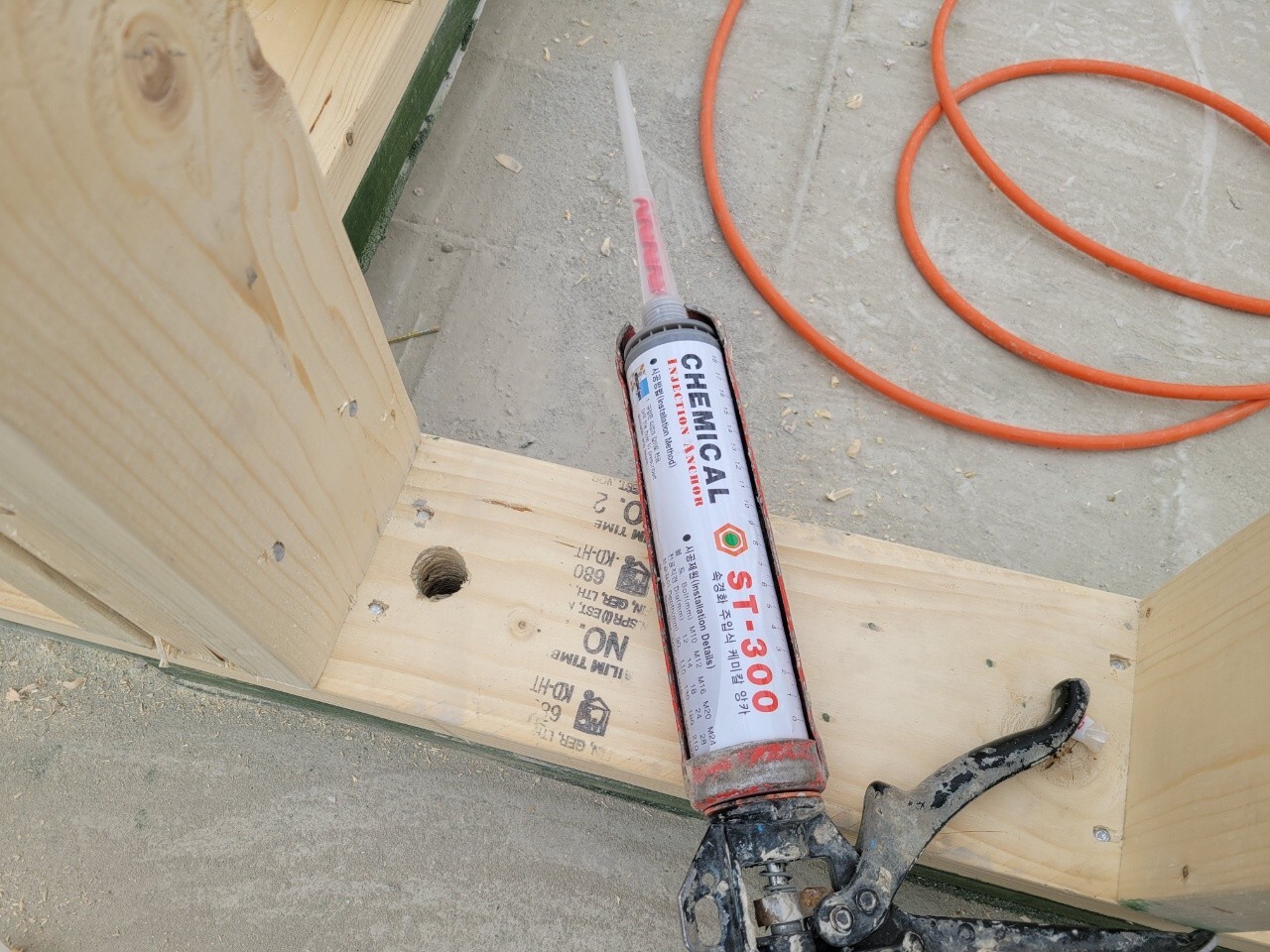

다음은 카트리지를 건에 장착 후 주입기를 구멍에 넣고 구멍안이 2/3 이상 차도록 액을 주입합니다.

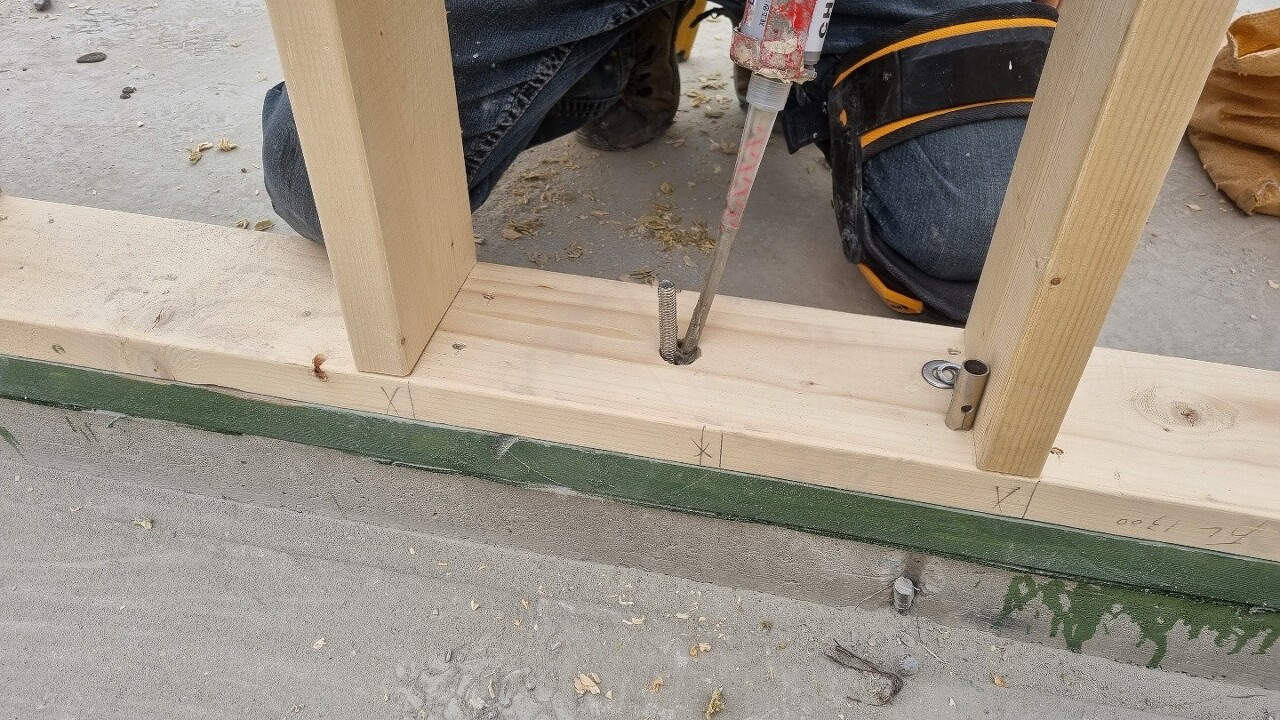

다음은 볼트를 구멍에 회전하면서 밀어 넣고, 액이 부족하면 보충해줍니다.

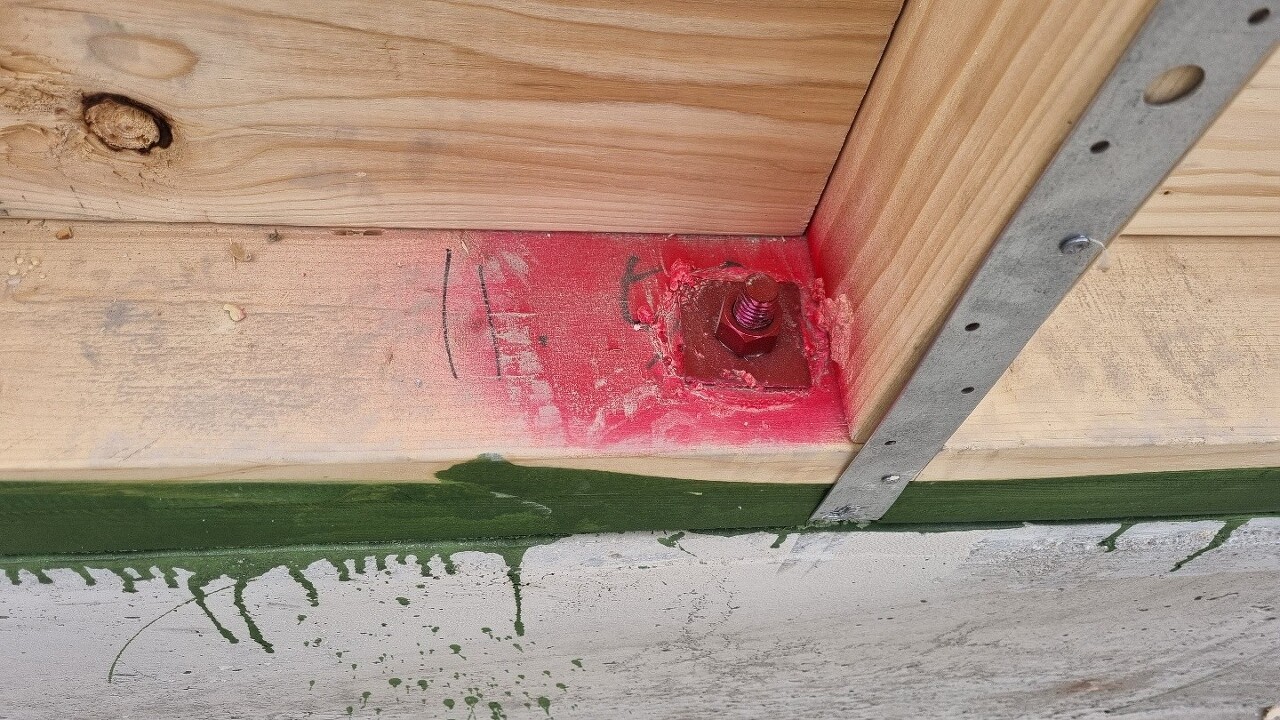

그후 경화시간이 지나면 경화여부를 확인 후 너트로 고정시킴니다.

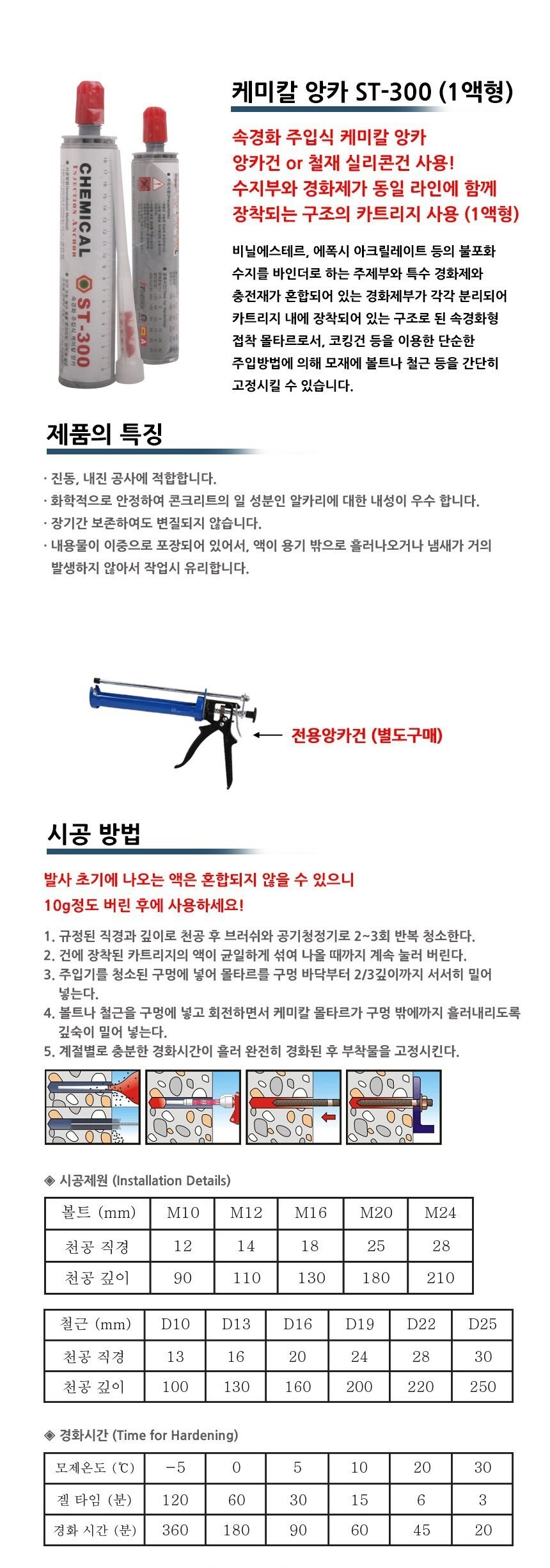

다음은 케미컬앙카에 대한 설명입니다.
출처 : 에스에스지닷컴

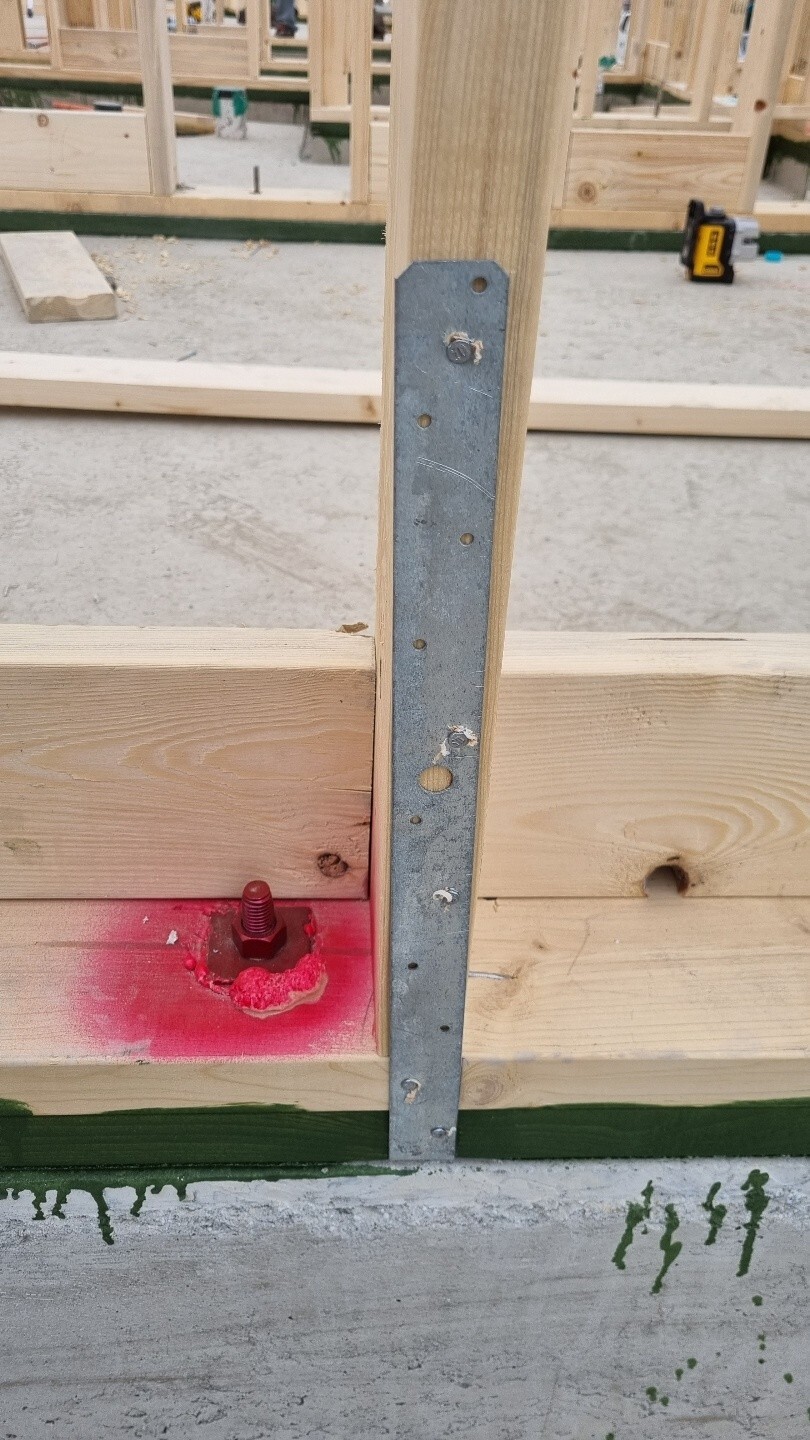

머드씰과 벽체의 결속을 높이기위해 철물로 고정시켜주었습니다.

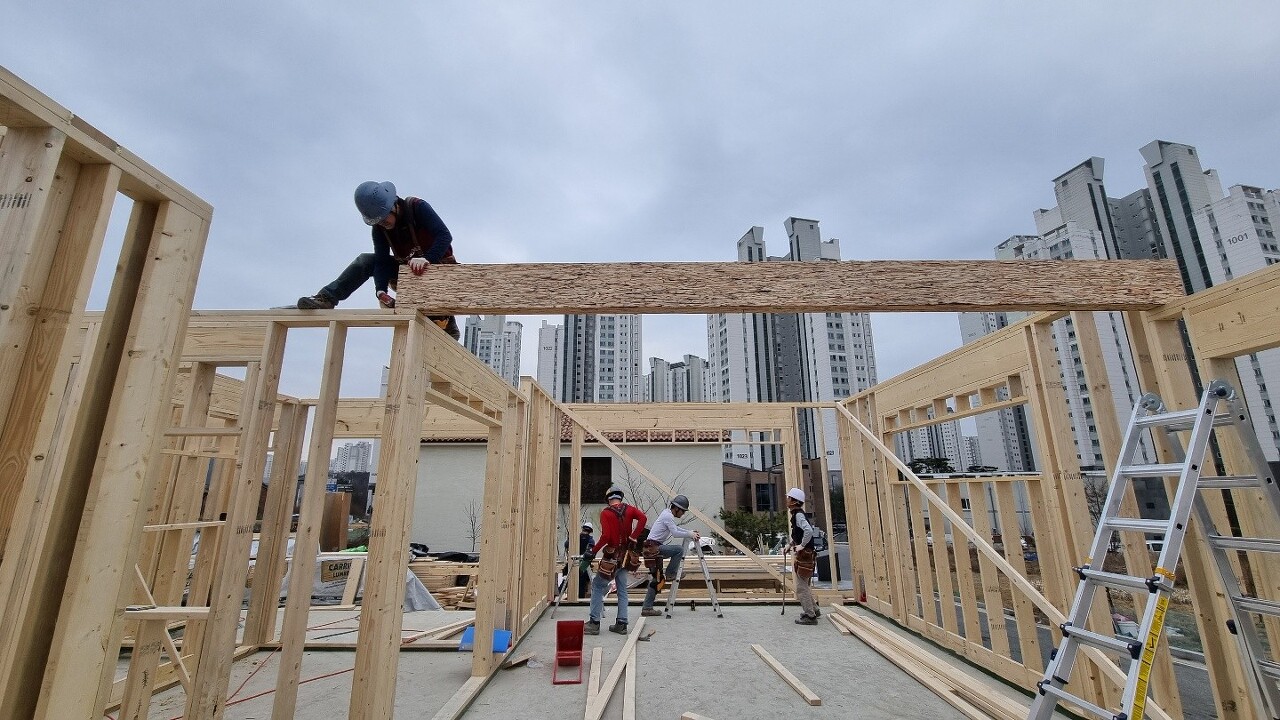

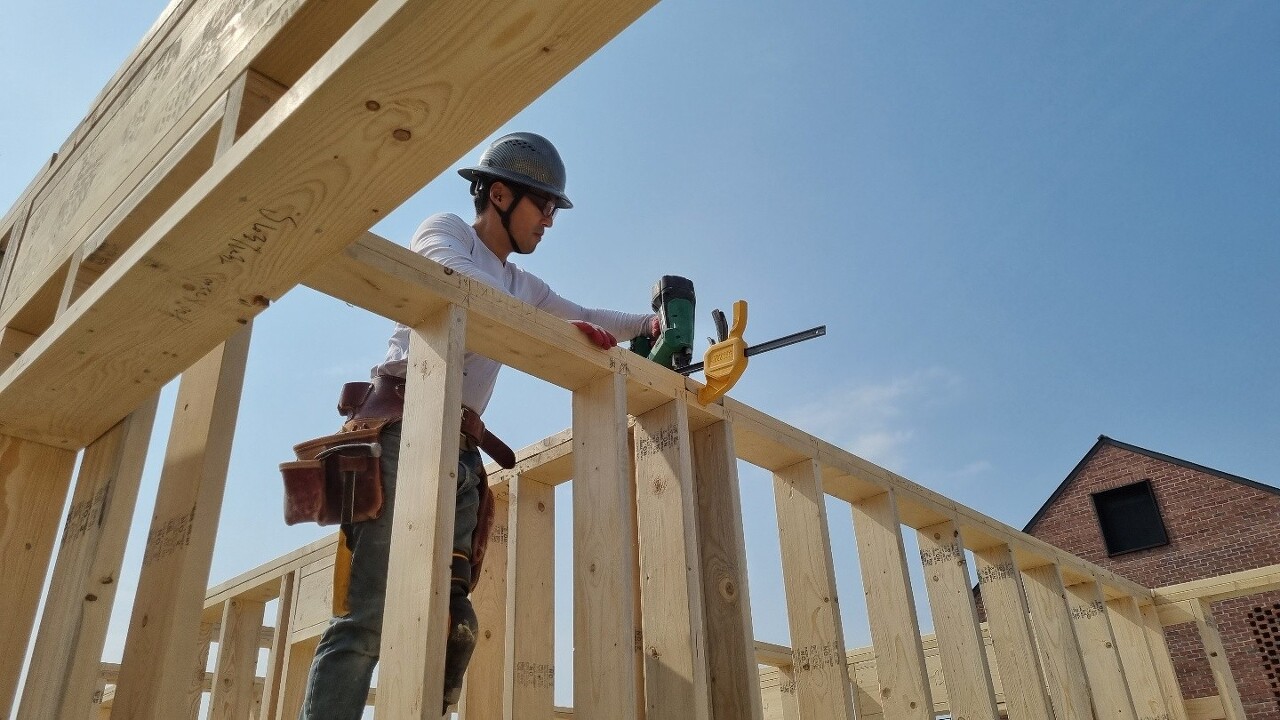

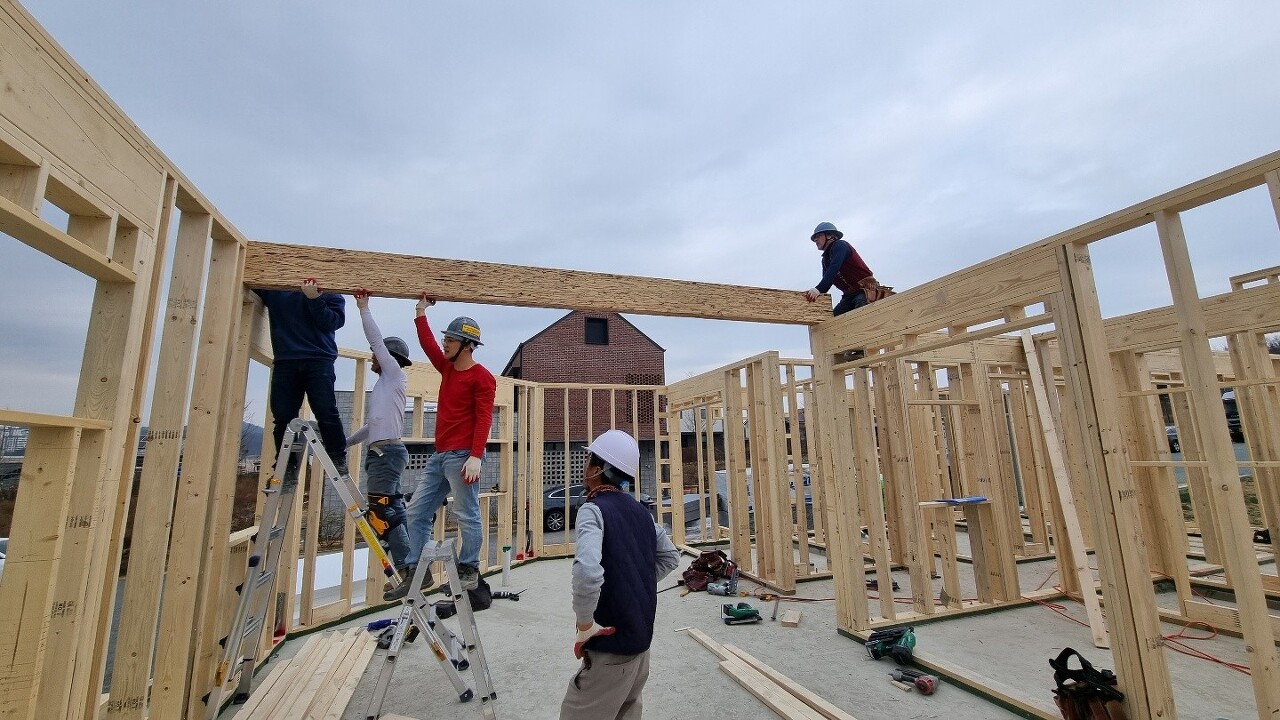

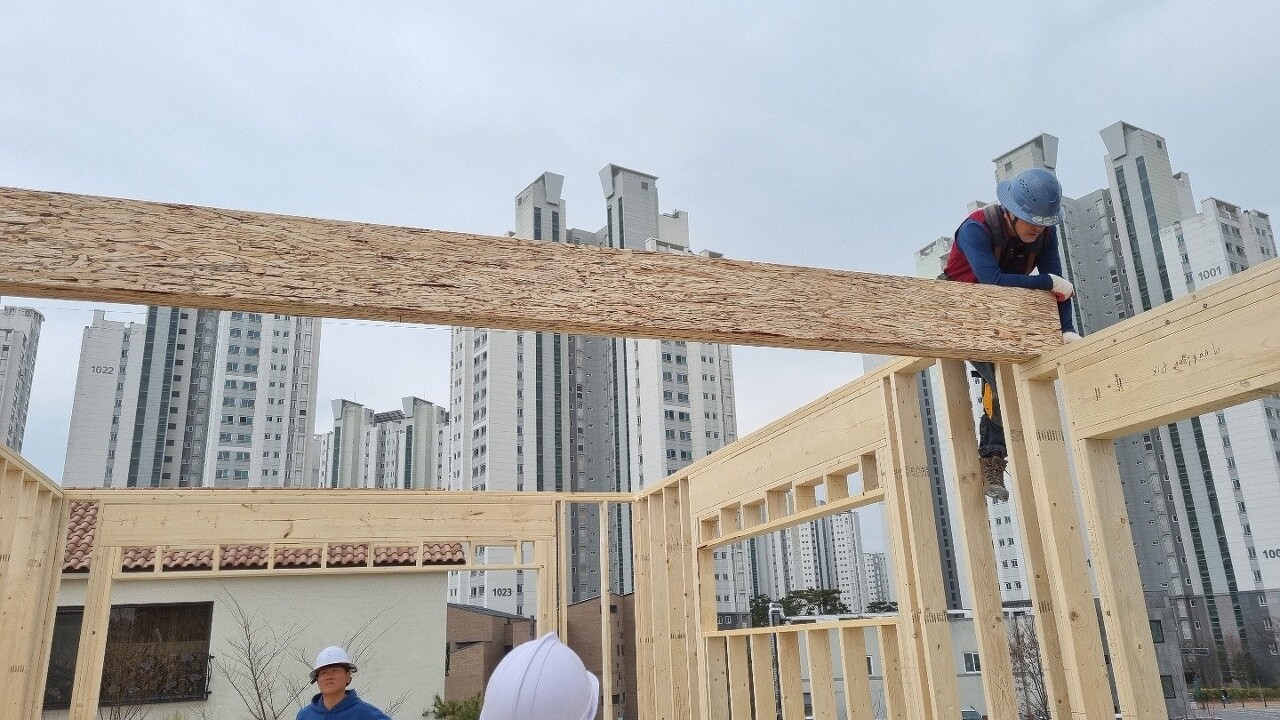

다음은 페러램빔을 시공하였습니다.
공학목재 페러램빔을 설치하여 철강이나 콘크리트 이상의 강도를 유지할 수 있도록 개발된 공학목재로 하중에 견디는 힘이 강한 목재입니다.

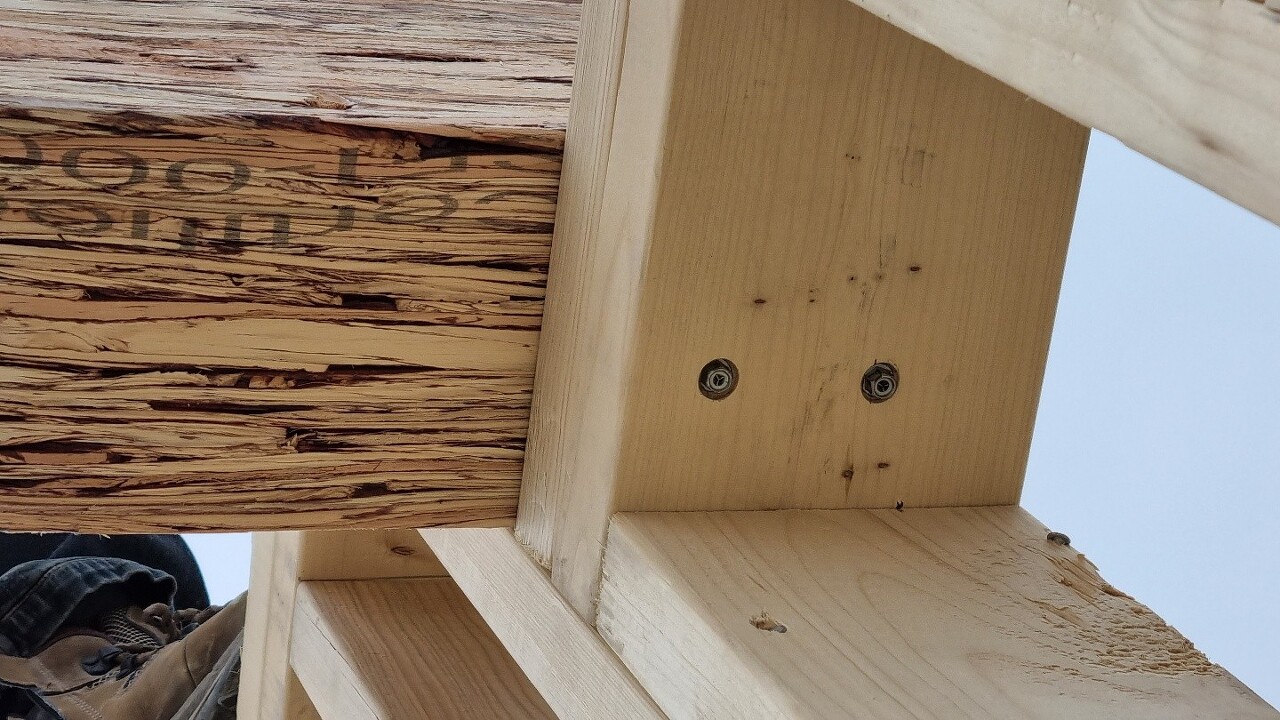

고정은 150mm 델타피스로 고정하였습니다.

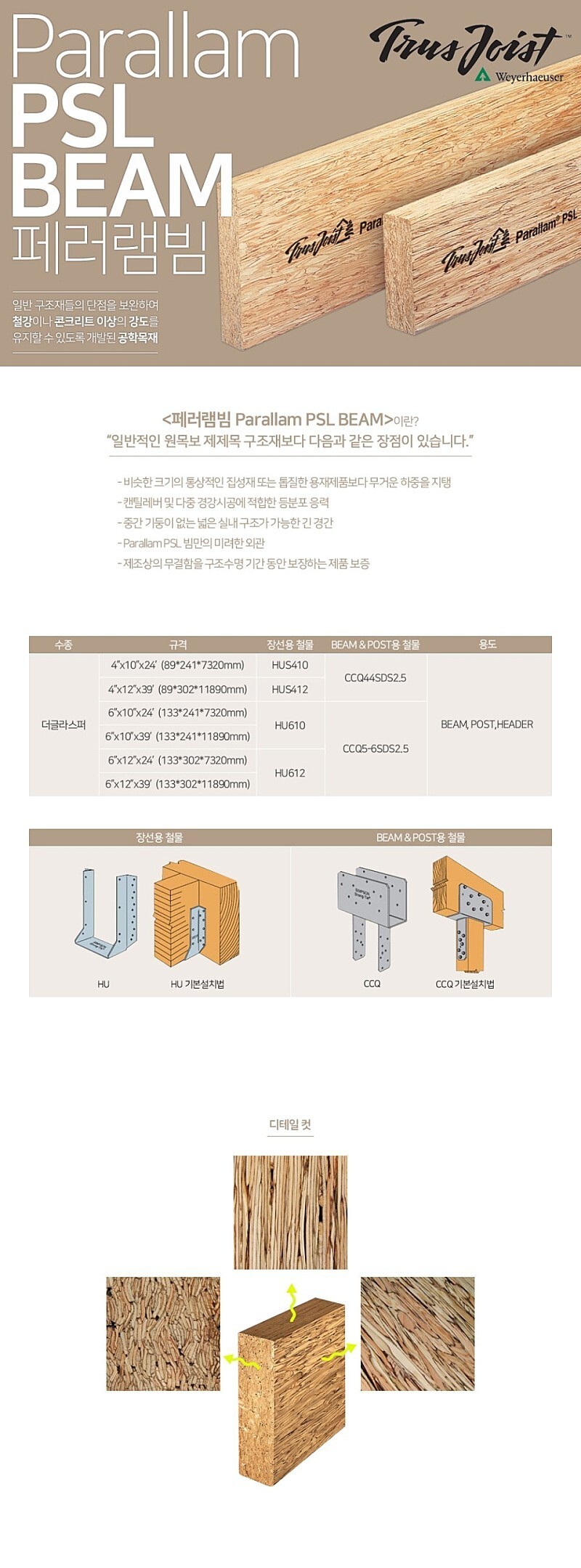

다음은 패러램빔에 대한 설명입니다.
출처 : 대림우드

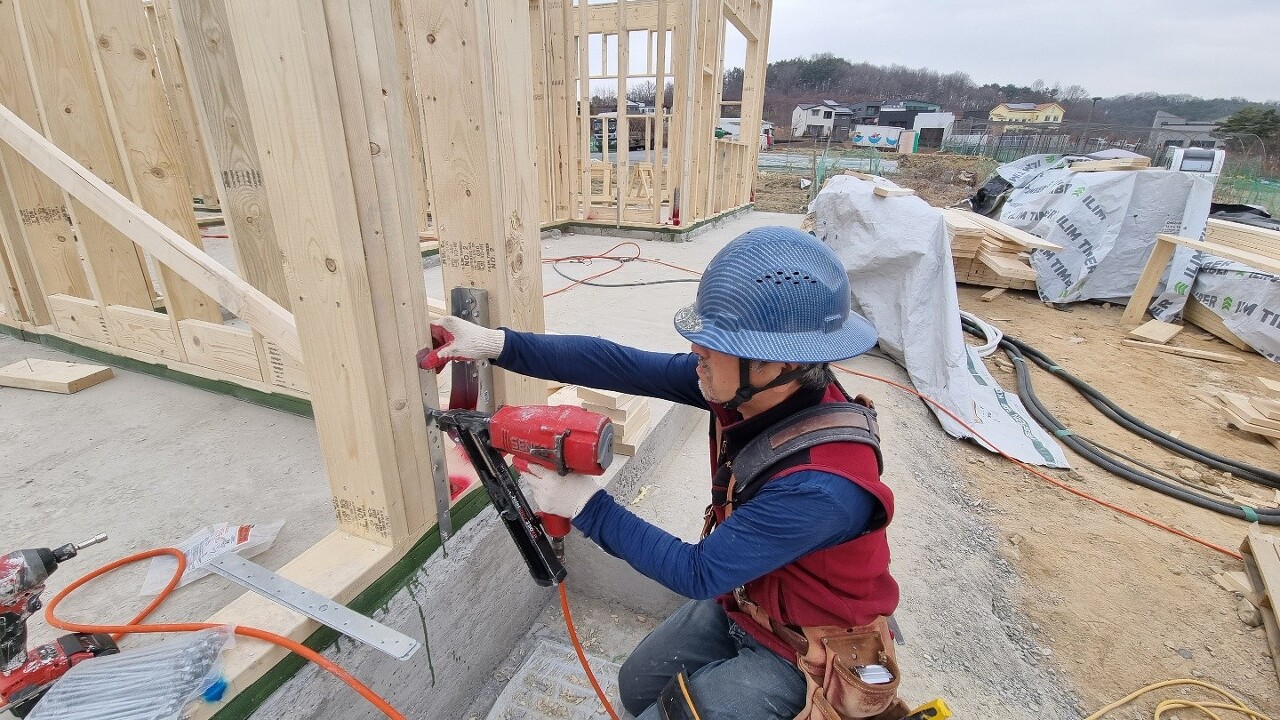

다음은 가새작업을 하였습니다.
1층 벽체시공후 가새작업을 하였습니다.

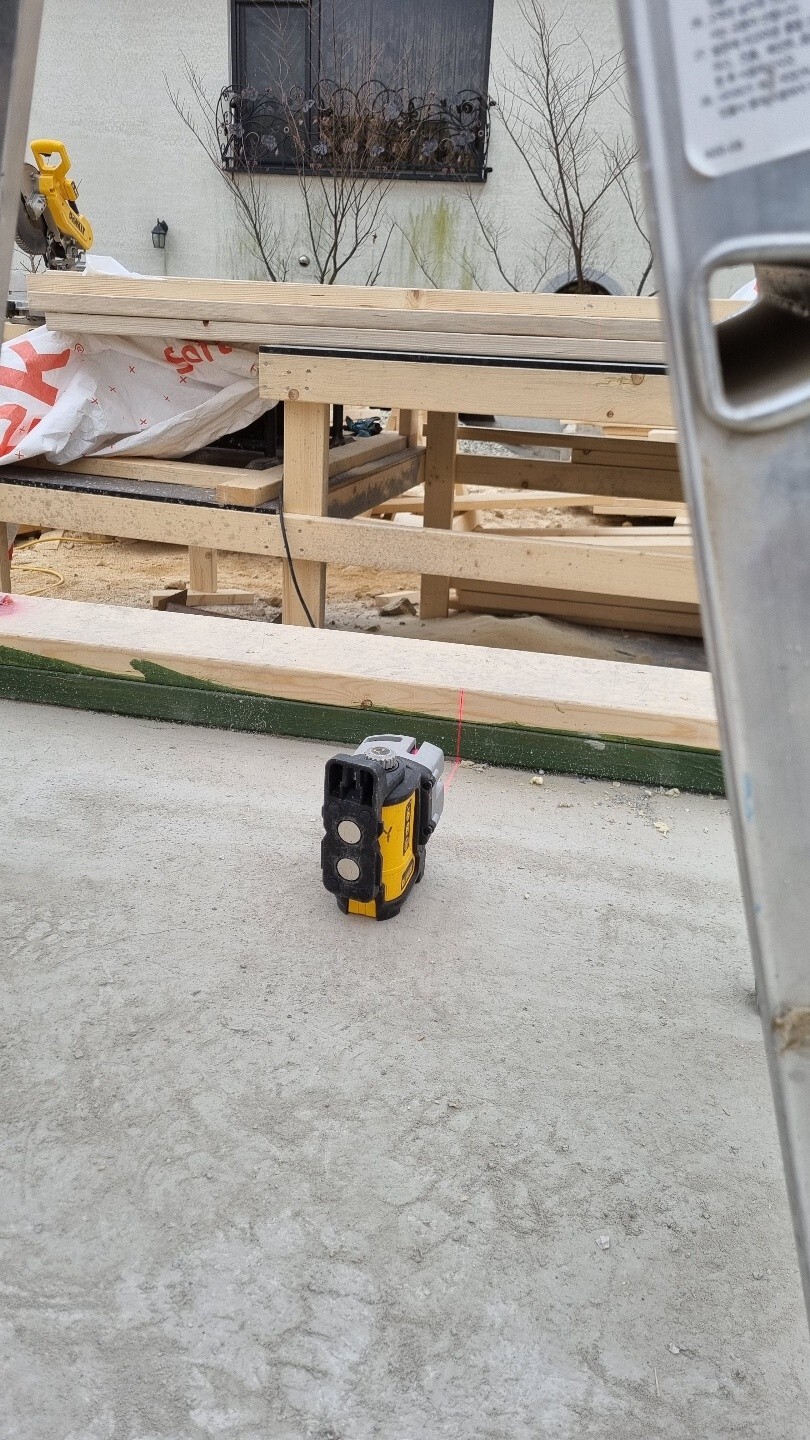

레이저 레벨기를 이용해 벽체의 수직을 확인하고,
구조재를 벽체의 대각 길에 맞게끔 재단 후 먼저 탑 플레이트, 더블 탑 플레이트에 고정시켜주고,
벽체의 수직을 맞추어 바텀 플레이트와 머드씰 , 그리고 스터드에 고정해줍니다.

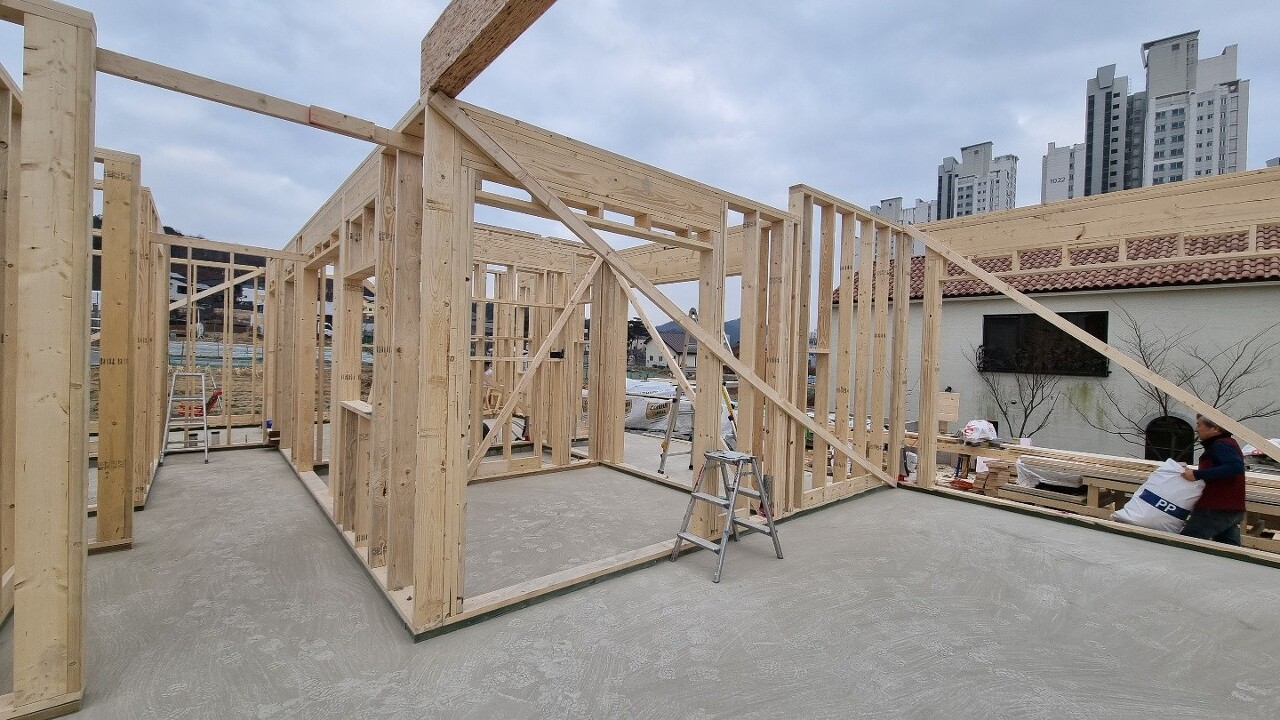

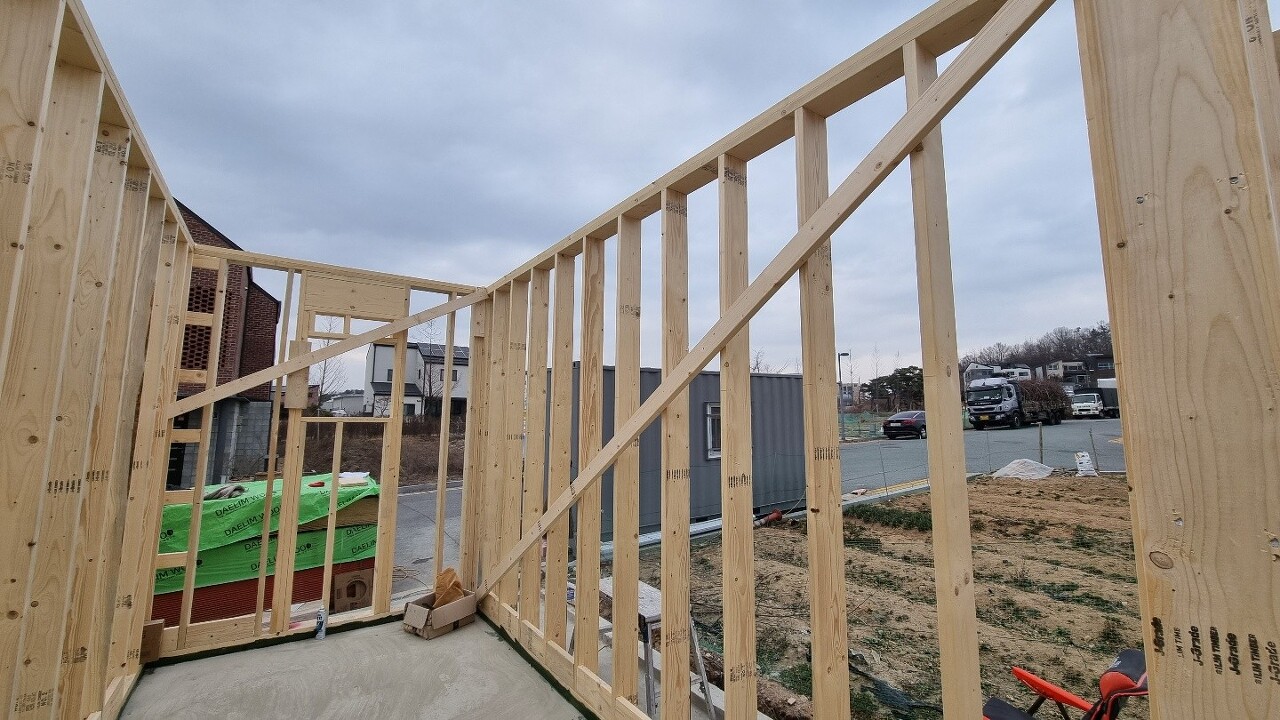

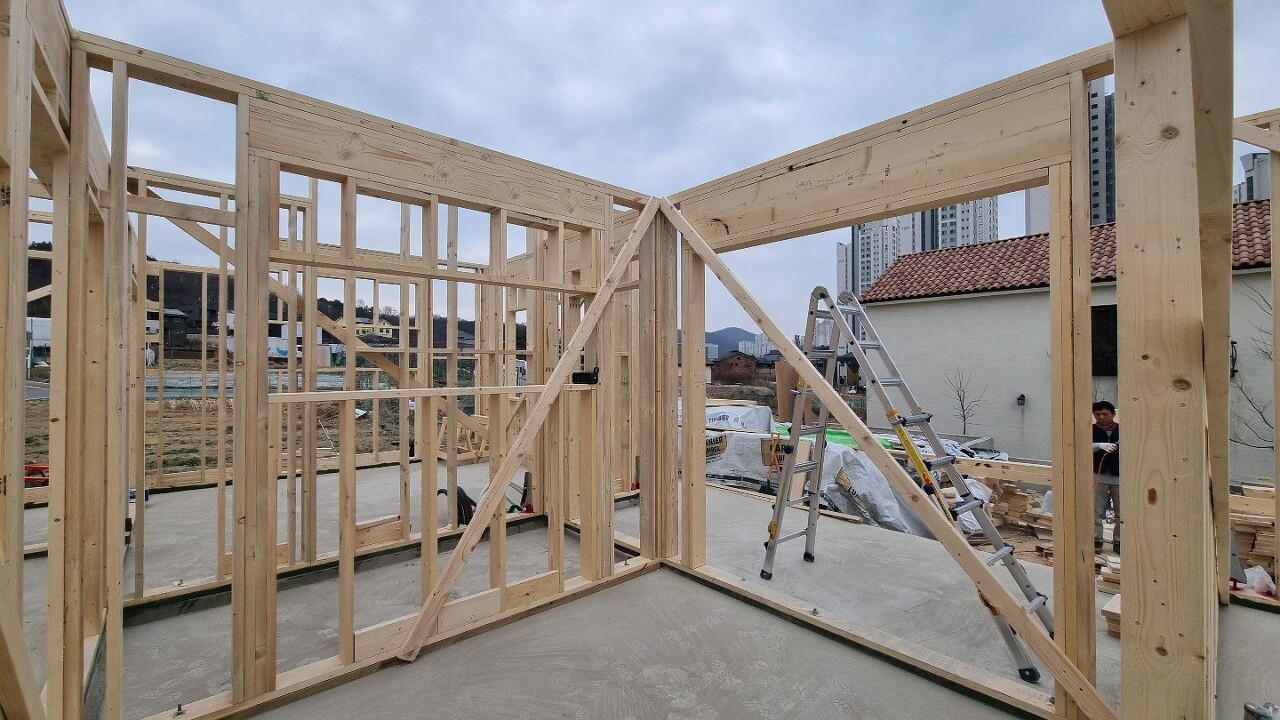

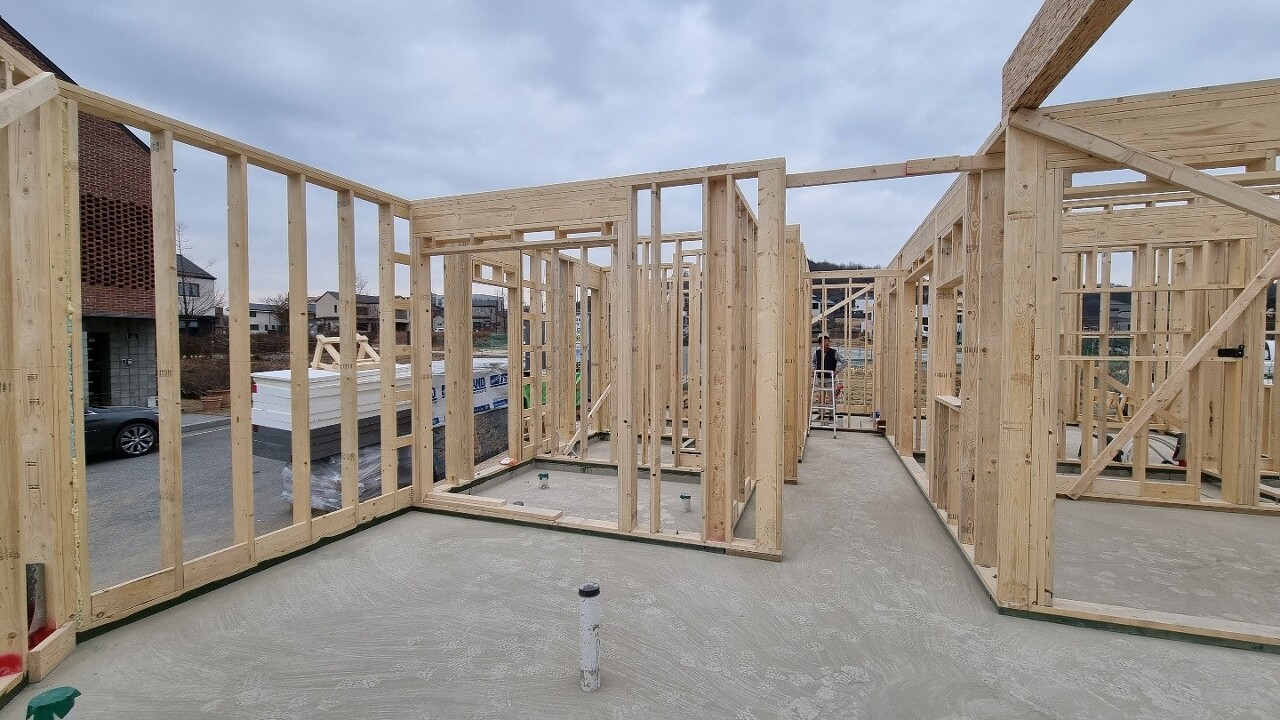

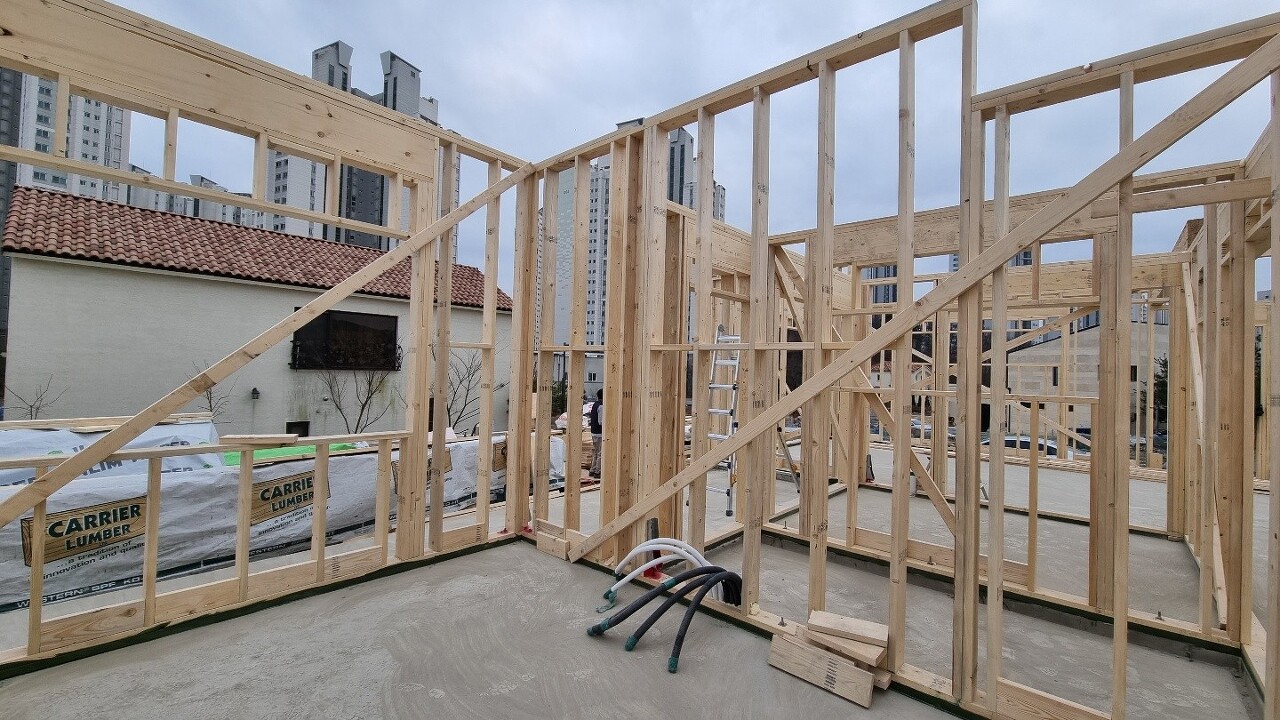

다음은 가새작업 완료사진입니다.
정확하게 가새작업을 완료하였습니다.

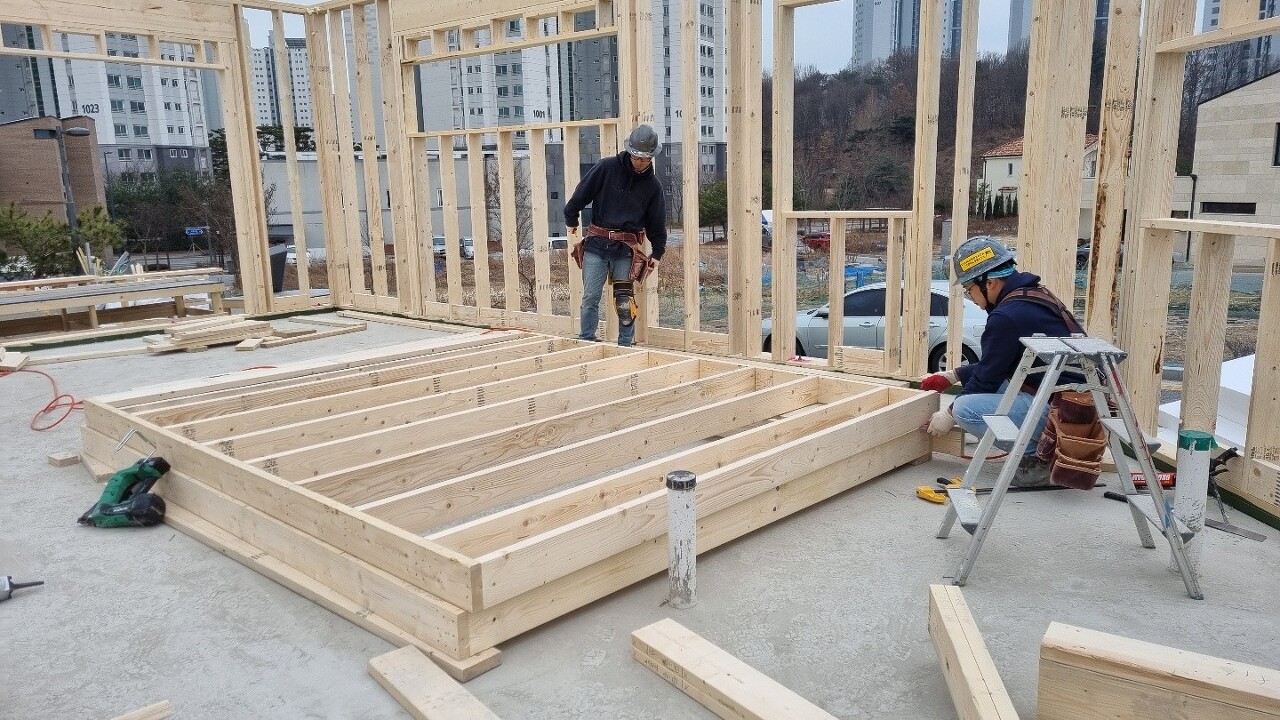

다음은 방통 및 솔리드블로킹 작업중입니다.

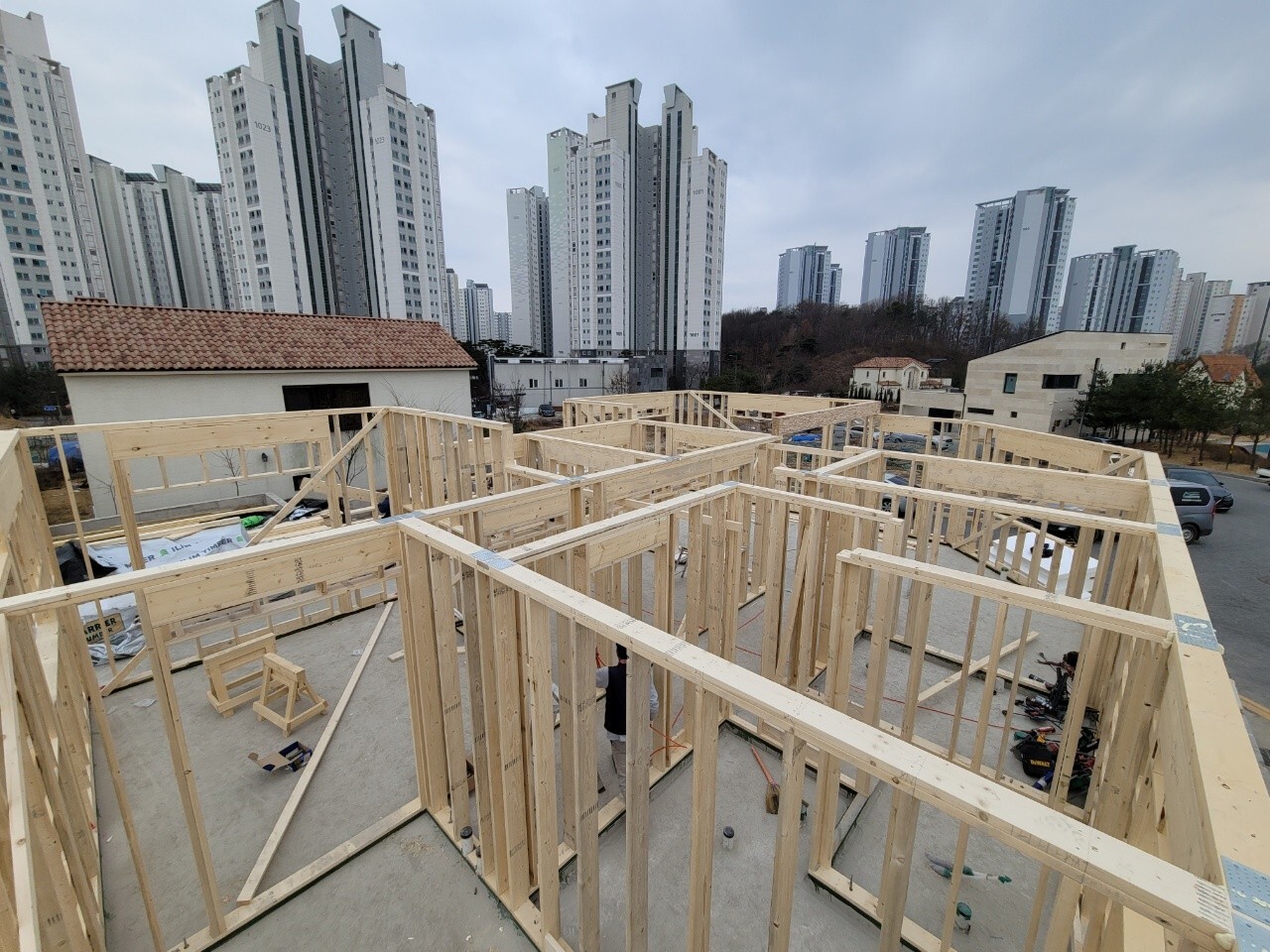

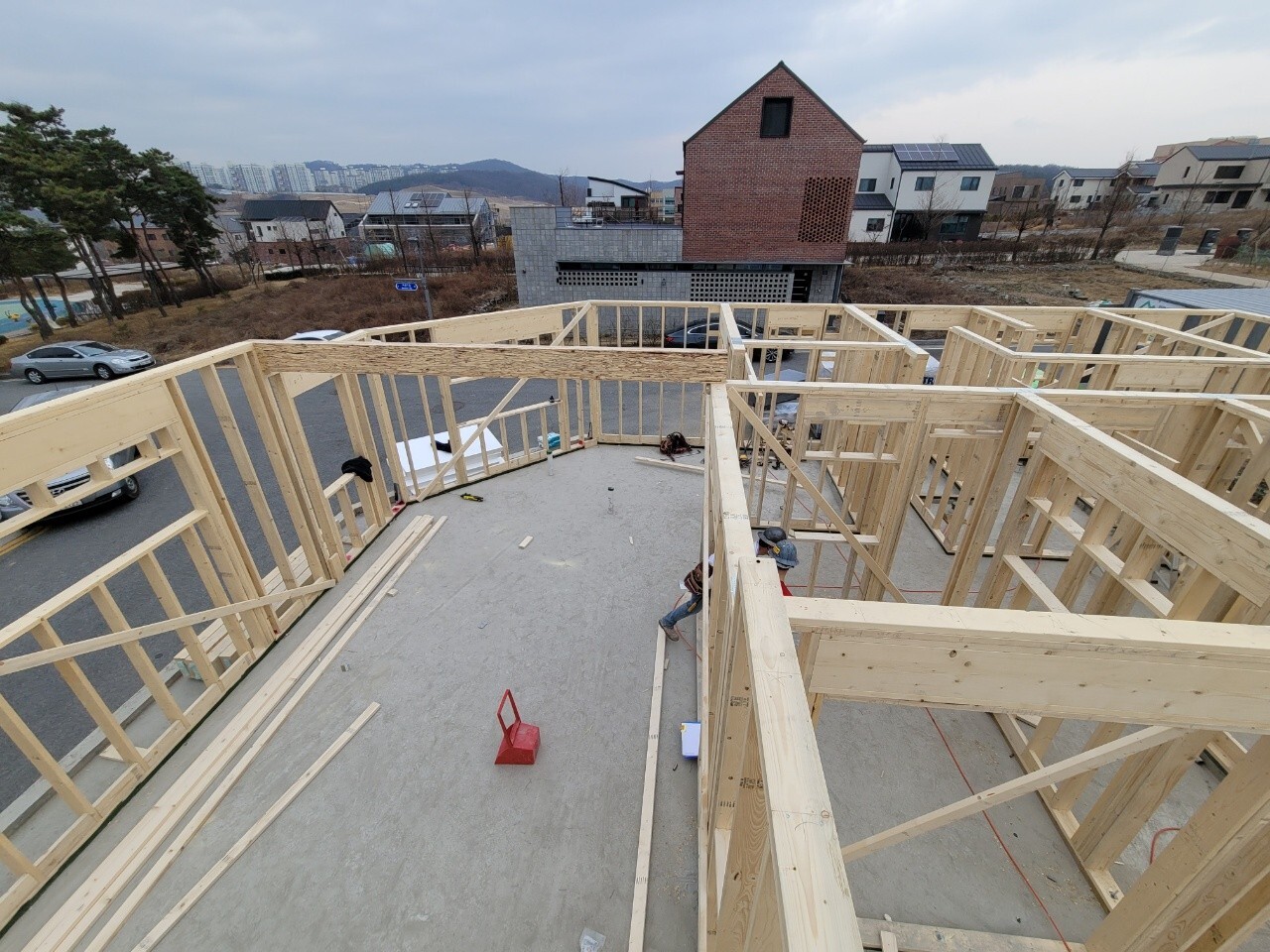

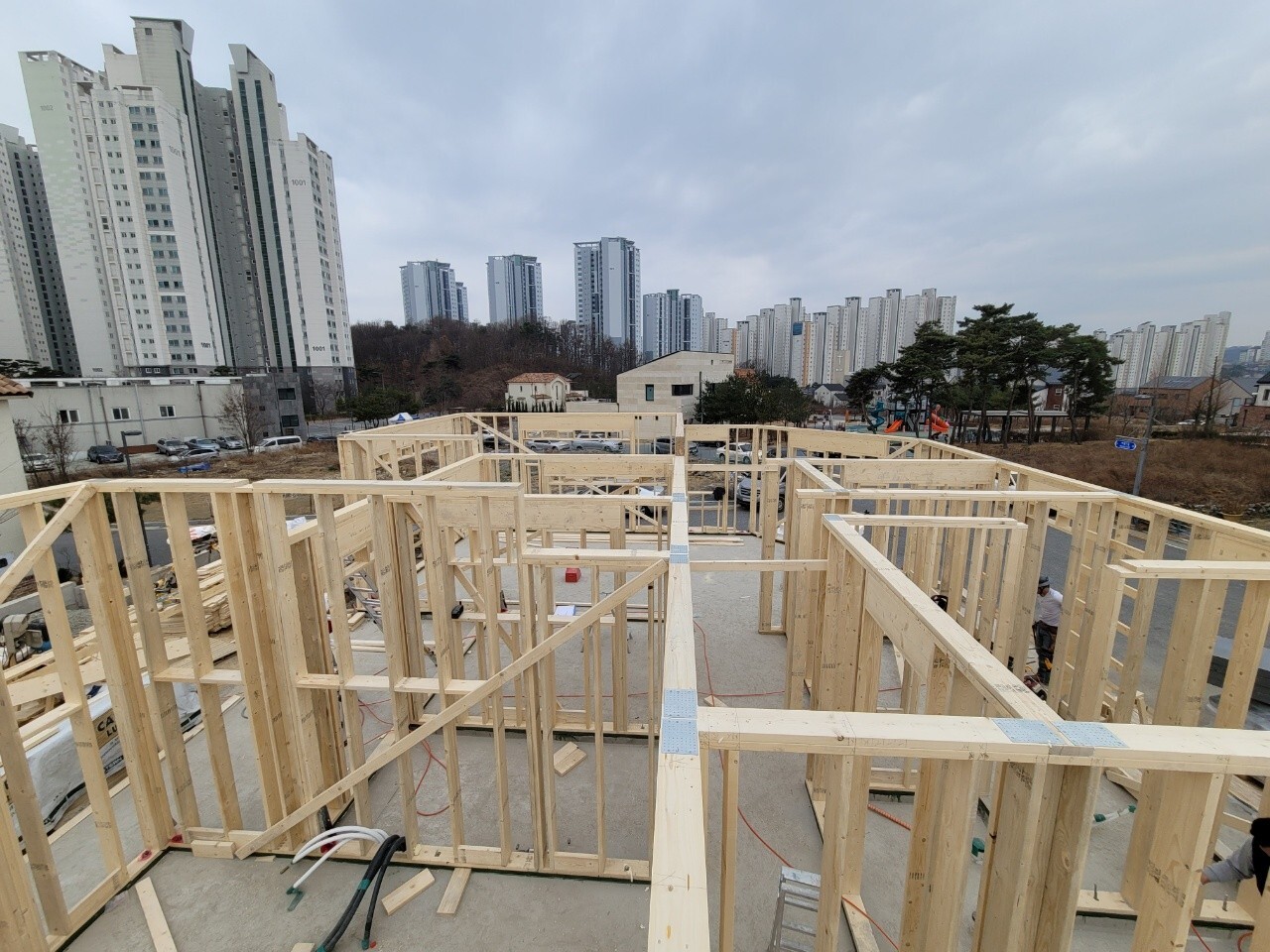

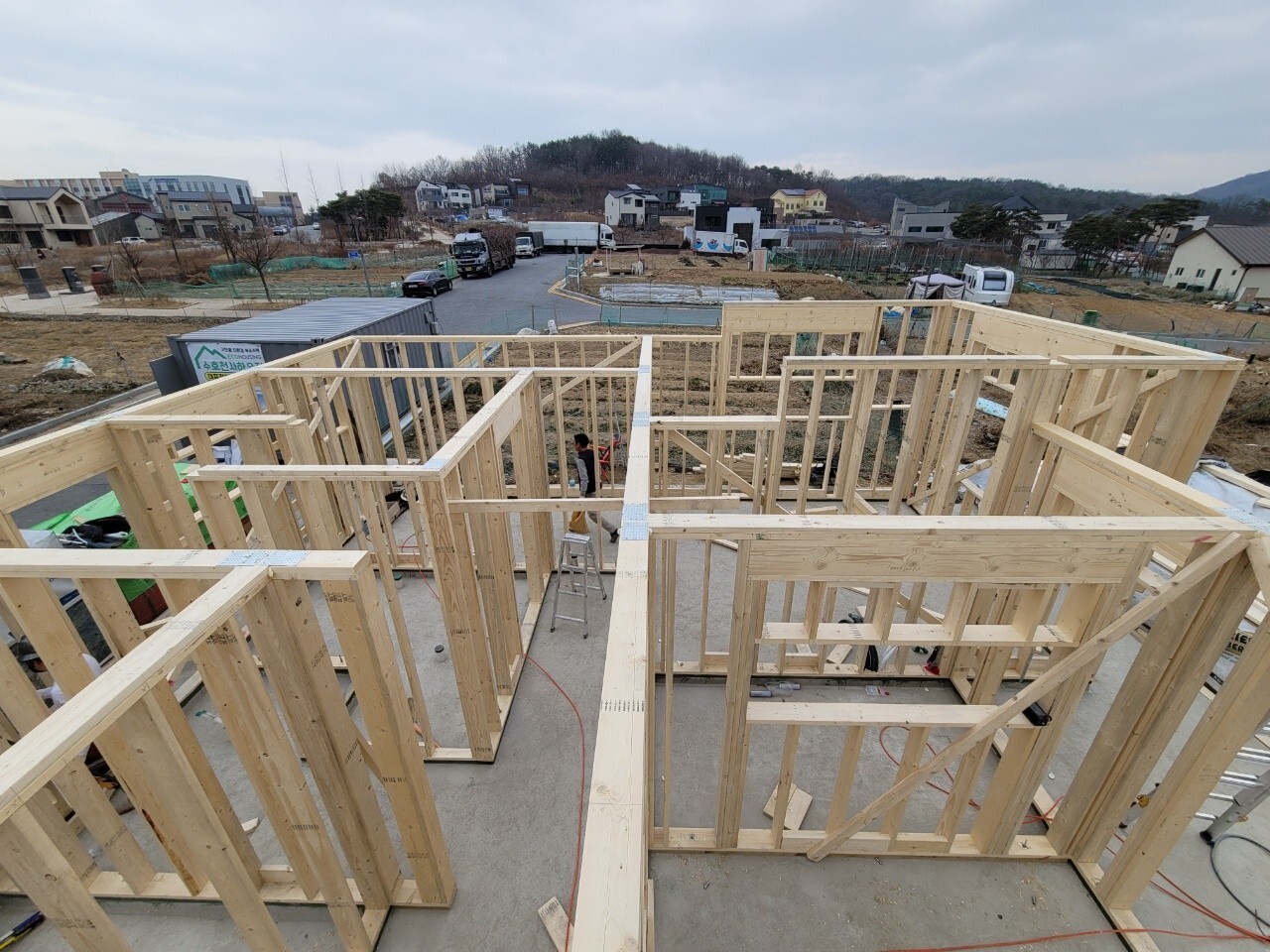

다음은 오늘까지 시공한사진입니다.
오늘은 여기까지 입니다.

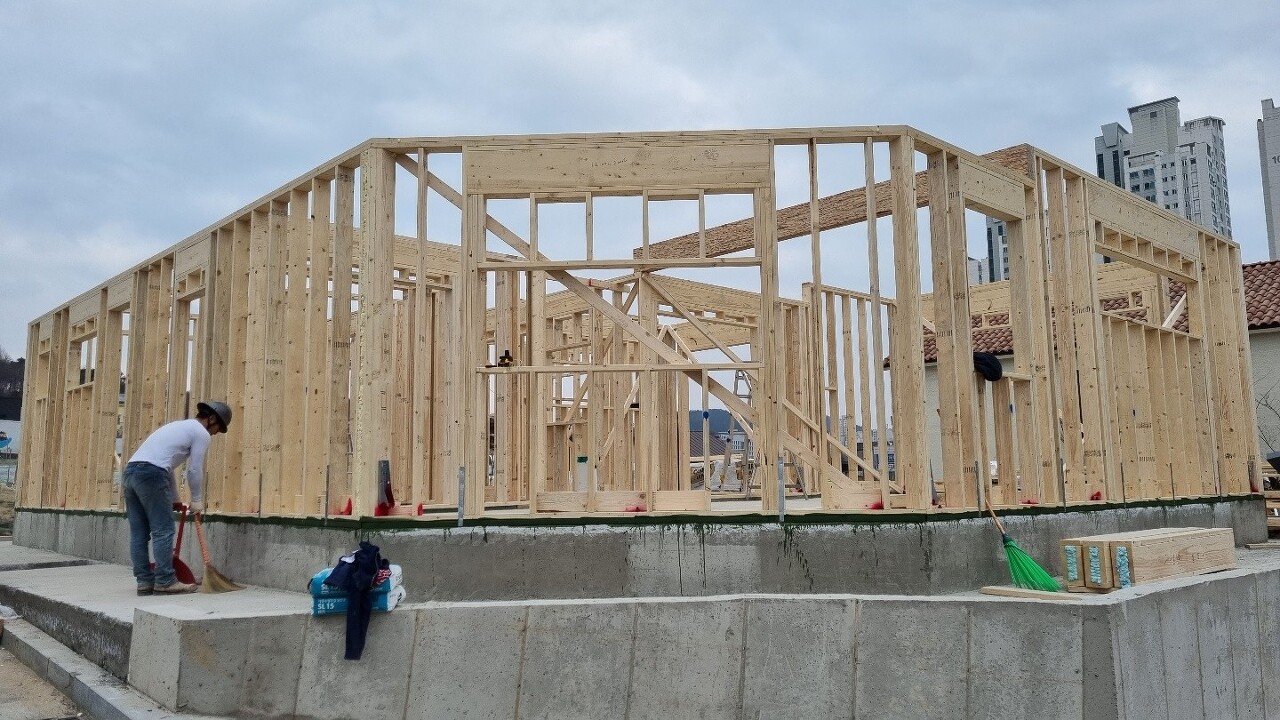

깨끗이 청소후 하루를 마감하였습니다.
오늘도 고생많으셨습니다.
감사합니다!
