날씨 : 맑음
- 금일 근무자
팀 장 : 서태원(8시간)
부팀장 : 오경택(8시간)
팀 원 : 정태영(8시간), 최용모(8시간),
백경운(8시간)
금일품수 (누계) :5(총63.6품)
금일 작업현황
- 외부 합판 시공
- 게이블 시공
- 다락 벽체 시공
- 방통 준비 작업
- 방문 골조 작업
- 철물 시공
내일 예정작업
- 다락 벽체 시공
- 외부 합판 재단 및 시공
- 방통 준비 작업 및 방통 블로킹 시공
- 철물 시공
홍천 화촌 12일차 입니다.
철물 시공이 진행 되었습니다.
외벽에 전용 월 브레싱 철물(WB126C wall bracing)
시공 진행하였습니다.
벽체의 뒤틀림을 잡아주는 역할을 합니다.
스트렙타이와 브레이스 철물은 건물이 지진과 같이 횡방향 힘을 받을 때 이에 효과적으로 저항하기 위한 것입니다.
지진의 횡압력을 받아 건물이 진동할 경우 한쪽 벽체는 압축력을 받는데 반해 반대쪽 벽체는 인장력을 받게 되는데 못으로 연결된 웟층과 아랫층 벽체는 분리될 가능성이 있습니다.
이에 저항하는 구조가 스트렙타이와 벽체 합판입니다. 또한 횡압력이 건물에 작용할 경우 벽체가 좌우로 찌그러질 수가 있는데,
브레이스는 이에 저항하는 구조물입니다.
출처 : 대림우드

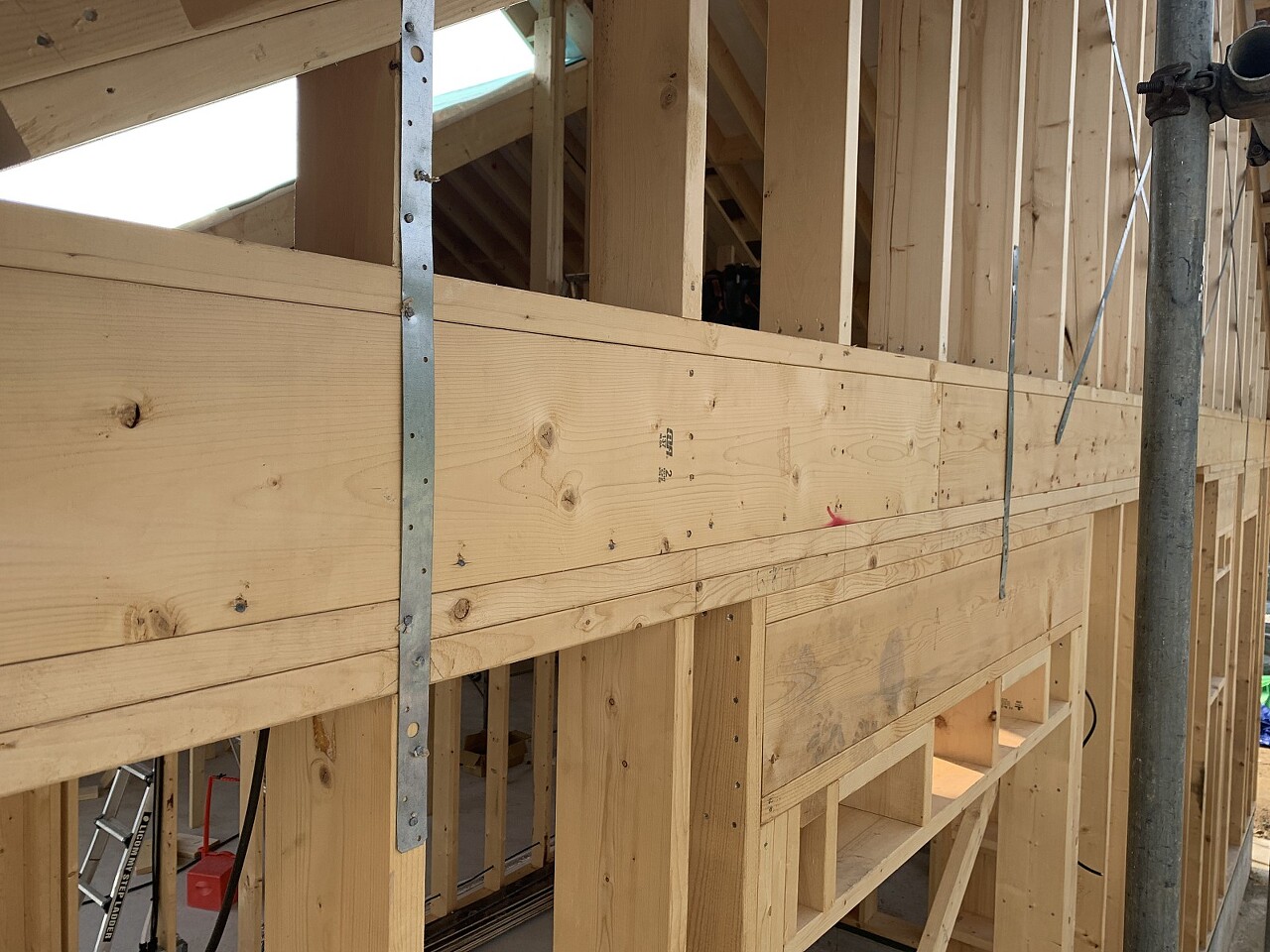

LSTA30 - strap ties 연결철물 시공하였습니다.
스터드, 탑플레이트, 더블탑 플레이트, 다락 플레이트, 스터드까지 하나로 엮어주는 역할을 합니다.
지진과 강한 바람에 대응하는 신형 홀다운
HDU 시리즈는 유사상품보다 설치가 용이하고 보다 큰 하중을 견디며 저비용이 소요됩니다.
HDU 시리즈는 제작과정에서 이미 일정하중 하에서 소성변형 과정을 거쳐 고강도를 가지고 있으며 타 상품과는 다르게 용접없이 하나의 주물로 제작되어 하중에 대한 저항이 매우 뛰어납니다.
또한 패스너의 수가 적게 소요되는 SDS (스트롱 드라이브 스크류)를 사용하여 목재를 자리잡도록 한 상태에서 직접 설치하기 때문에 간편하면서도 최대의 효과를 얻을 수 있습니다.
출처 : 대림우드
마지막으로 우레탄폼으로 기밀 해주었습니다.
외부 합판 시공을 위해

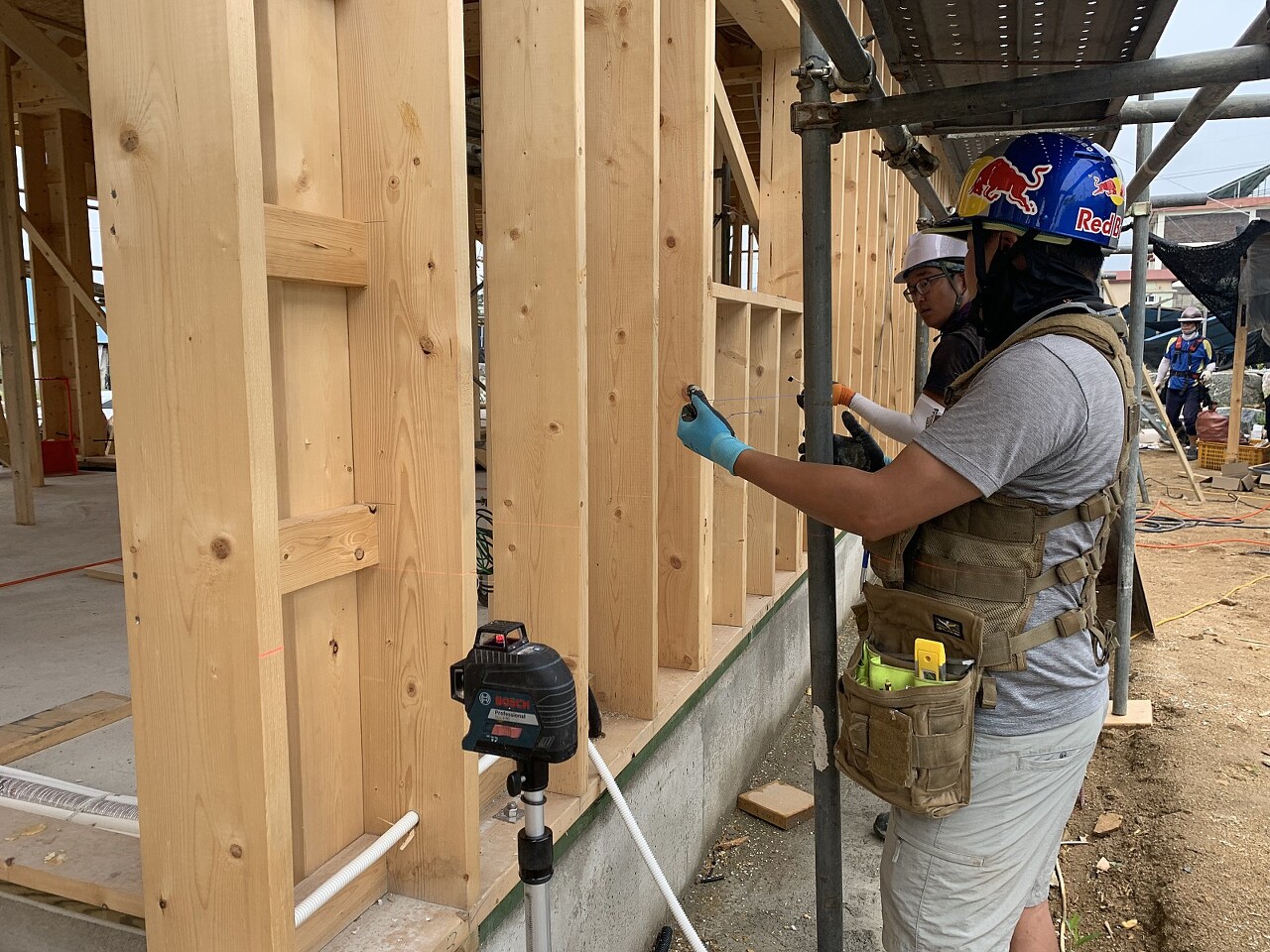

레이저 레벨기로 기준이 되는 라인을 잡아줍니다.
레이저 레벨기로 라인 체크 후 쵸크를 통해 표시해준 상태에서 일정한 높이로 합판을 시공 합니다.
외부합판 시공시
'weather logic' 방수보드 시공하였습니다 .
출처 : 대림우드
합판 시공할 때는 합판과 합판의
이음매를 3mm (1/8인치) 띄워서 시공합니다.
합판이 주변 환경에 따라 팽창시
합판의 손상을 막기 위한 것입니다.
벽체와 지붕이 만나는 사이에 물이 침투하는 것을 방지하기 위하여 처마 밑 높이에 맞추어 외부 합판을 시공하였습니다.
합판이 림조이스트에서 만나게 해주어,
일체화 효과를 주었습니다.
합판과 합판이 위 아래에서 만날 때
이음매가 서로 만나지 않게끔 시공하였고 ,
합판의 외부라인은 6인치간격,
그 외는 12인치 간격으로 못을 박아 시공하였습니다.
오후에 갑작스럽게 소나기가 내려
자재 보양하였습니다.
다행이 20분 후 비가 그처 시공이 진행 되었습니다.
다락에서는 게이블 스터드 시공이 진행 되었습니다.
태영빌더님께서 몸을 사리지 않고
열정적으로 시공해주셨습니다.^^

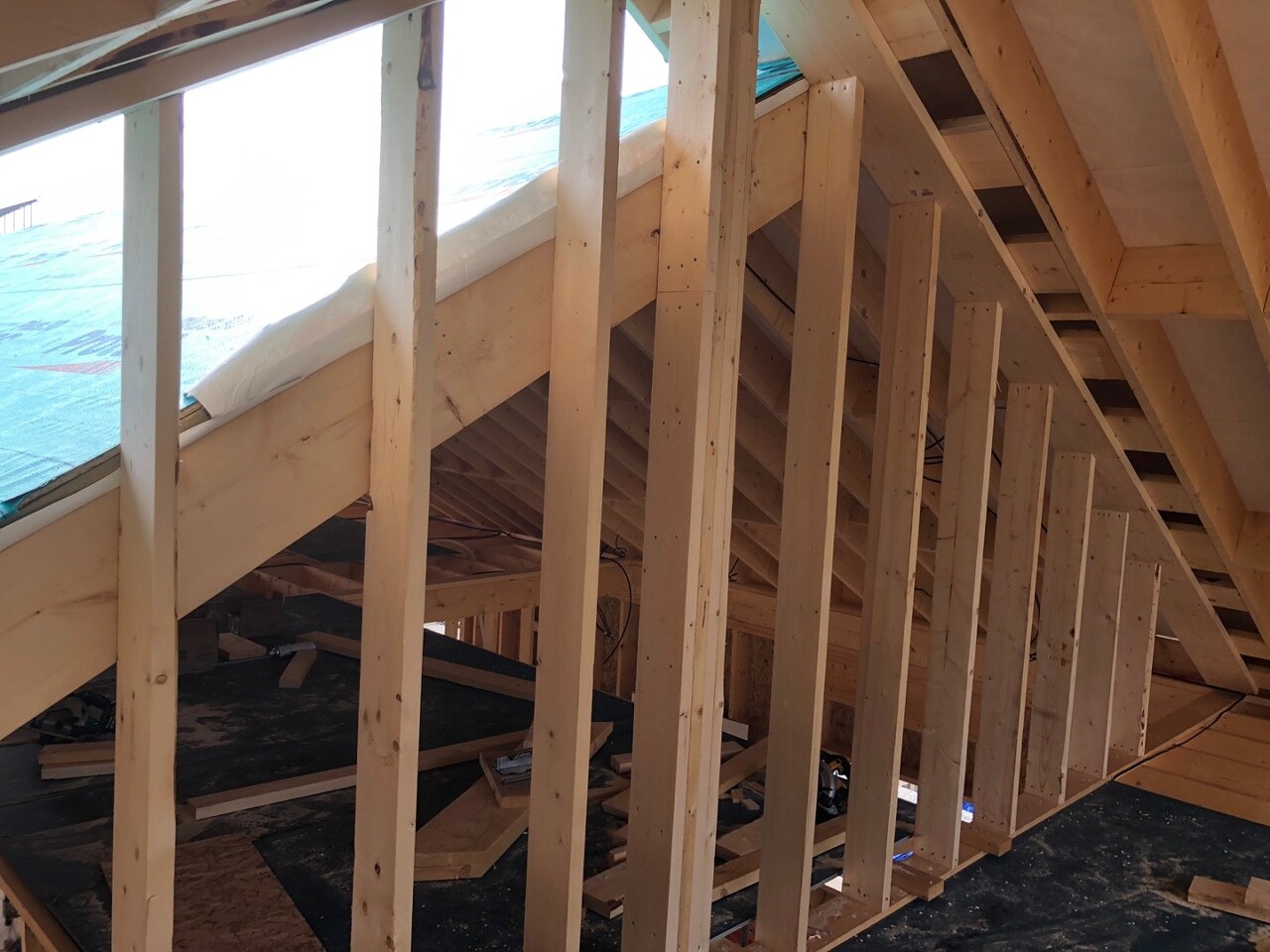

다락 게이블 스터드 시공된 모습 입니다.

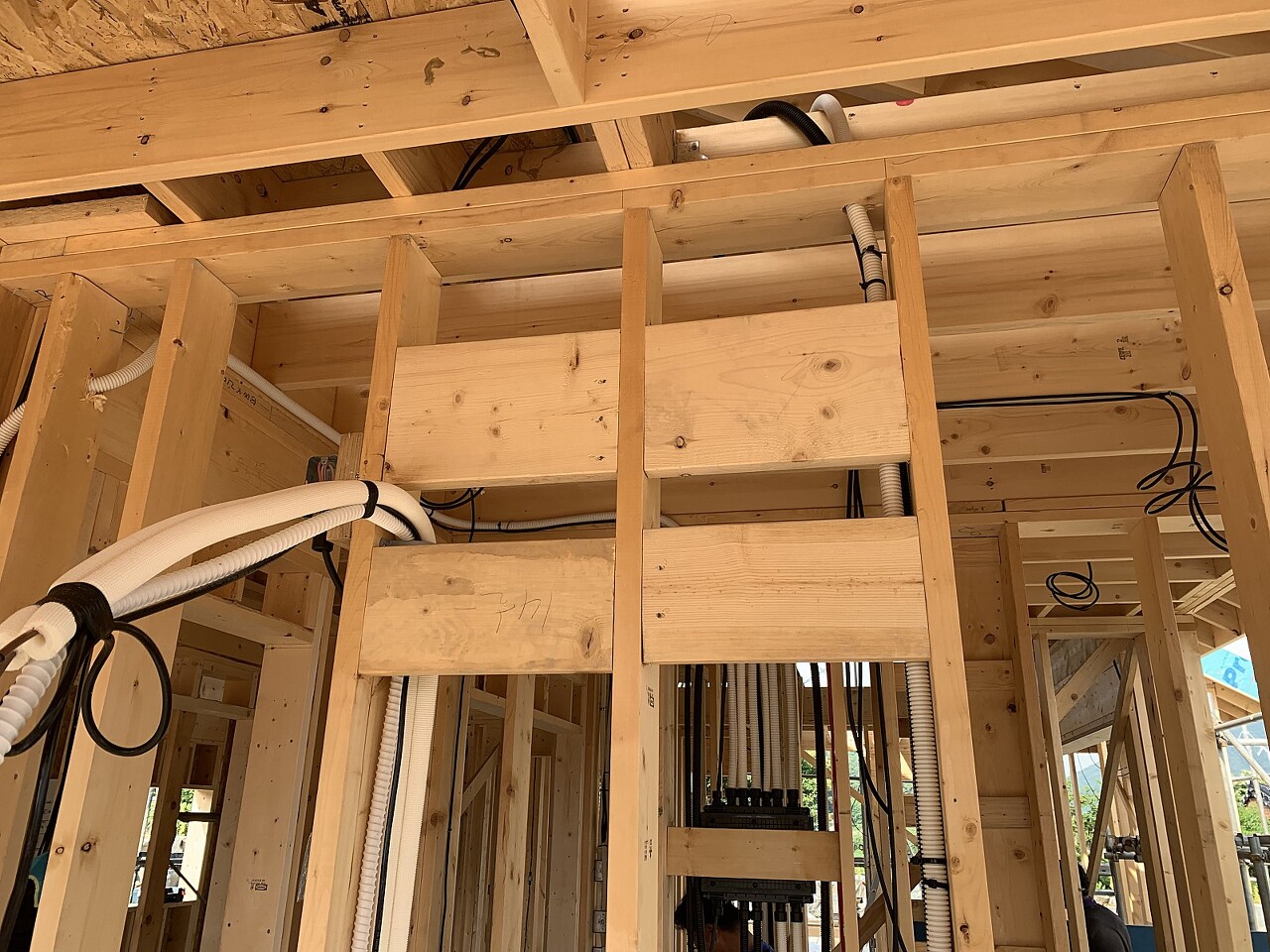

내부에서는 방통 준비 작업과 목작업 진행 되었습니다.
에어컨과 전등 상 작업이 진행 되었습니다.
실내 각 방문 방통작업이 진행 되었습니다.

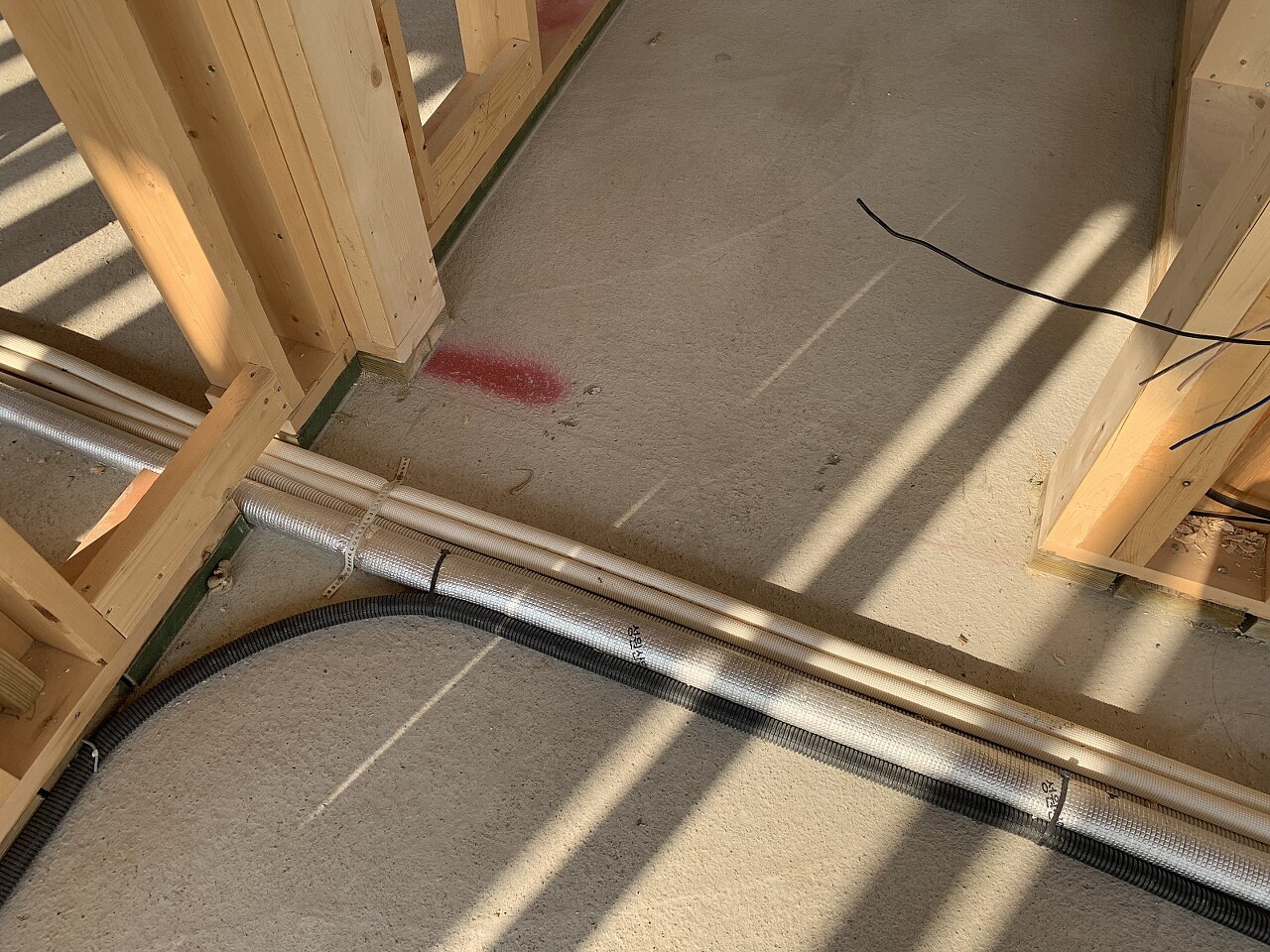

설비 엑셀 배관이 시공 되는 곳은
미리 컷팅하여 방통시 시공이 원활하도록 하였습니다.
오늘 하루도 현장 정리 및
청소와 자재 보양 후 마무리 하였습니다.
