210616 수 [홍천 화촌] 2일차 토대 시공, 플레이트 레이아웃, 헤더 제작 및 스터드 재단, 벽체 시공, 테이블쏘 작업대 제작 [수호천사 하우징] [직영건축] [목조주택]

날씨 : 맑음

​

- 금일 근무자

​

팀 장 : 서태원 (8시간)

부팀장 : 오경택 (8시간)

팀 원 : 정태영 (8시간), 최용모 (8시간), 백경운(8시간)

​

금일품수 (누계) :5(총10.6품)

​

- 금일 작업현황

​

- 테이블쏘 작업대 제작

- 토대 시공

- 플레이트 레이아웃

- 헤더 제작 및 스터드 재단

- 벽체 시공

​

내일 예정작업

​- 플레이트 레이아웃

- 헤더 제작 및 스터드 재단

- 벽체 시공

​

​

홍천 화촌 2일차 입니다.

​

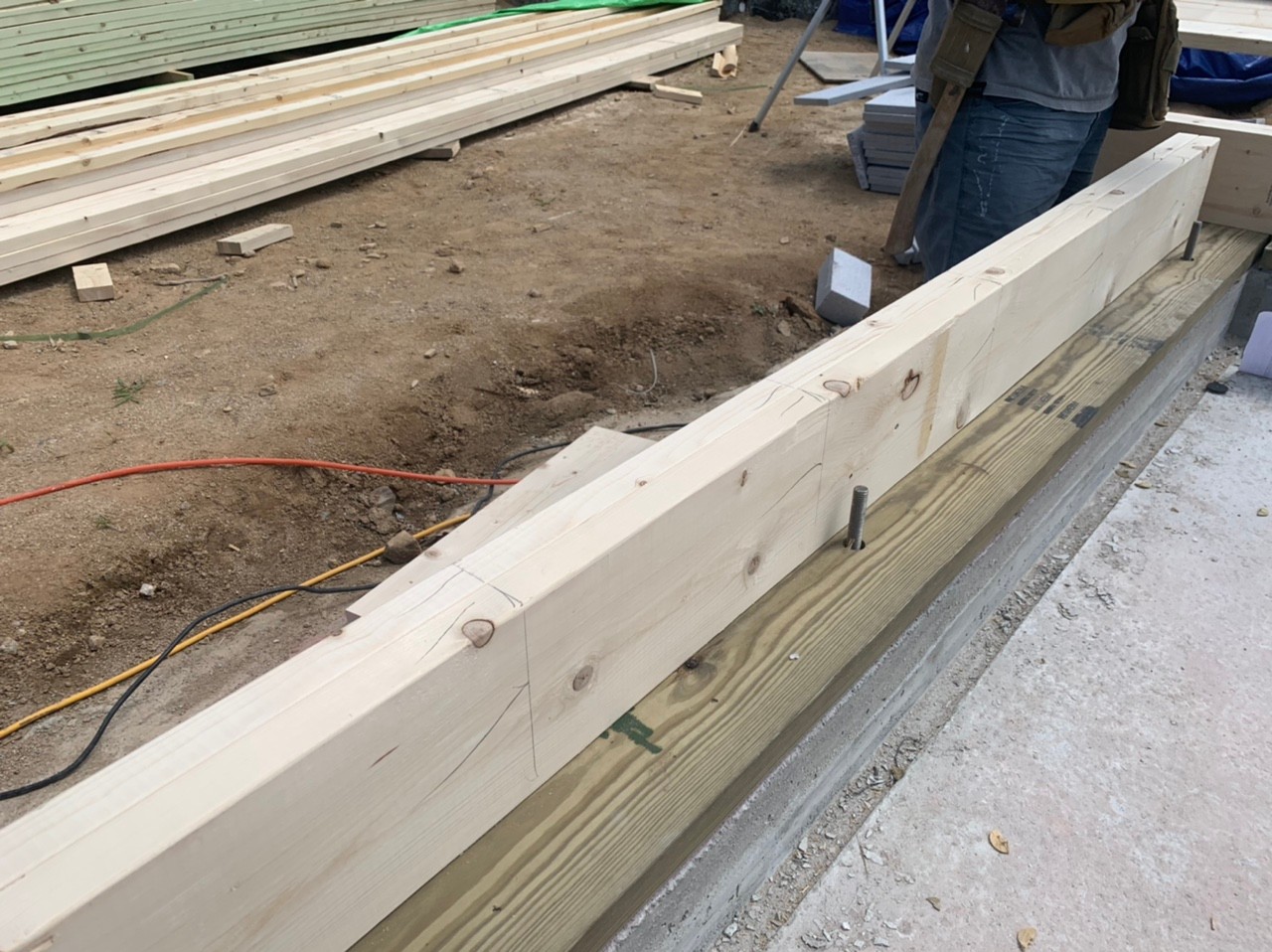

도면 치수에 맞춰 머드실을 재단한 후

L 앙카 위치에 맞게 타공하여 시공합니다.

​

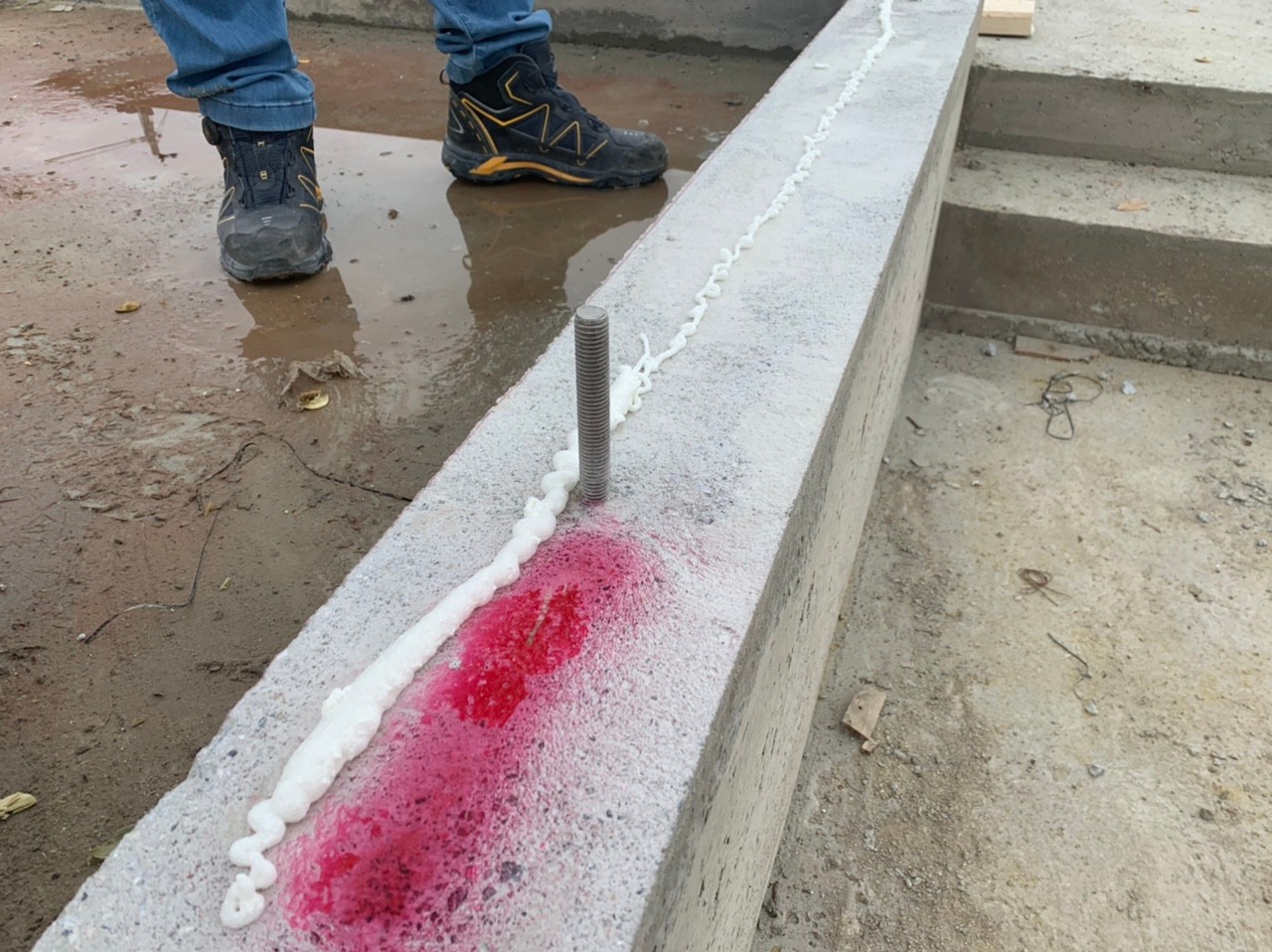

우레탄 폼을 통해 기밀을 높여주었습니다.

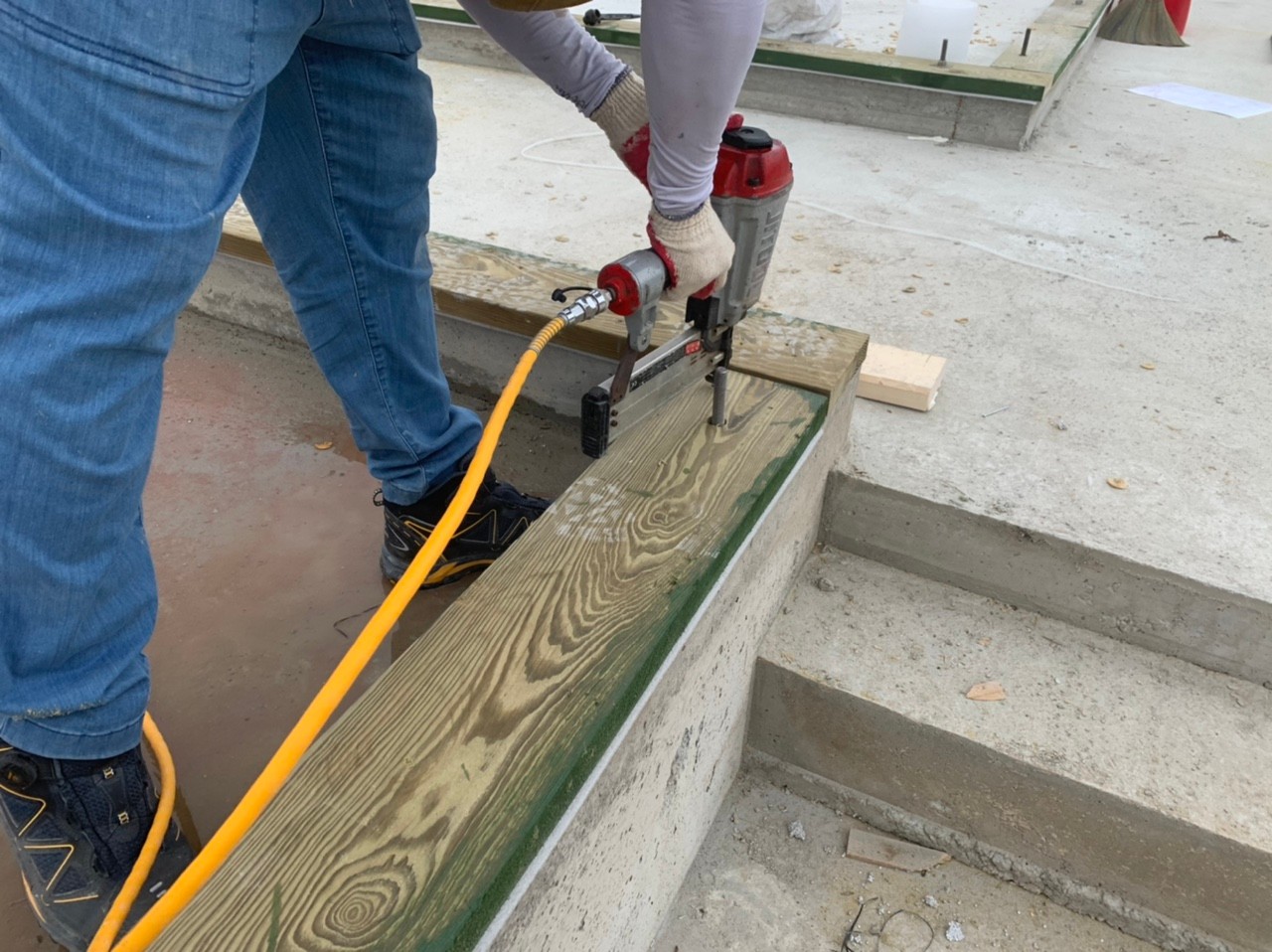

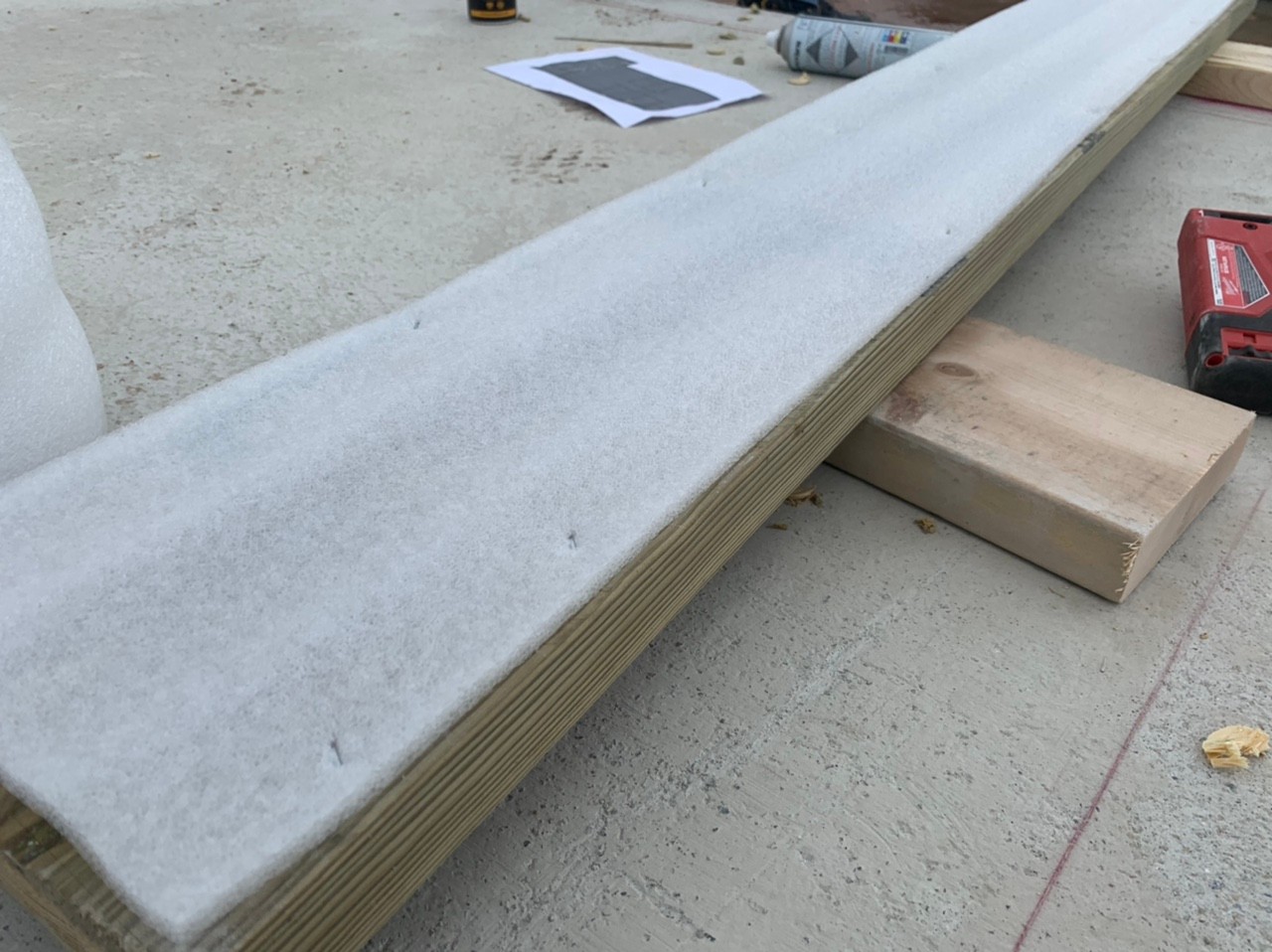

L 앙카 타공한 토대에 씰 실러를 타카로 고정 하여 줍니다.​

*씰 씰러는 콘크리트의 수분으로부터 목재를 보호 해주며 또한 기초와 머드씰(토대) 사이의 공기유입을 막아줍니다.

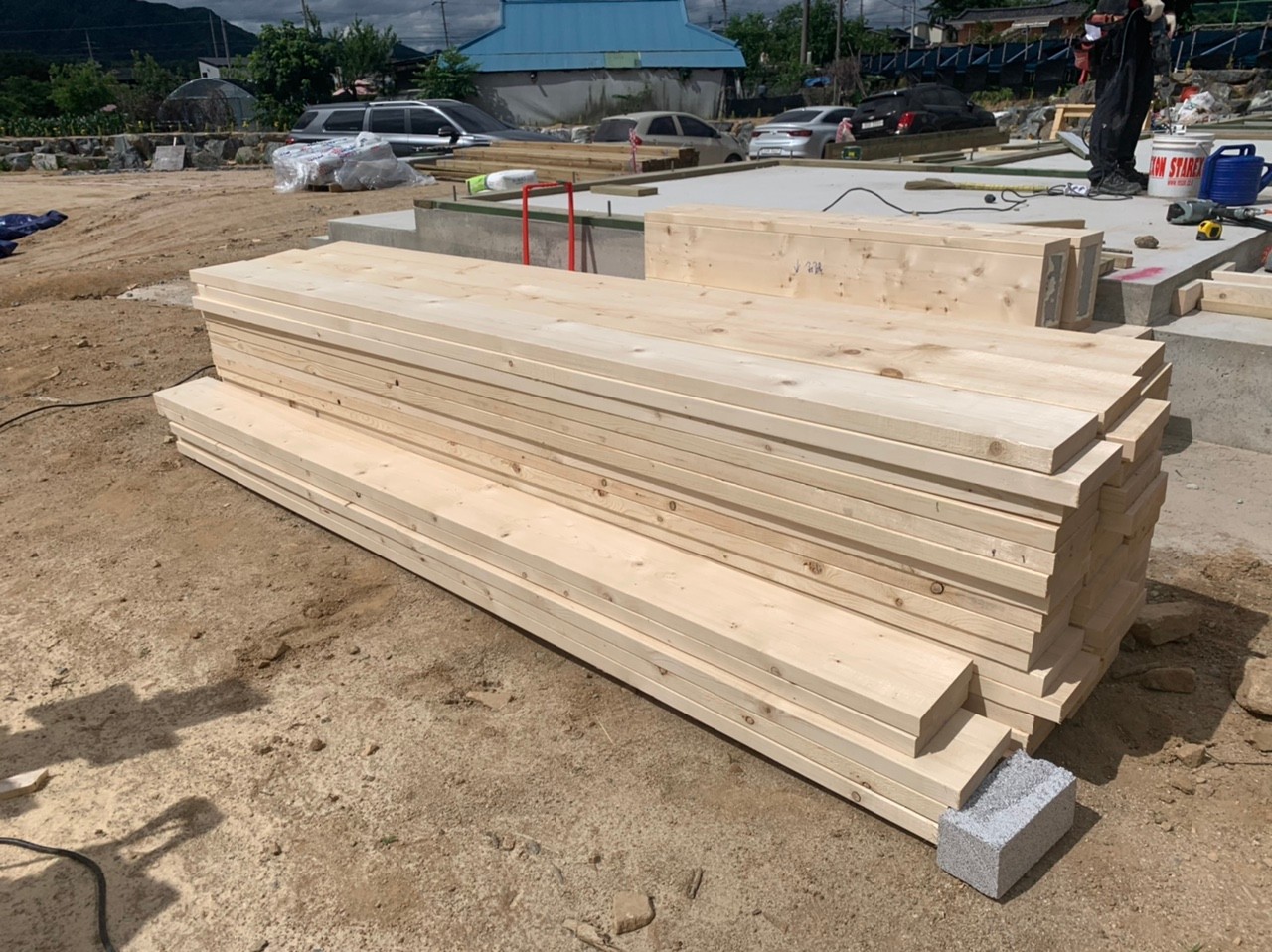

톱사를 맡아주신 태영빌더가

골조 스터드와 헤더 재단을 해주셨습니다.

​

이번 홍천 화천은 중부1지역으로

단열값을 맞추기위해 외기에 직접 면하는 외벽체들은

2*8구조목으로 시공합니다.

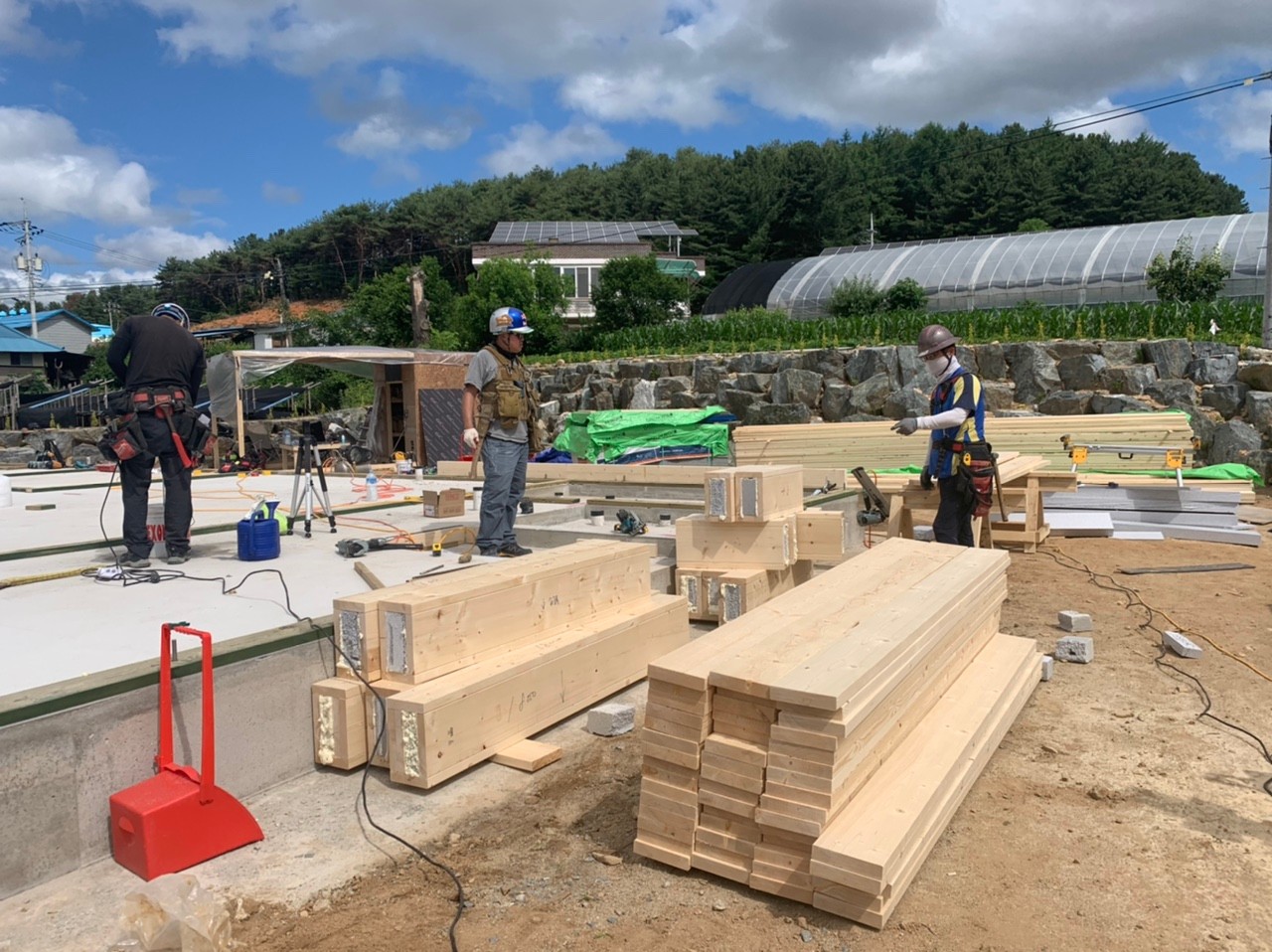

부팀장님께 외벽에 들어갈 헤더 제작을 해주셨습니다.

​

헤더는 개구부 상부의 수직하중을

보강해주는 부재 입니다.

​

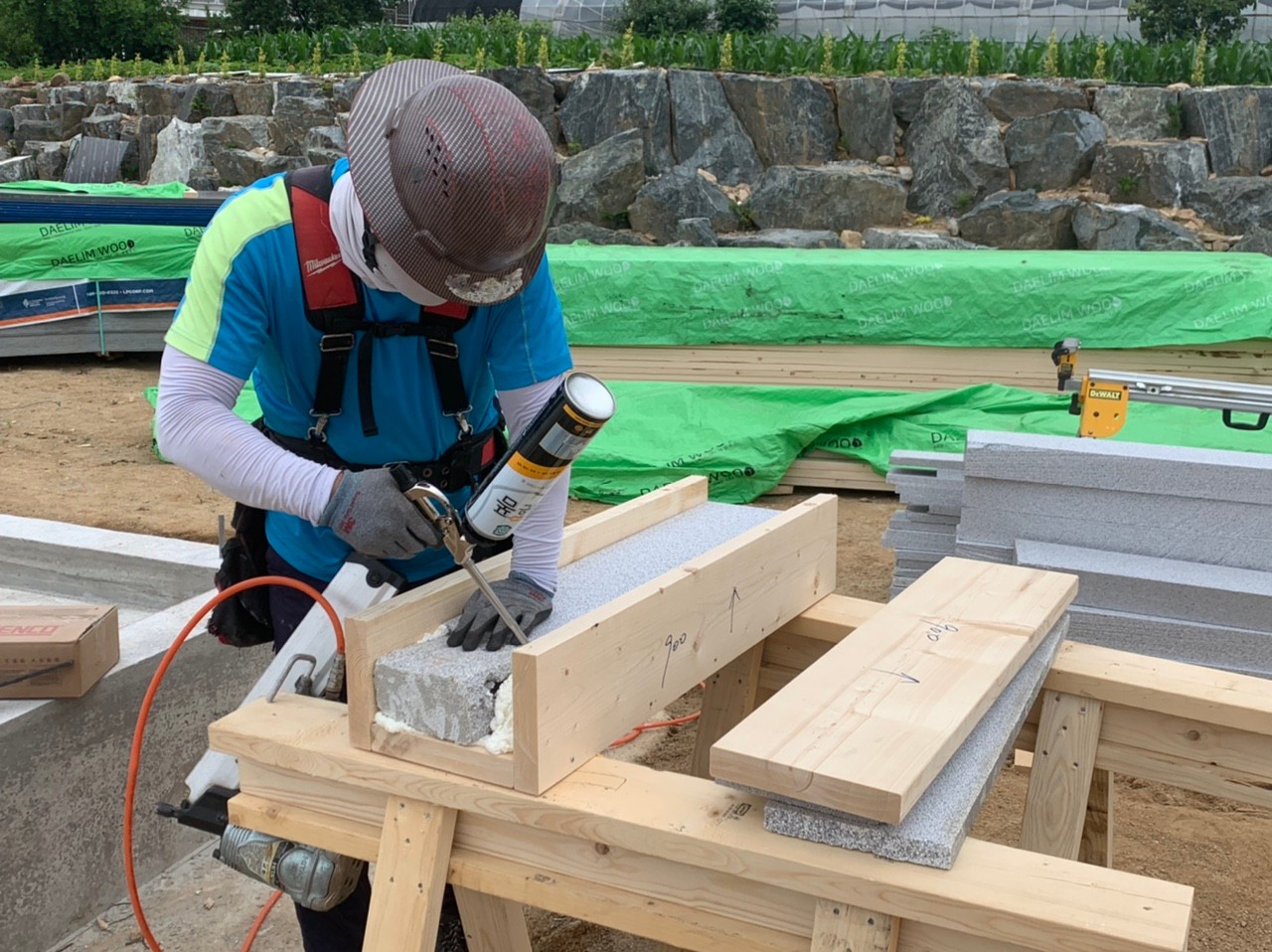

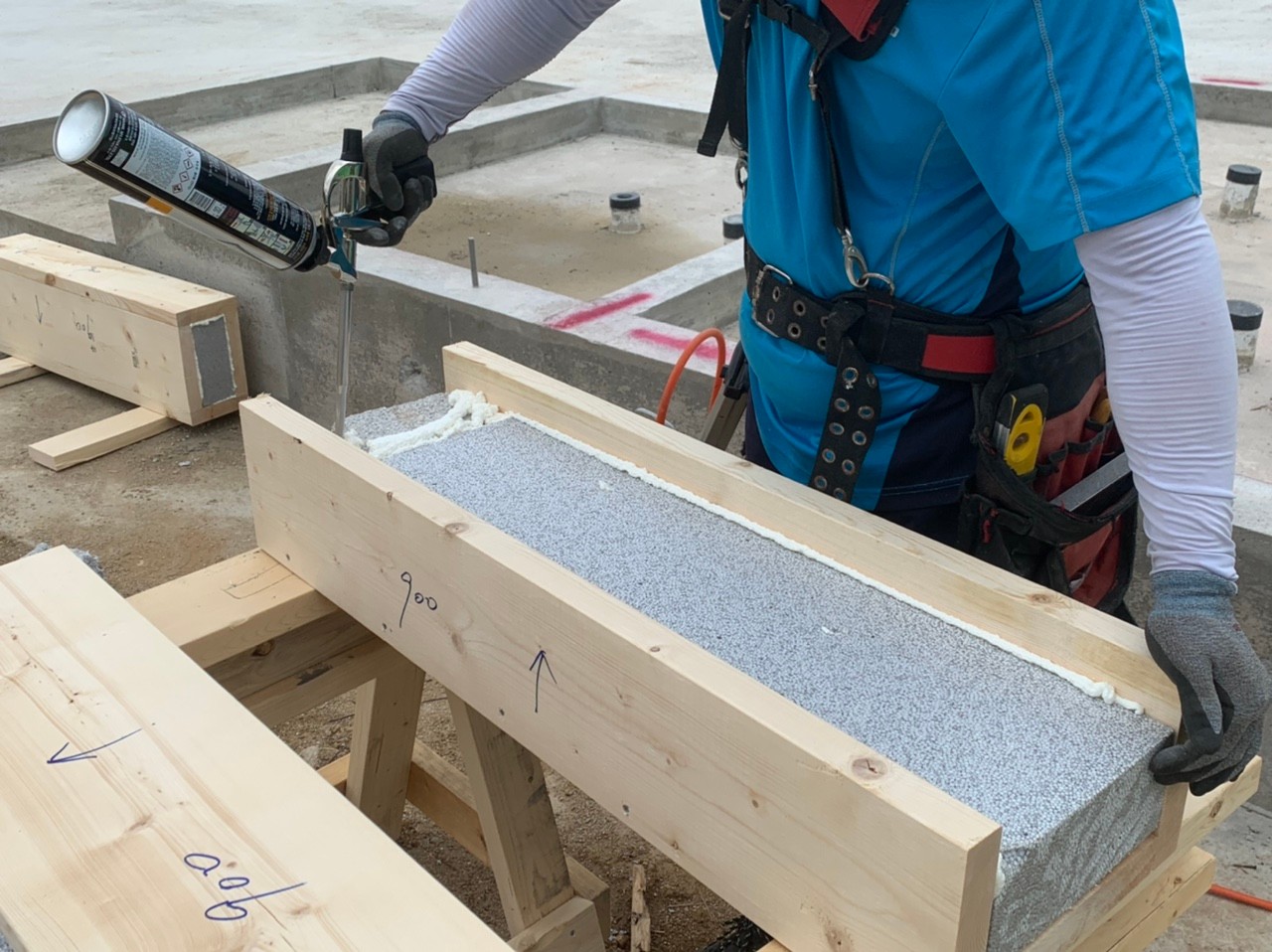

외벽 헤더에는 2*10 구조목으로 EPS폼과

우레탄 폼을 넣어서 기밀 시공 하였습니다.

​

스판이 긴 헤더는 중간에 합판 2장을 넣어 빔으로 제작하였습니다. 빔으로 만들 때에는 글루를 사용하였습니다.

​

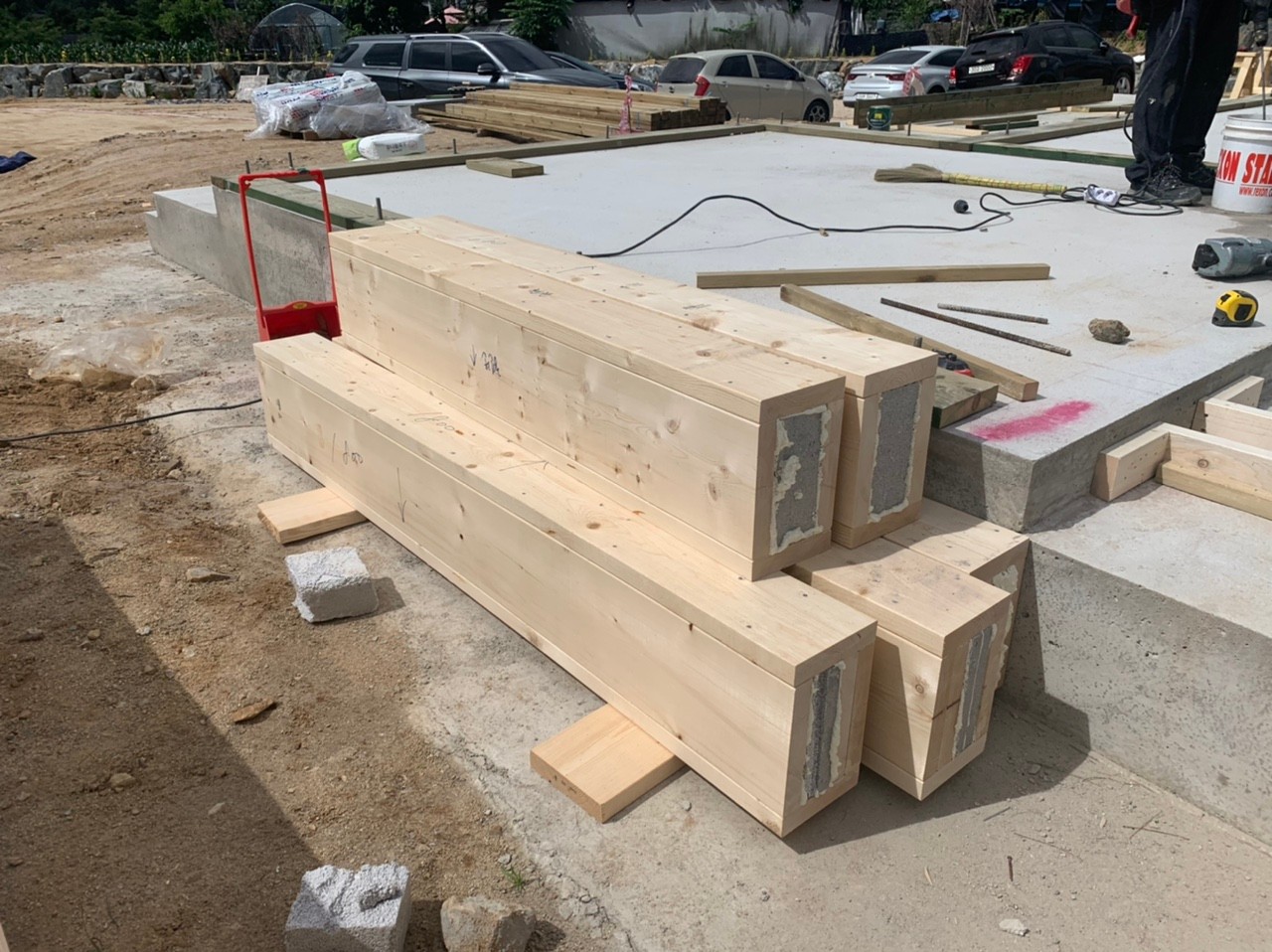

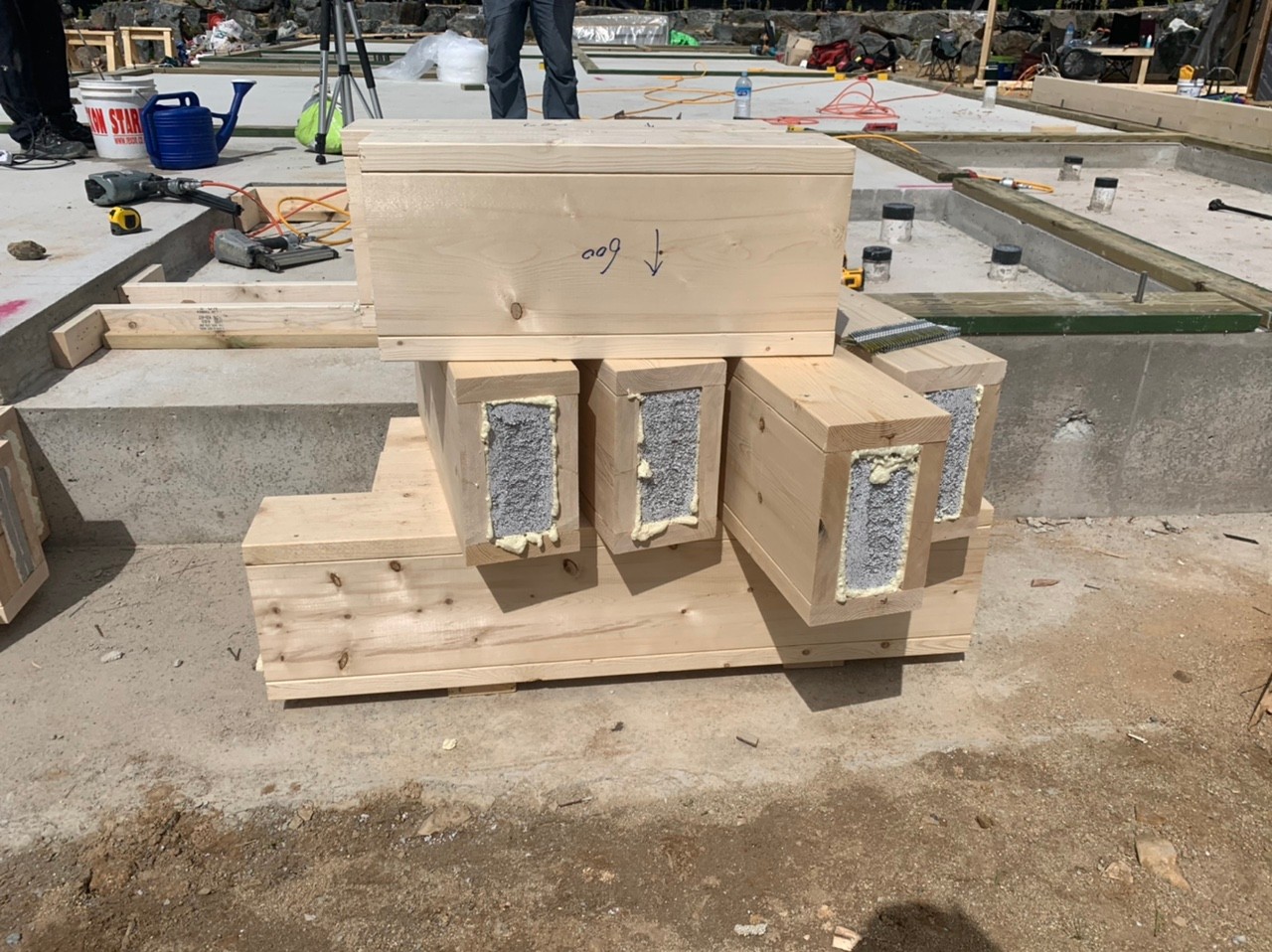

완성된 외벽 헤더 모습 입니다.

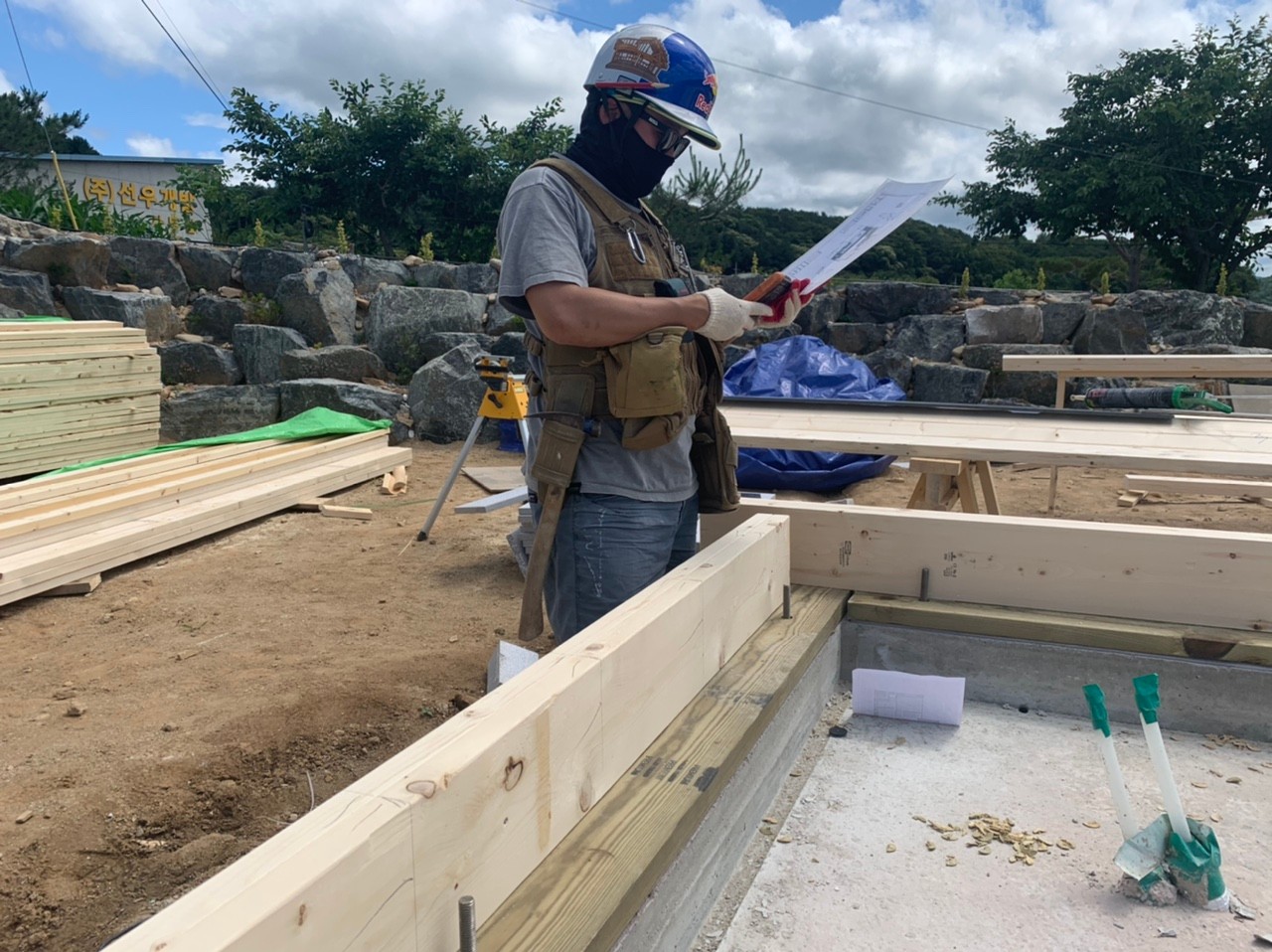

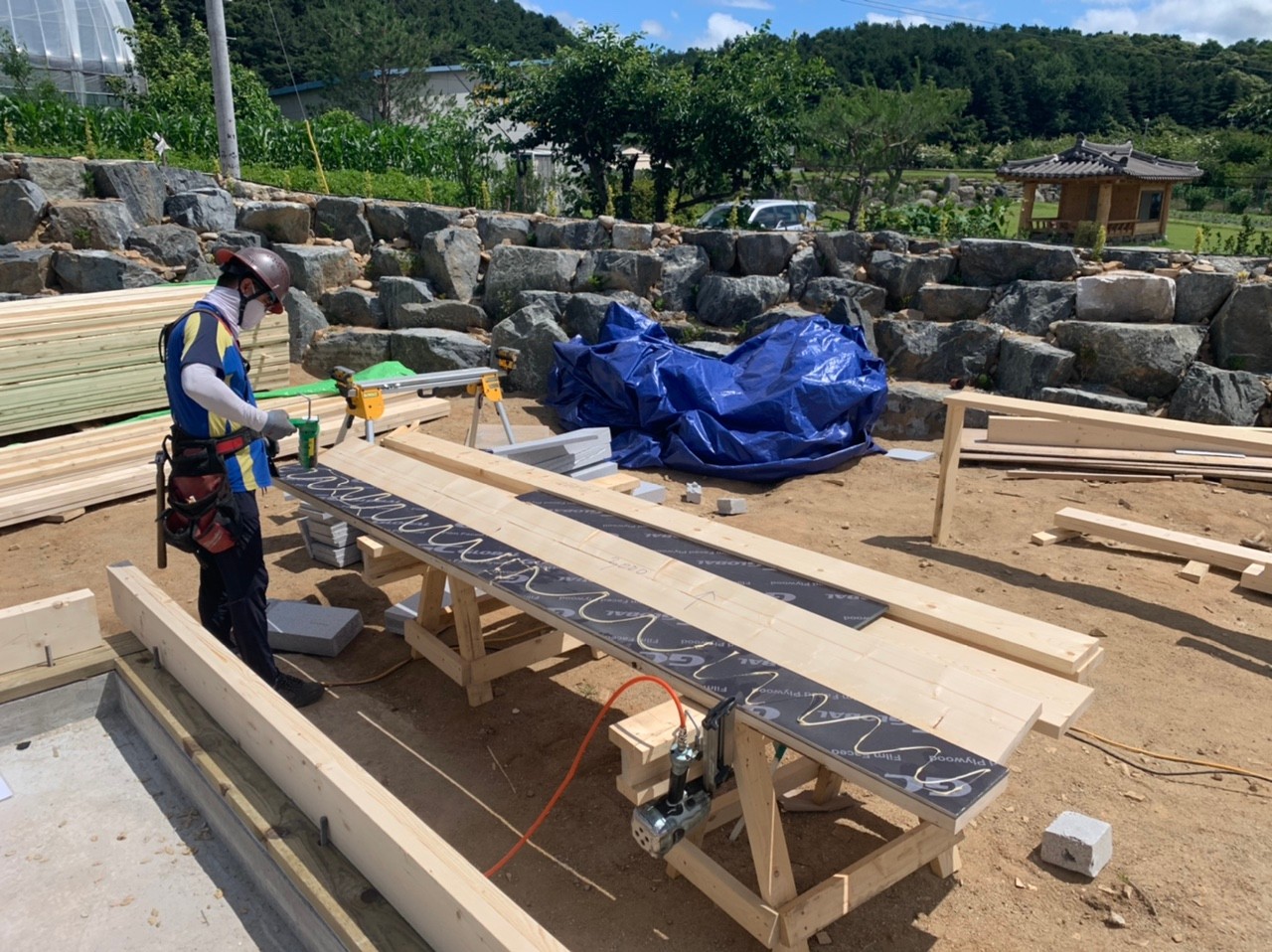

팀장님께서 플레이트 레이아웃 작업 해주셨습니다.

​

도면에 맞게 창호위치와

스터드자리 레이아웃을 하였습니다.



이제 본격적인 벽체골조 작업이 시작되었습니다.

​

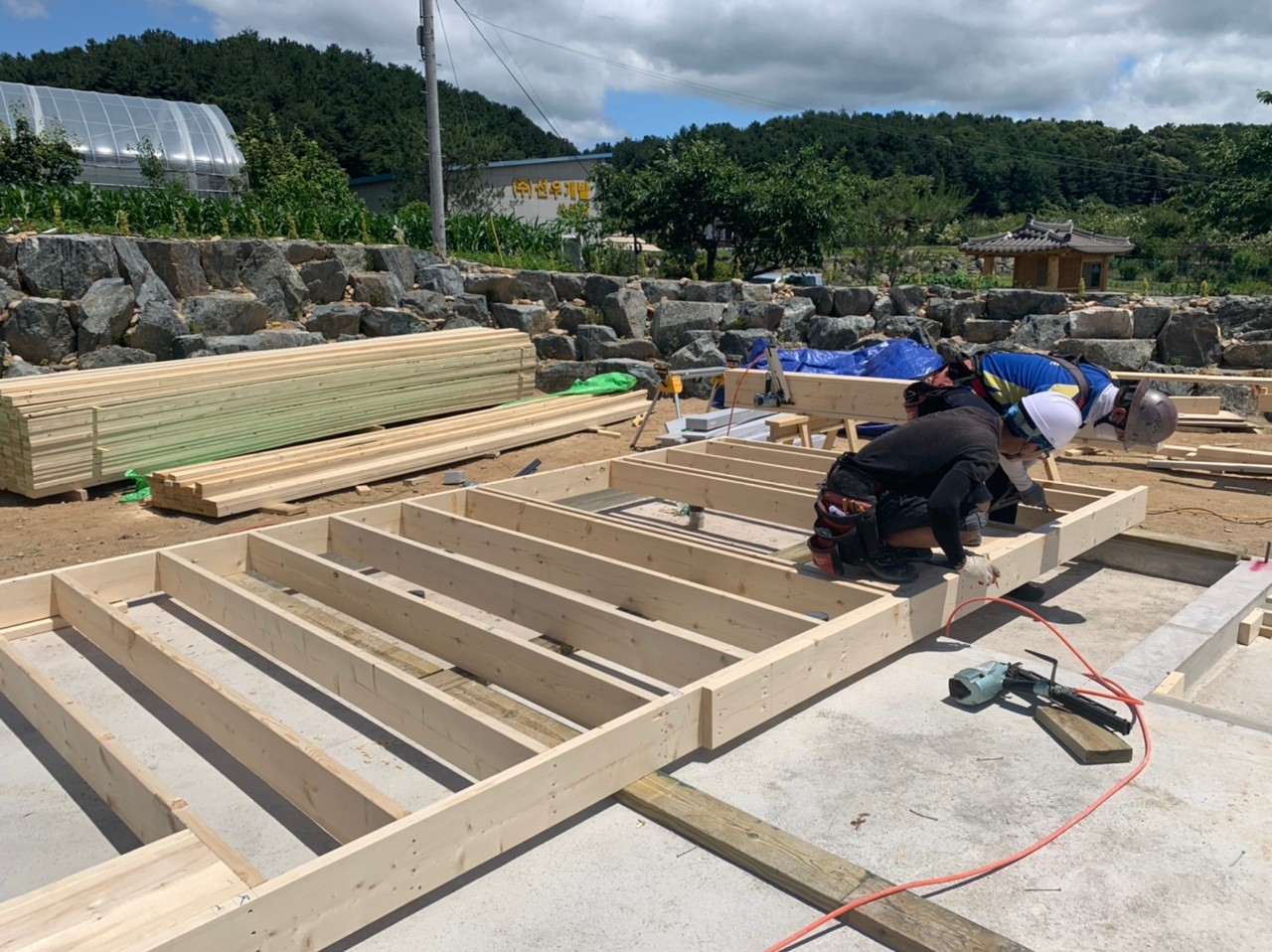

미리 짜놓은 헤더와 스터드를

탑플레이트와 바텀플레이트 시공해줍니다.

벽체 조립이 끝난 후

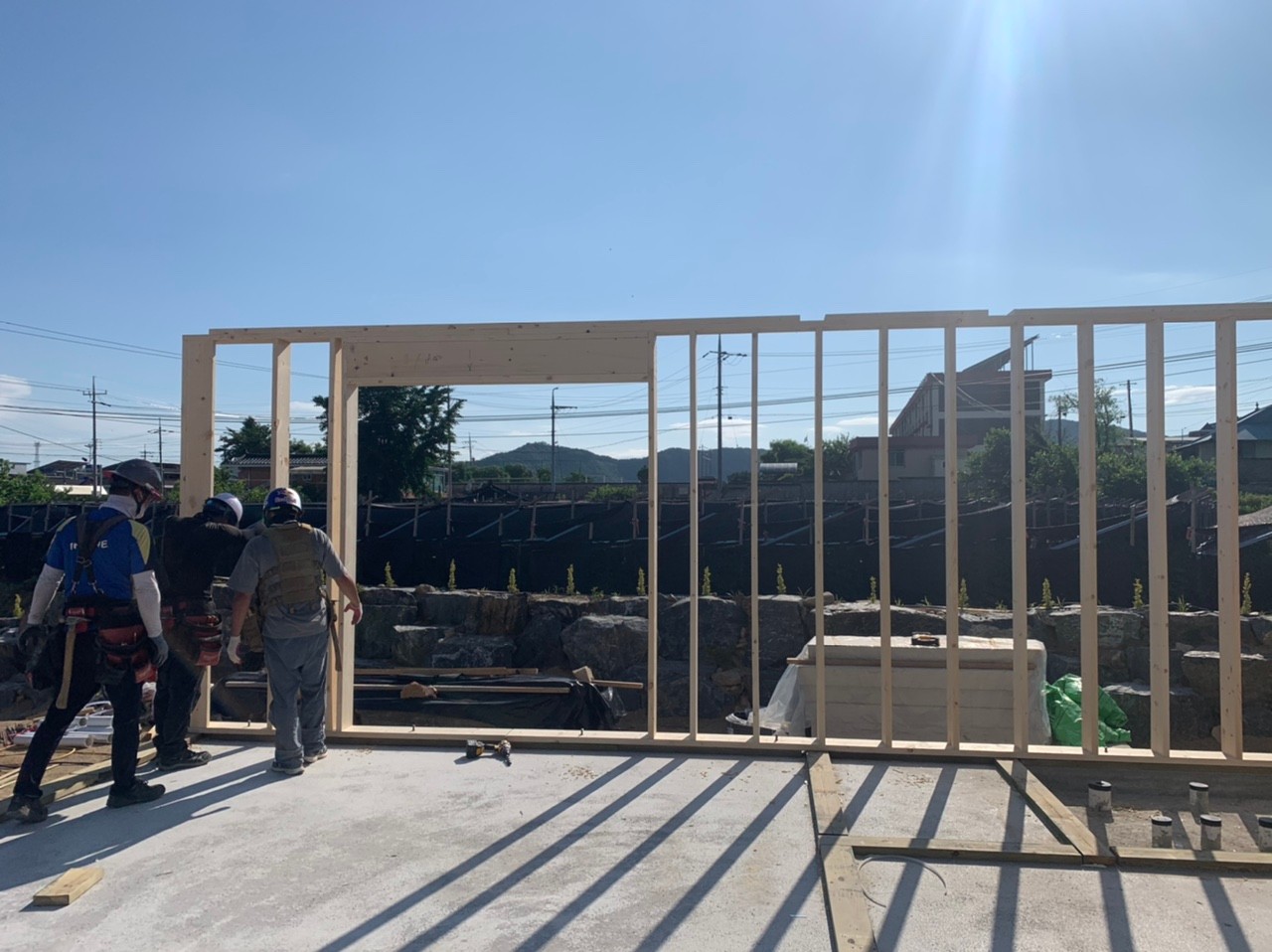

모든 팀원이 함께 힘을모아 첫 벽체를 세웠습니다.

​

벽체가 넘어가지 않도록

임시 지지대를 고정하여 주었습니다.



첫 번째 벽체에 이어 두번째 벽체도 세워졌습니다.

​

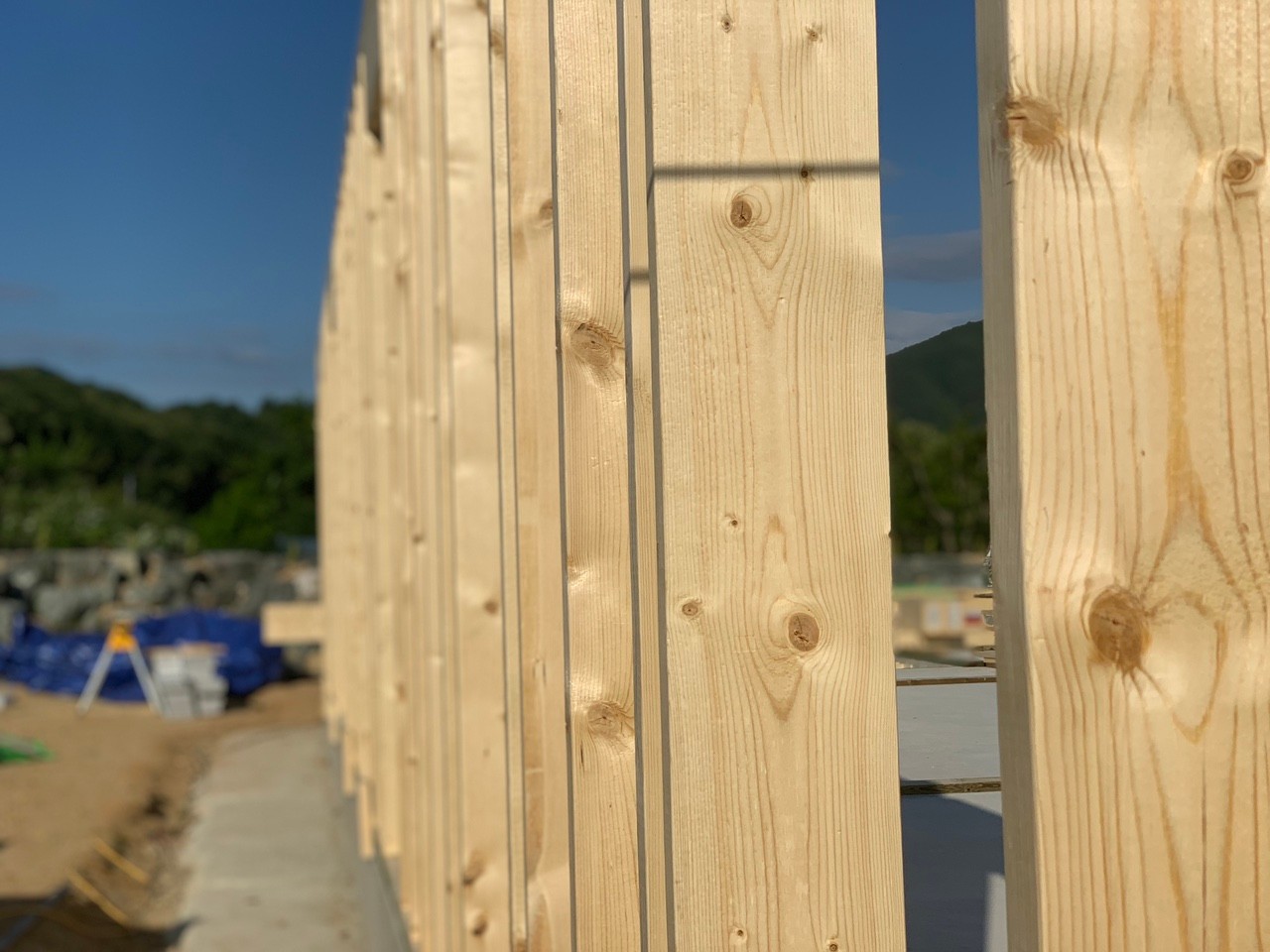

2*8으로 외벽 벽체가 세워지고 있습니다.

벽체를 세운 후 바텀플레이트를

밑 토대에 맞게 고정하였습니다.

​

그리고 이어서 벽체와 벽체를 이어주는

탑플레이트와 더블플레이트를 시공였습니다.

​

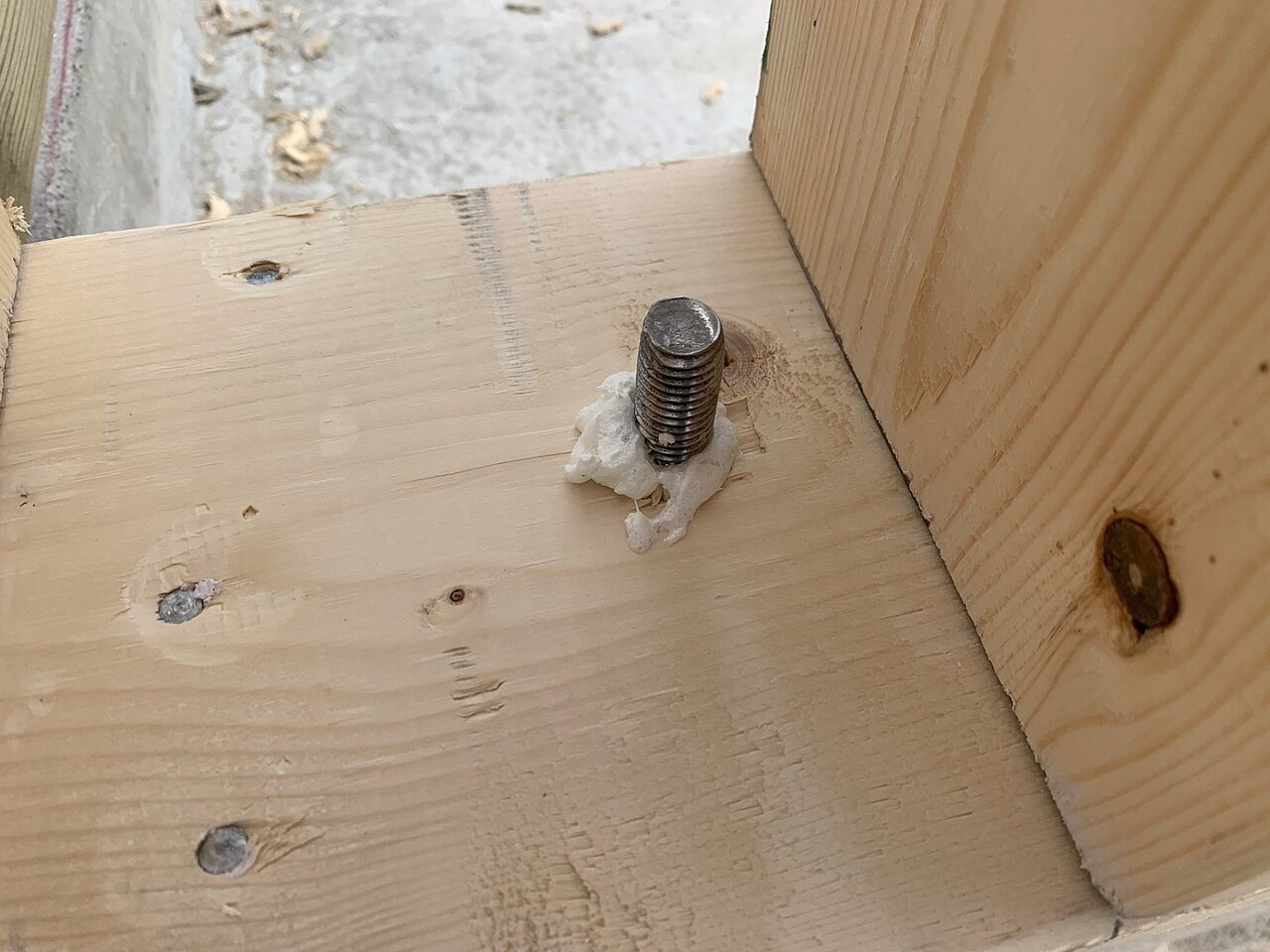

세워진 벽체의 머드실과 바텀플레이트에는

사이의 빈공간은 우레탄 폼으로 채우고

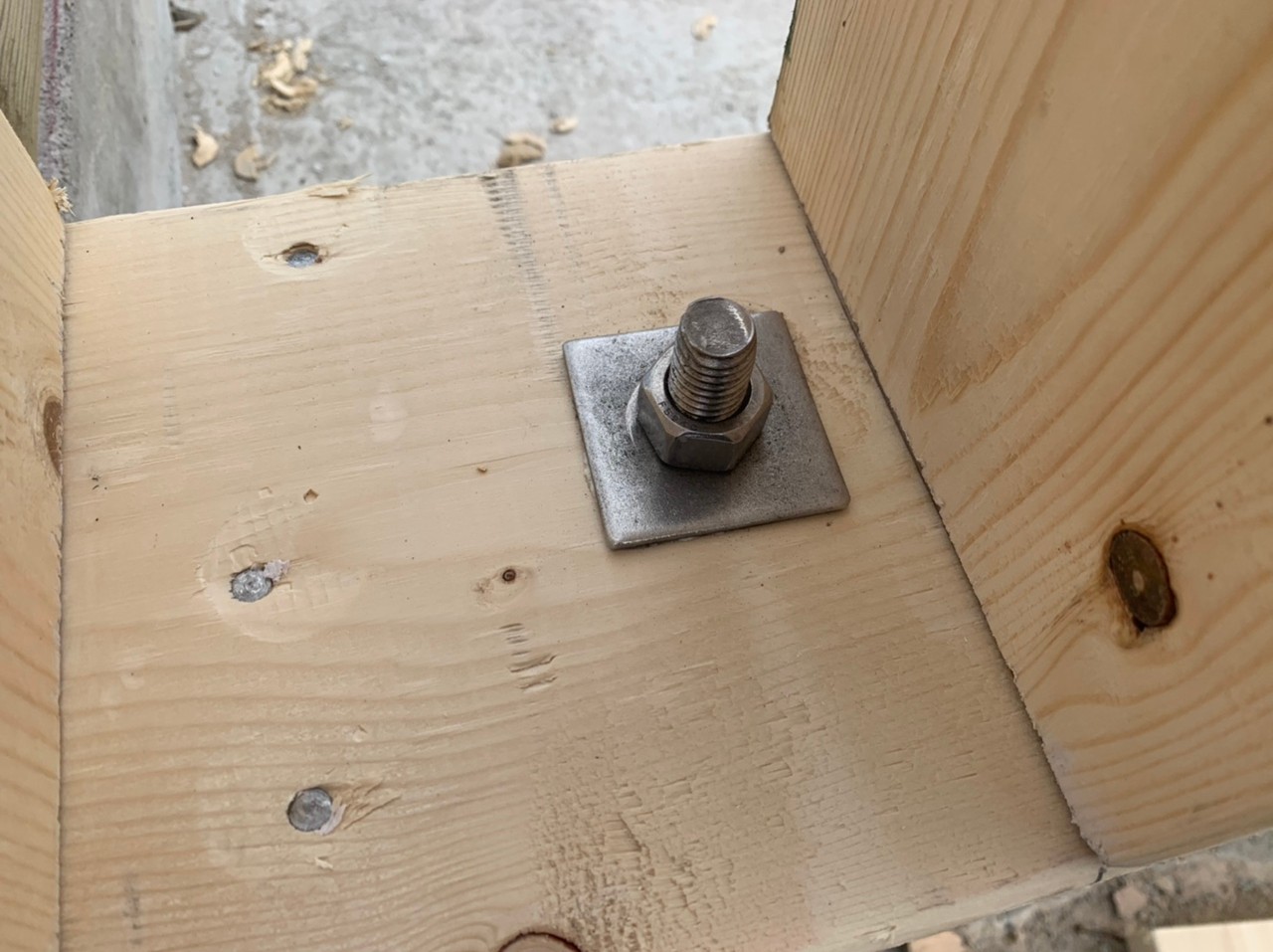

앙카볼트를 체결 하였습니다.

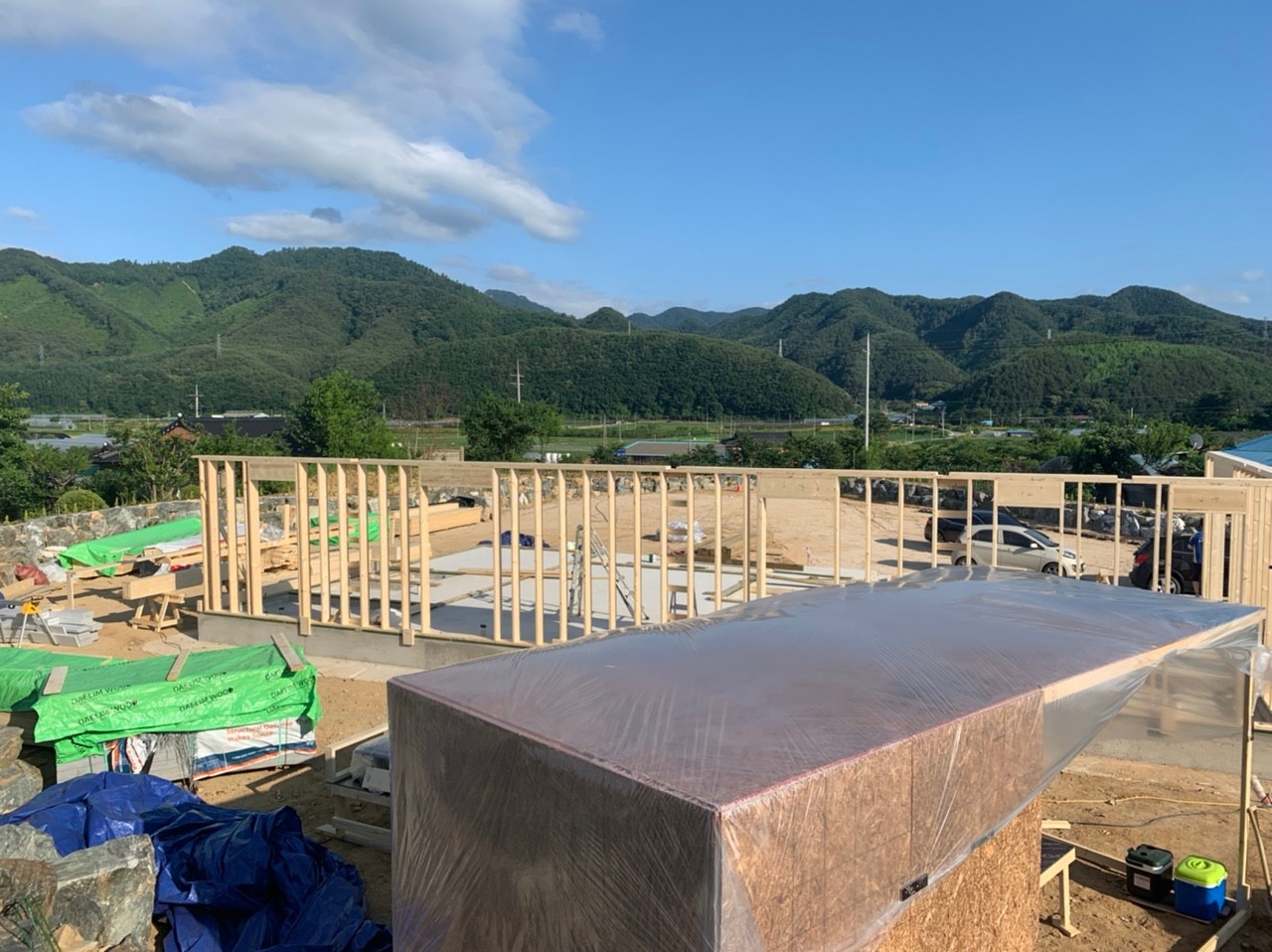

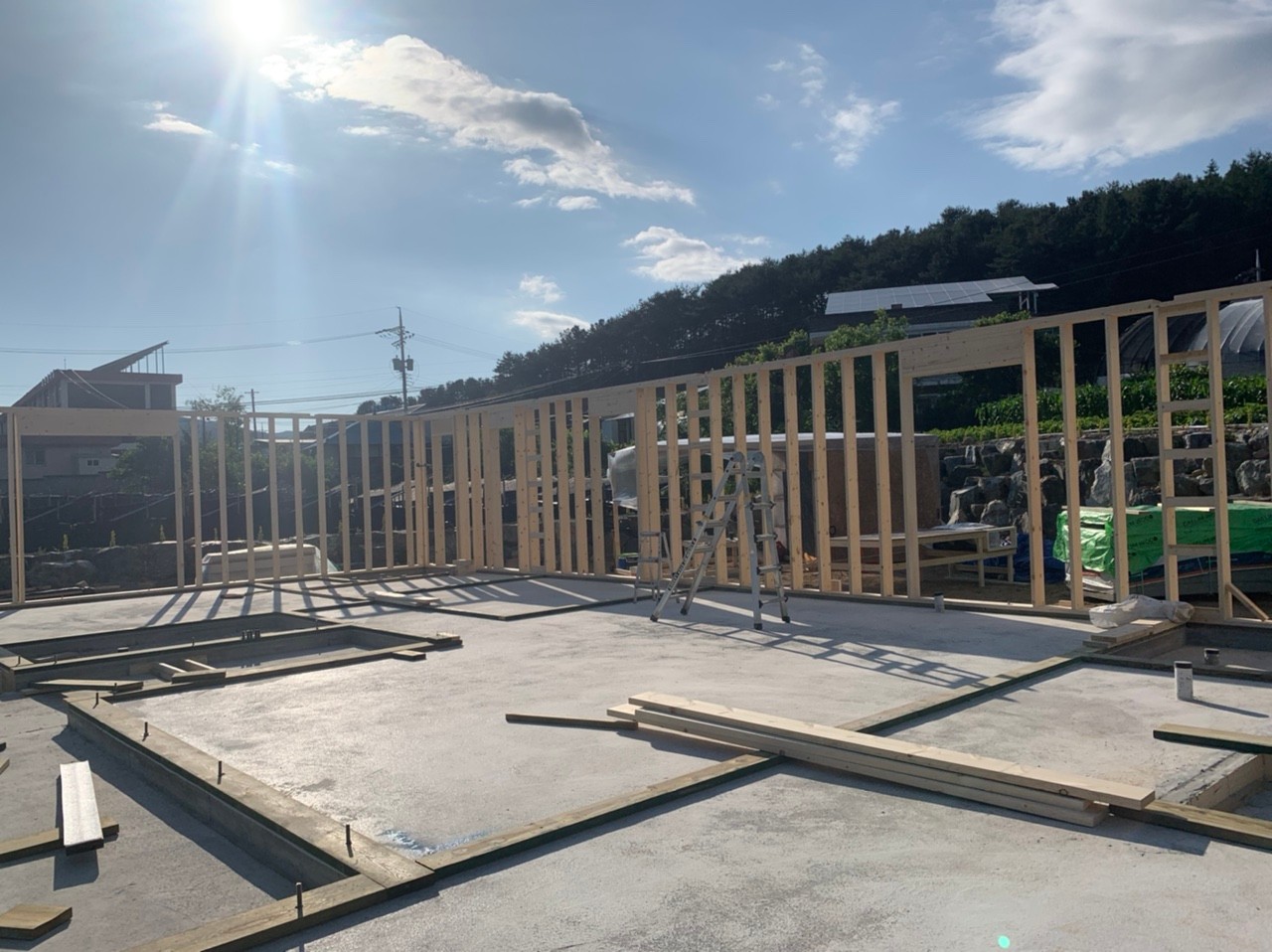

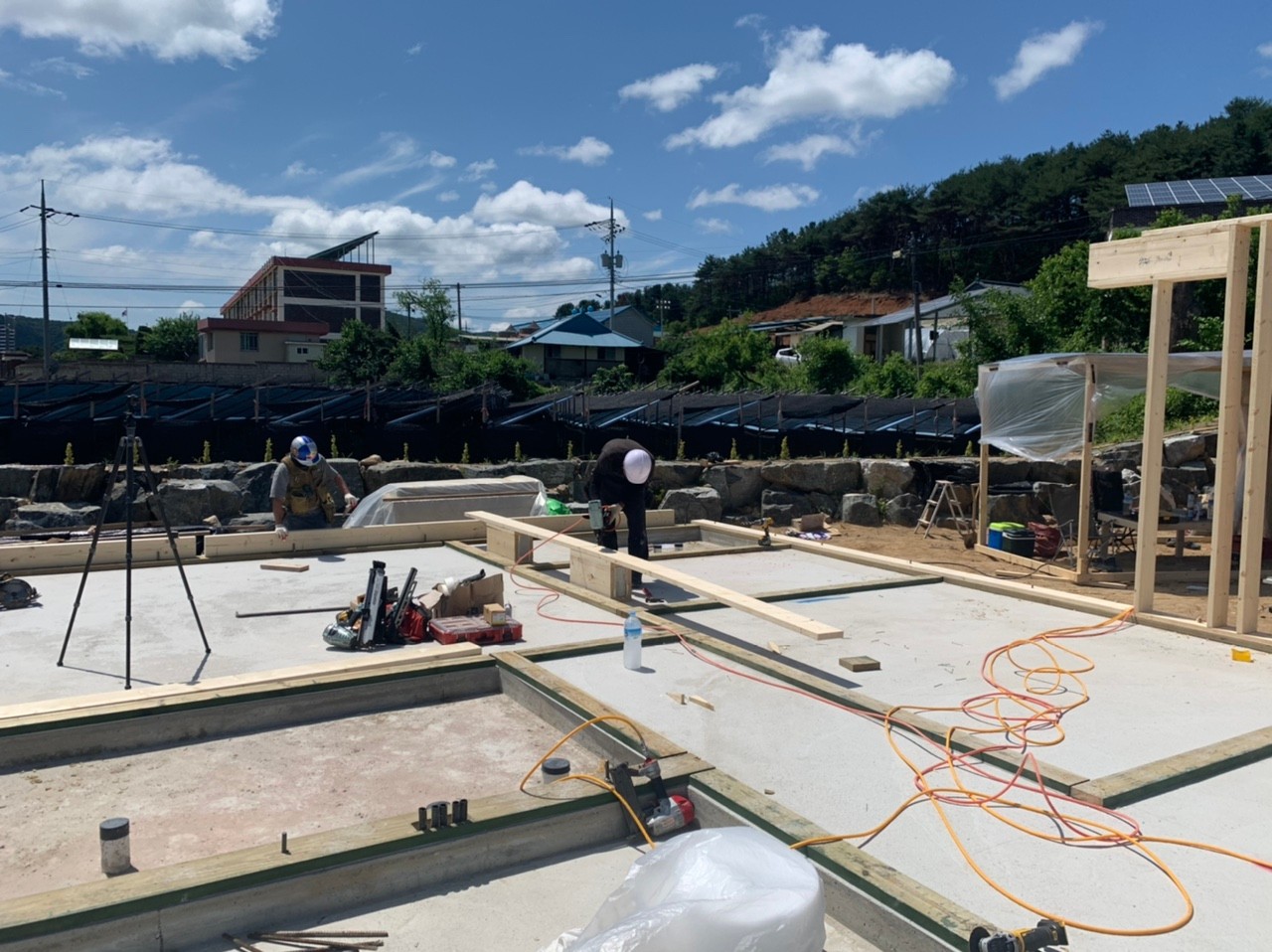

외벽이 세워진 모습 입니다.

내일도 계속해서 외벽 시공이 진행 될 예정 입니다.

​

오늘 하루도 현장 정리 및

자재 보양 후 마무리 하였습니다.

​
