230601 목 [원주 흥업] 1일차 자재수령, 기초면 레벨확인 및 레이아웃, 토대시공, 자재 재단 및 부자재 조립 [수호천사하우징] [직영건축] [목조주택] [전원주택]
날씨: 맑음
대표빌더 : 정수호 (8시간)
팀 원 : 오경택 (8시간), 문병선(8시간), 최영광 (8시간), 김종협 (8시간)
지원: 문성일 (8시간), 김진홍 (8시간), 천영환 (8시간)
금일품수 (누계) : 8.0품 (총 8.0품)
금일 작업 현황
- 자재수령
- 테이블쏘 및 마이터쏘 테이블 제작
- 기초 레벨확인 및 레이아웃
- 토대시공(Mud Sill)
- 플레이트 및 스터드, 헤더 재단
- 플레이트 레이아웃(Plate Layout)
- 외벽체 시공
다음 예정작업
- 플레이트 재단
- 플레이트 레이아웃(Plate Layout)
- 외벽체 시공
- 어드벤스 백커(Advans Backer)
- 벽체 골조 자재 재단
- 바닥장선 재단(Floor joist)
원주 흥업 1일차
강원도 원주에서 새로운 집을 짓기위해 아침부터 부지런히 움직였습니다.
그늘막이 휴식시간에 딱 알맞게 세팅되었습니다.

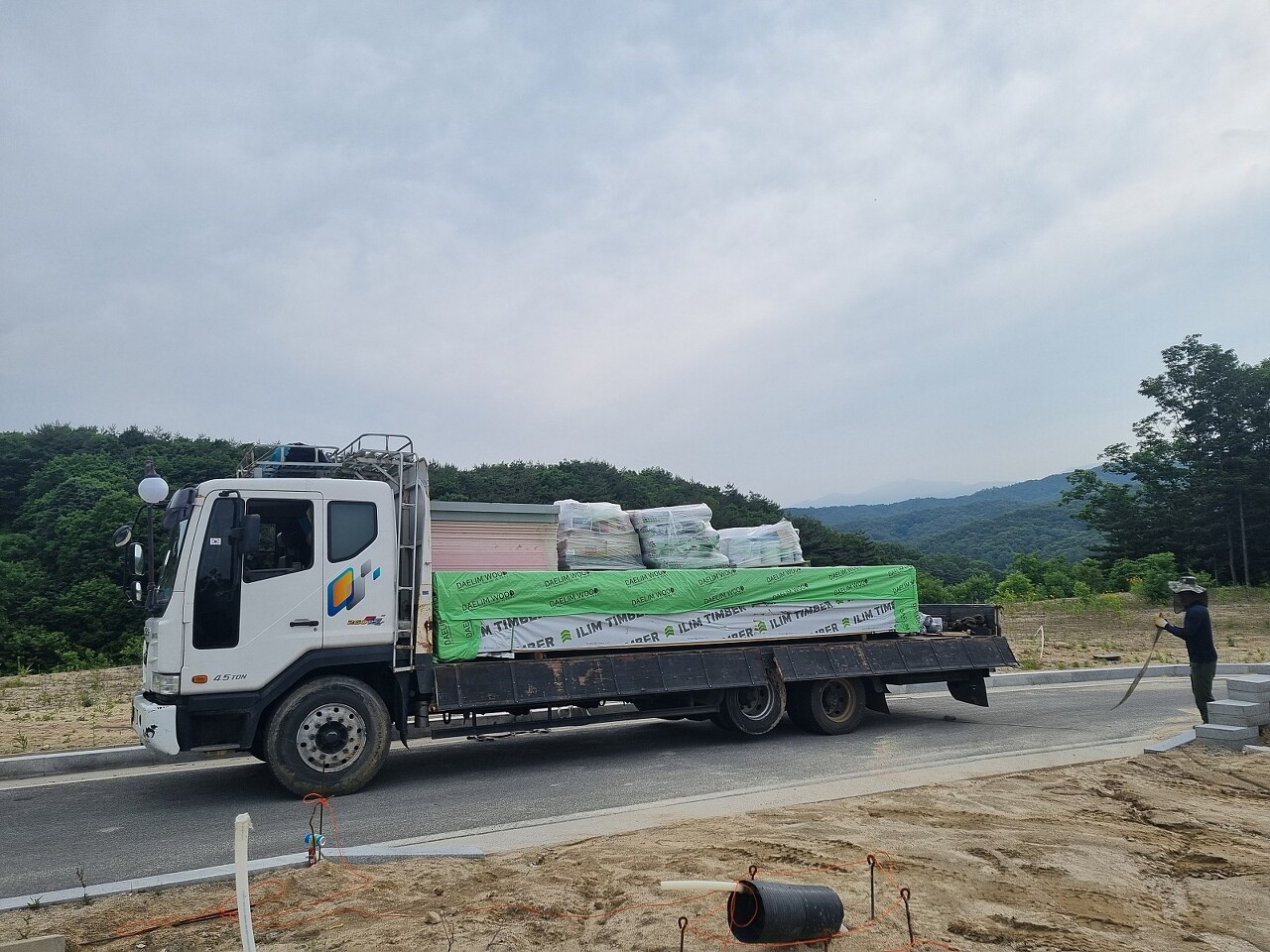

작업이 원활히 진행될 수 있도록 자재를 하역하는것이 중요합니다.
기초 기단부 거푸집은 건축주님이 제거해주신덕분에 작업이 한층더 수월해 졌습니다.
!!감사합니다!!

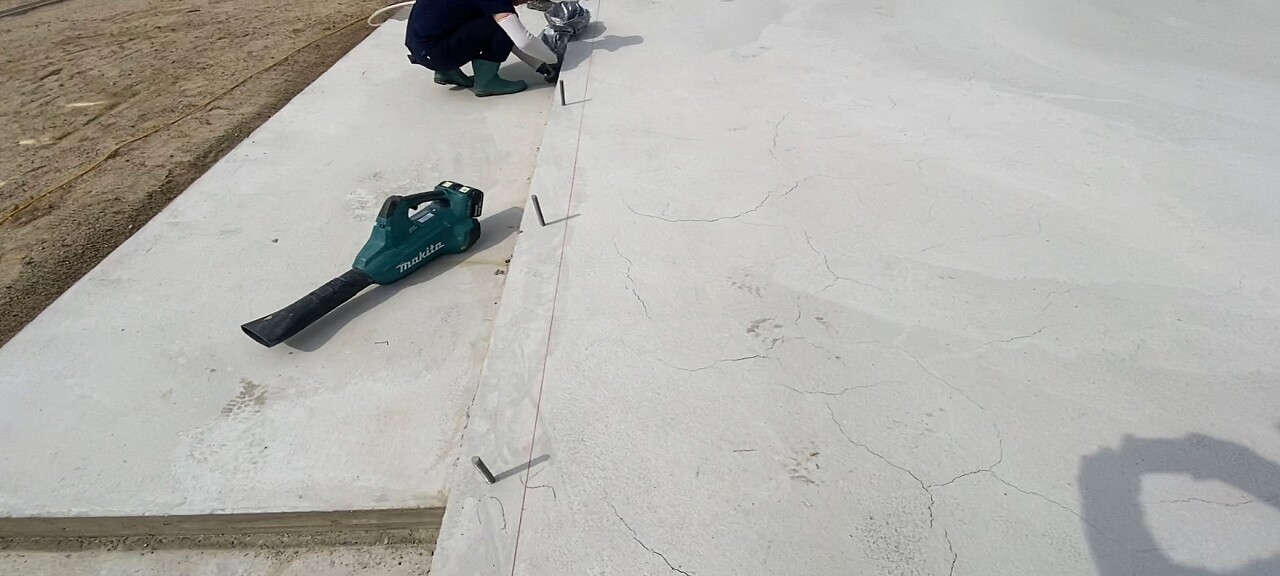

벽체가 세워지는 위치에 수평을 맞추기 위해 기초면 레벨을 확인 후
기초 면갈이를 해주었습니다.
이번현장은 기초 오차범위 5mm입니다.

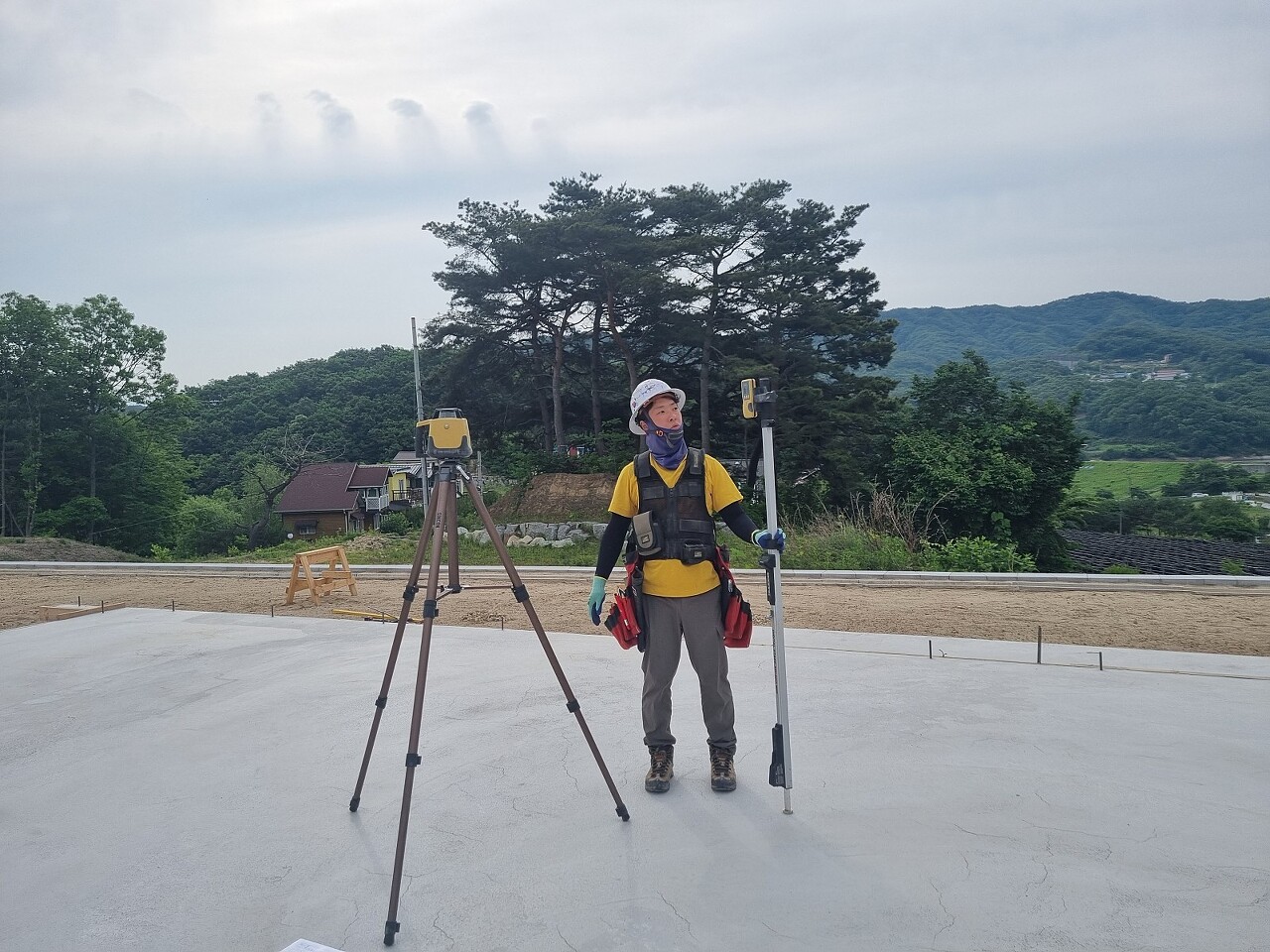

기초면 중심에 수신기를 설치한 후 수광기에 스타프를 결합하여
보다 정확한 레벨을 체크를 할 수 있습니다.
본격적인 기초 레이아웃을 하기전 정확한 시공을 위해 도면 확인, 현장 치수확인 후
작업을 진행합니다.
기초 레이아웃은 집 벽체의 기본이 되는 머드씰의 위치를 정확하게 잡아주는 역할을 합니다.
토대(Mud Sill)시공이 위치에 레이아웃이 되었습니다.

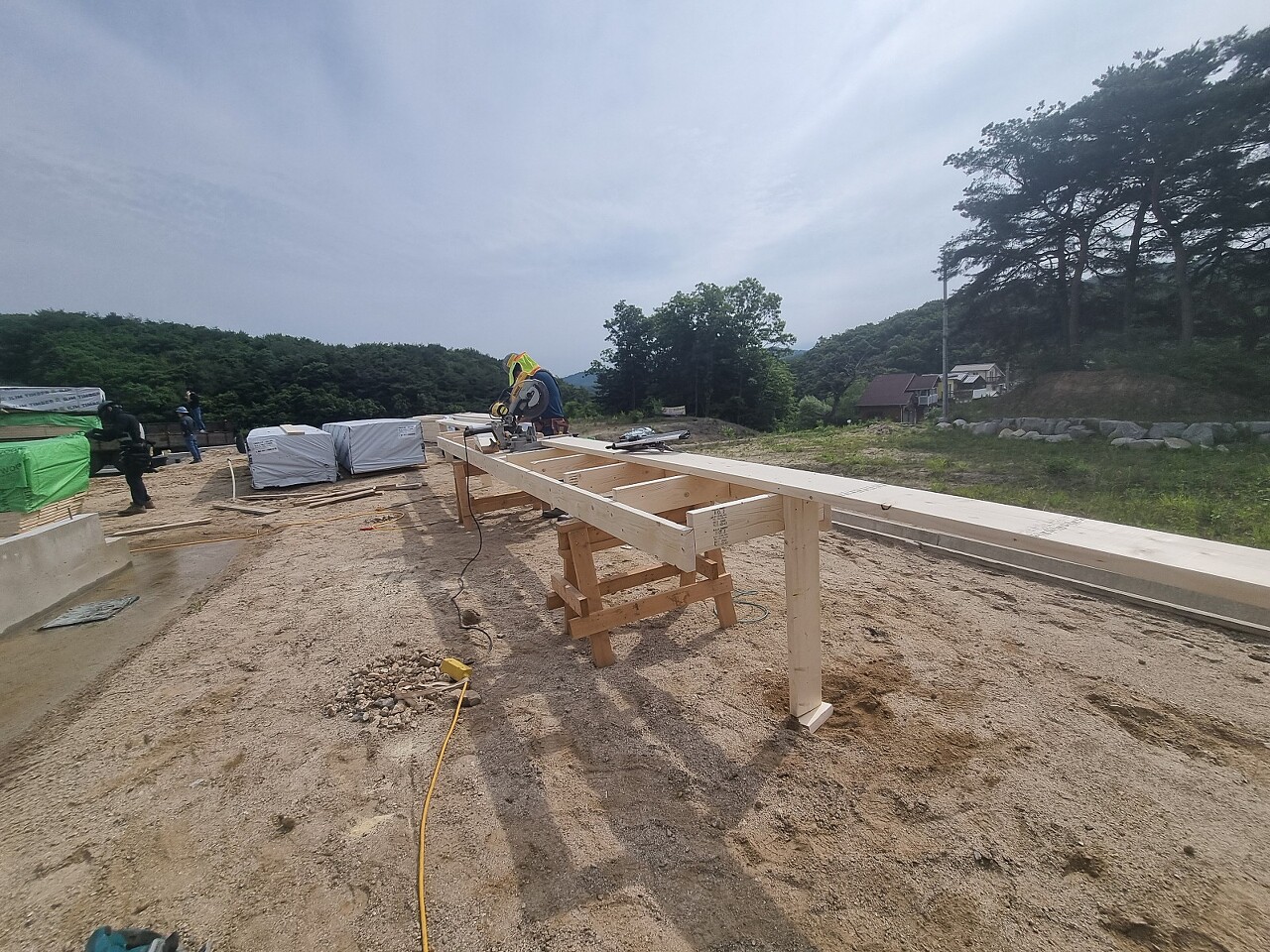

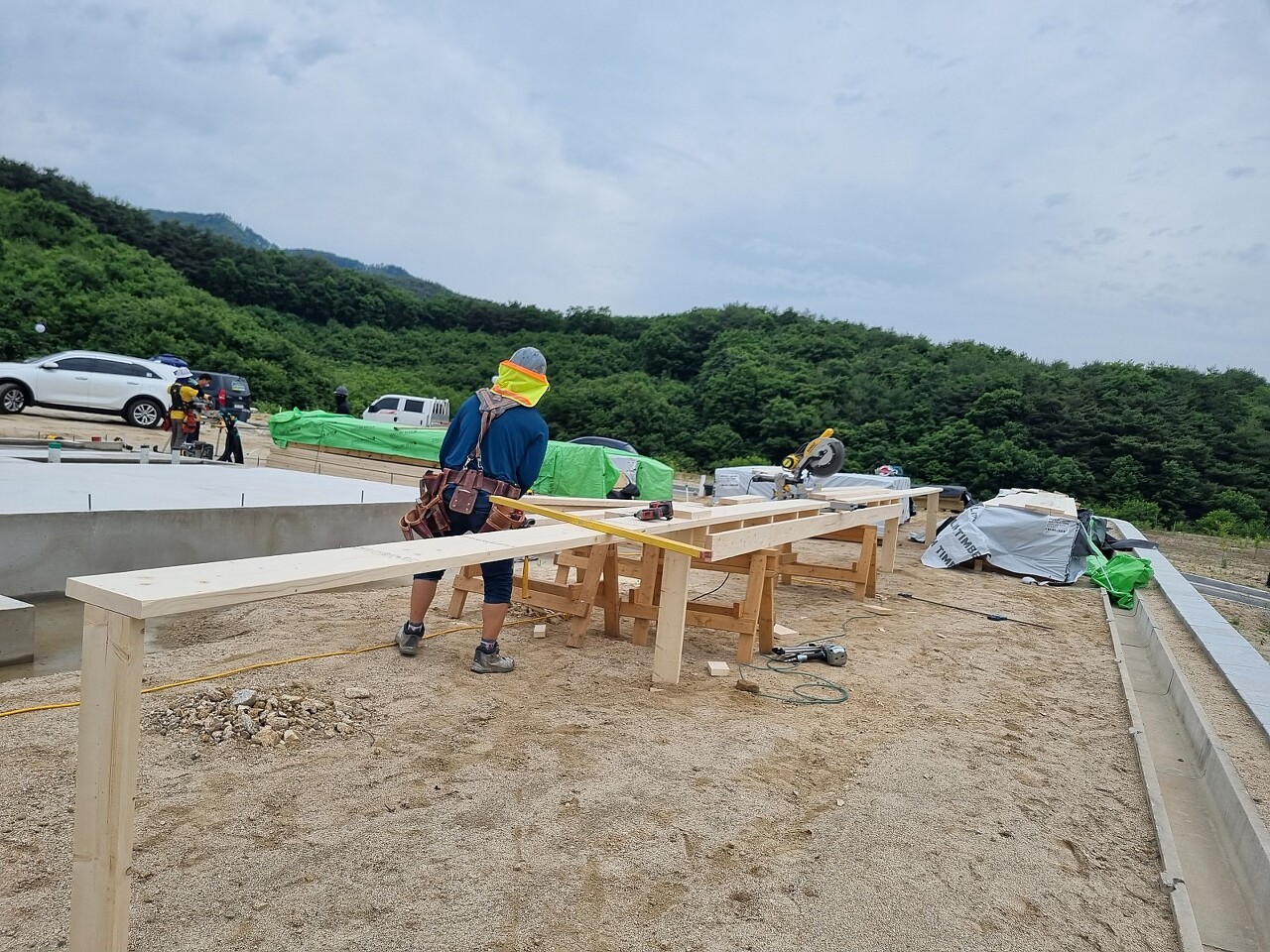

골조시공에 중요한 톱사님이 사용할 마이터쏘 작업대와
테이블쏘를 작업대를 제작하였습니다.

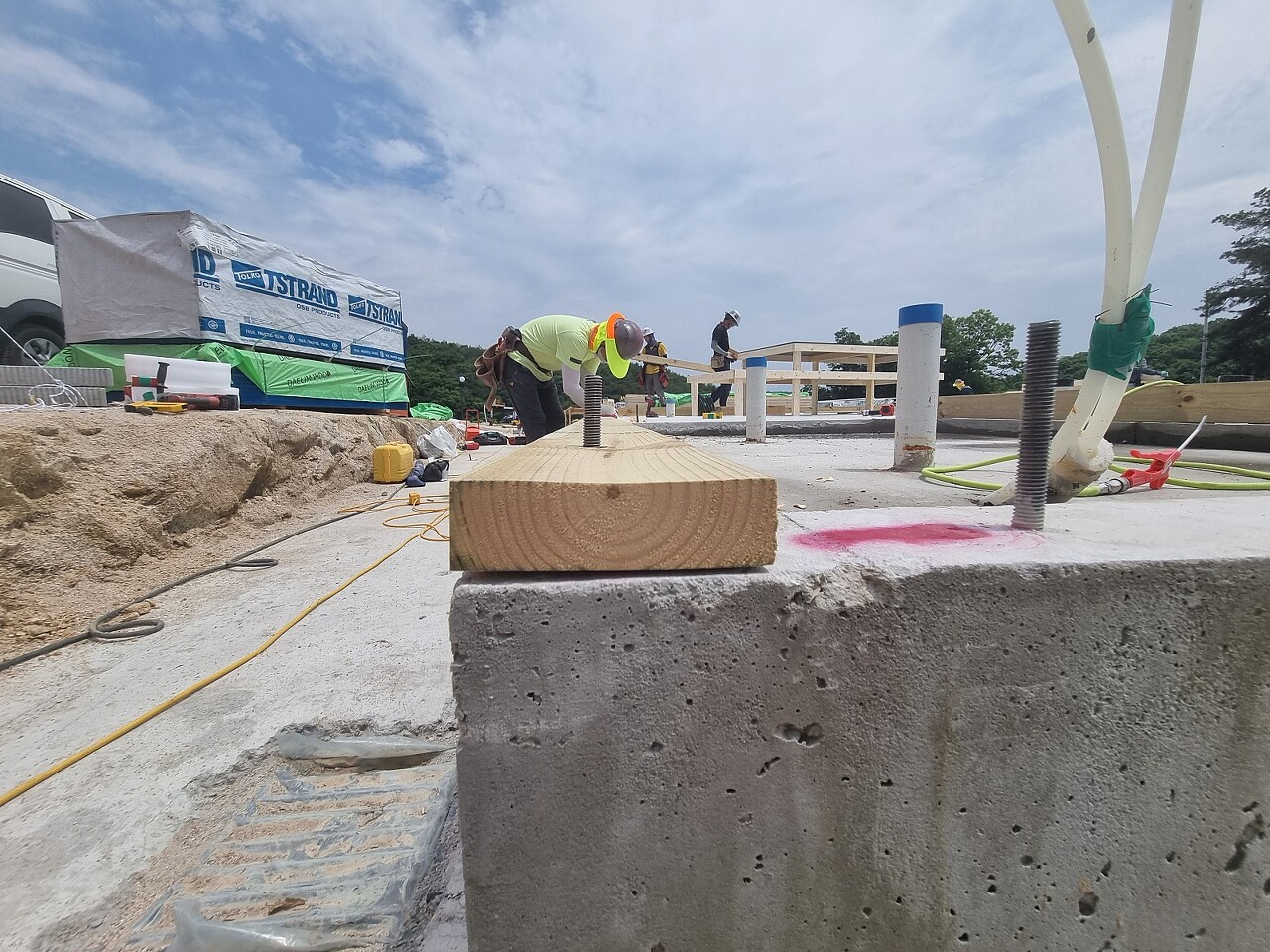

토대(Mud Sill)는 콘크리트 기초와 목구조를 연결하는 역할을 합니다.
일반적으로 H3 등급 이상의 방부목을 사용합니다.
방부처리로 인해 부피가 기존 2*6 자재크기보다 부풀기 때문에 2*6 자재 크기에 맞춰 가공을 해주었습니다.

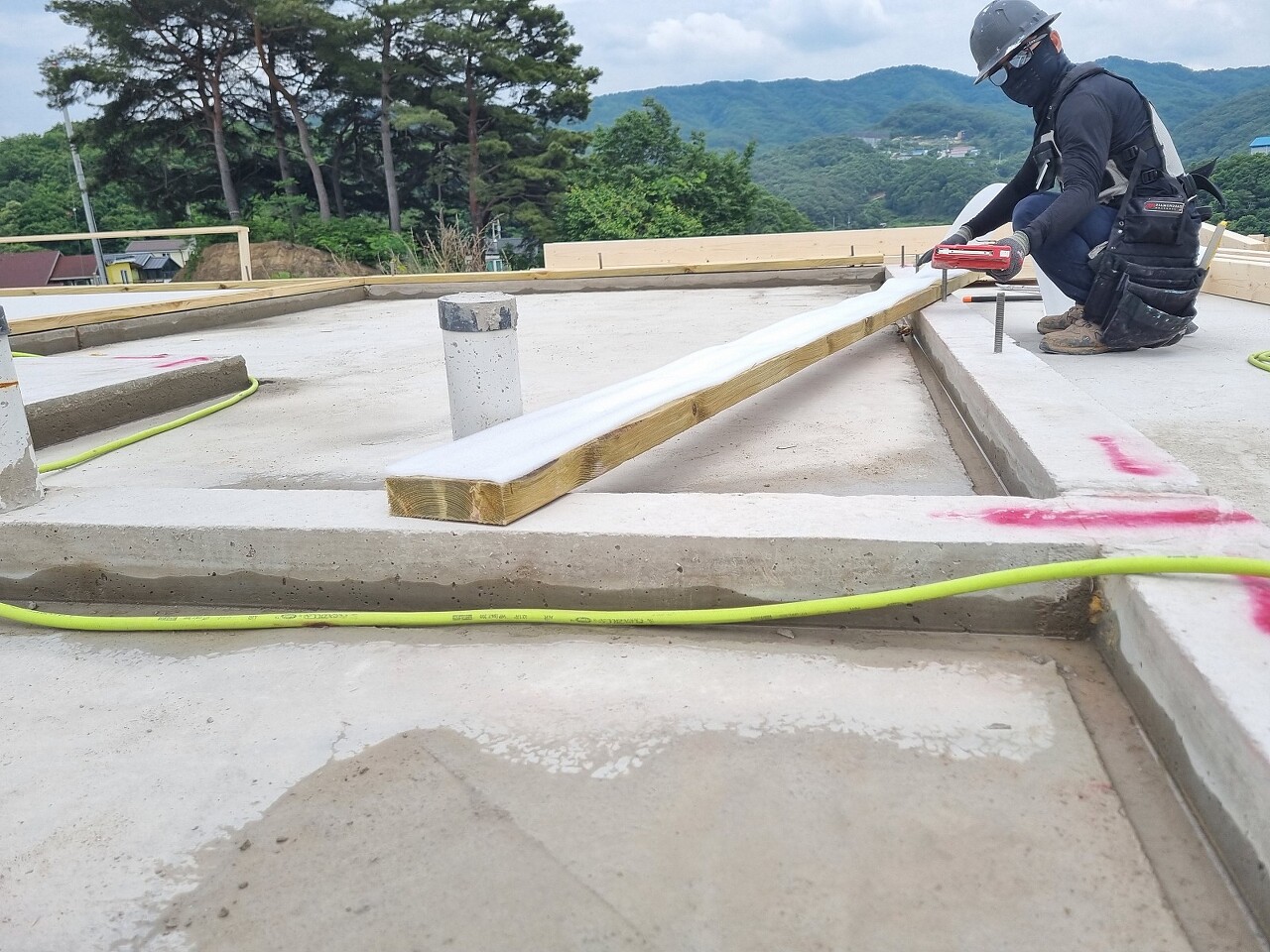

기초 레아아웃에 맞게 방부목을 재단

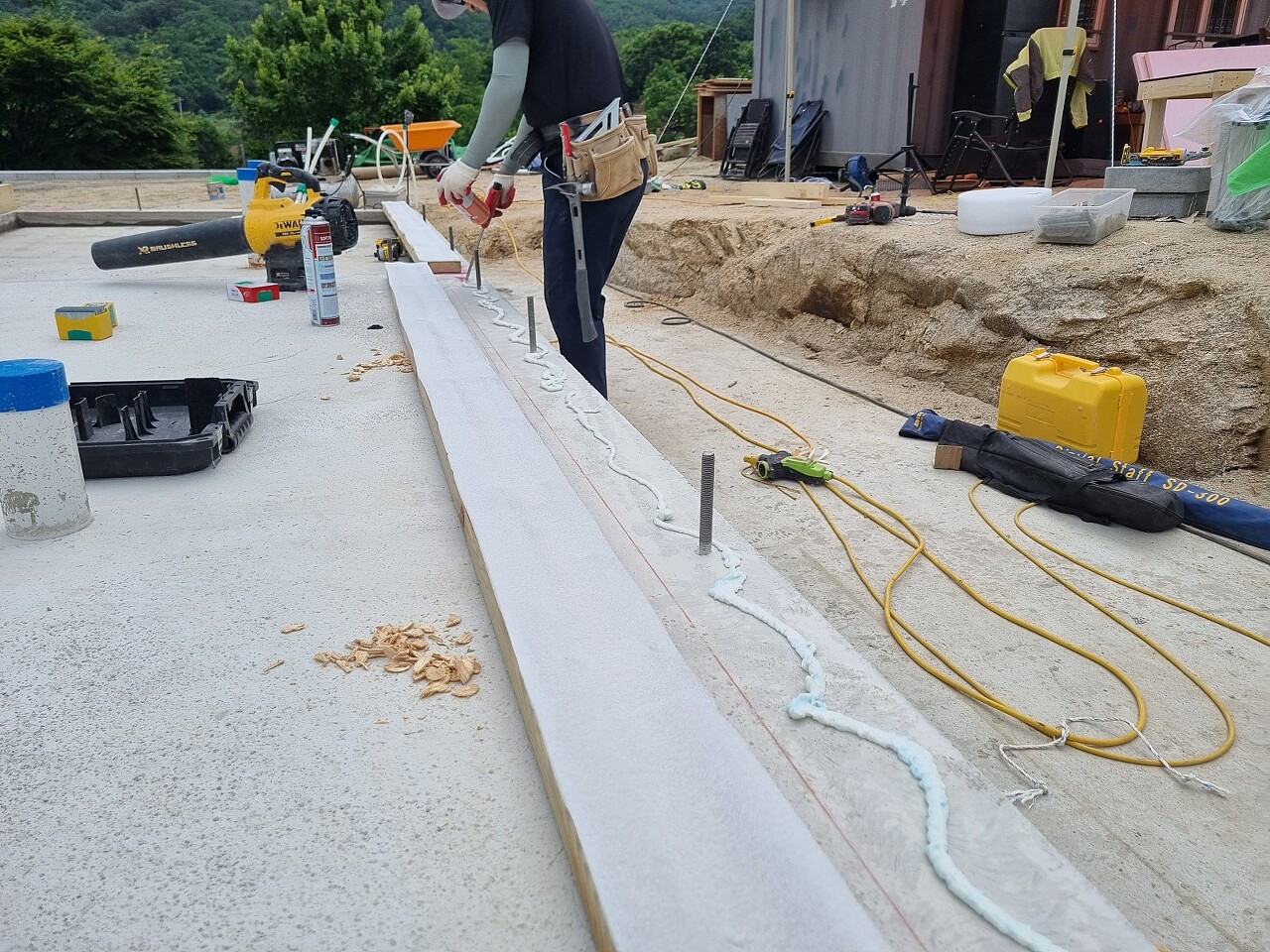

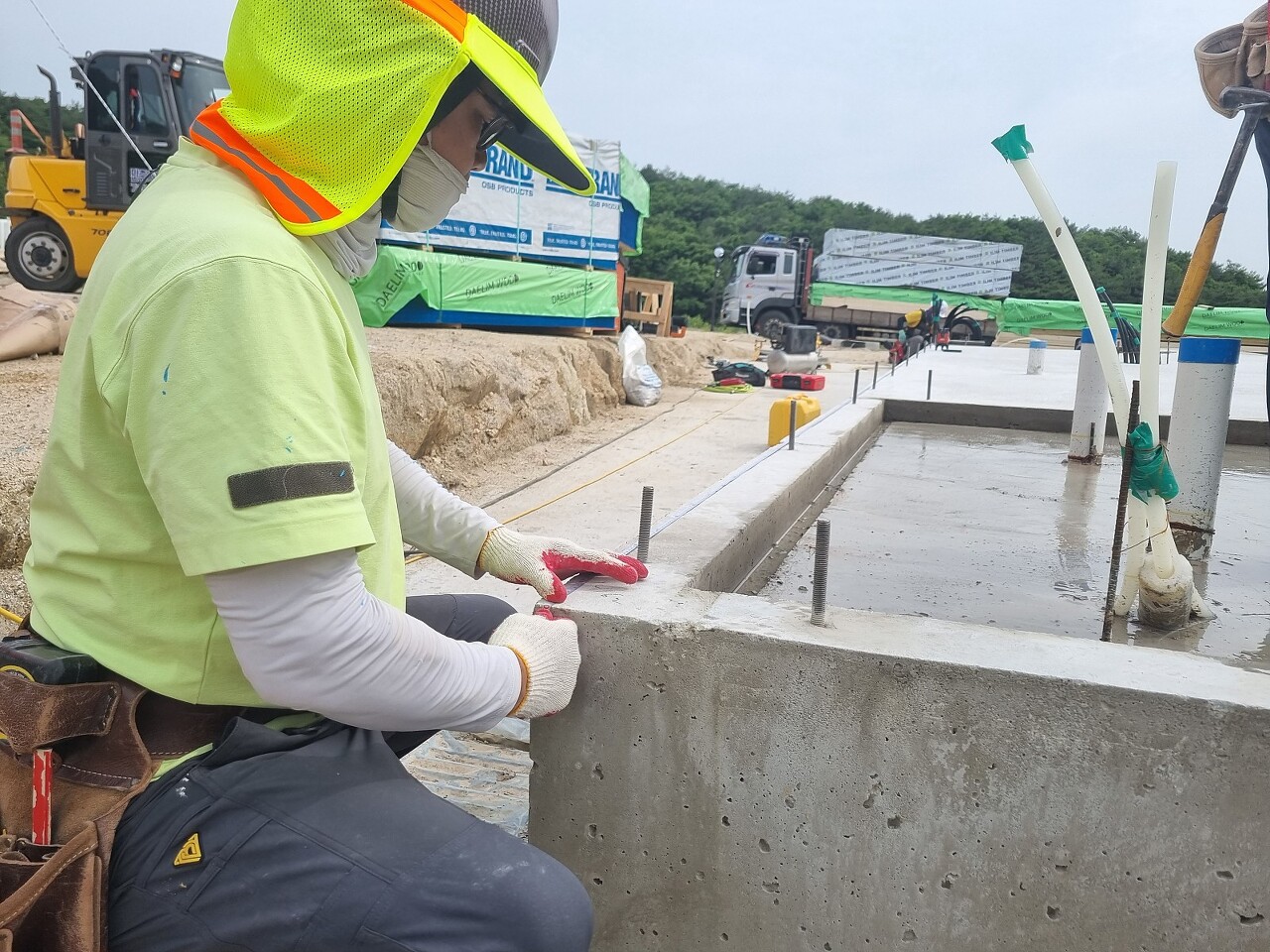

토대에 씰실러(Sill Sealer)를 부착한 후 우레탄 폼을 쏜 후에
앵커볼트가 걸리는 곳은 타공 후 시공해줍니다.
씰실러(Sill Sealer)는 섬유질 성분의 재료로 콘크리트의 수분을 목재로부터 보호하고 단열효과를 높여줍니다.
씰시러와 우레탄 폼 모두 기밀을 고려하여 시공하는 것 입니다.

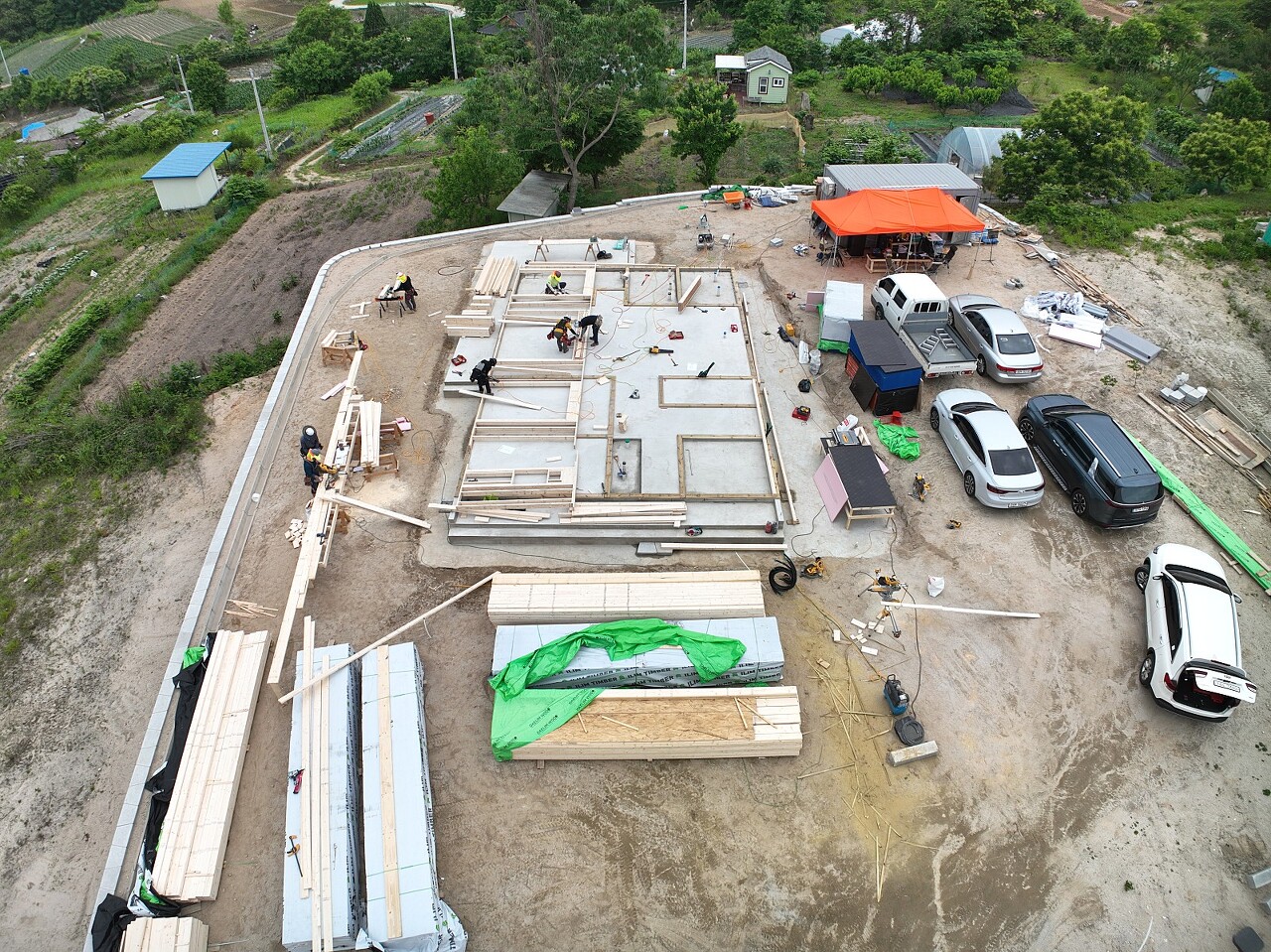

토대시공(Mud Sill)이 마무리된 현장을 하늘에서 한 번 담아보았습니다.
오늘 건축주님과 사모님 두분이 현장에 안전을 책임져주셨습니다.
틈틈히 현장 정리를 하는것 만큼 중요한 일은 없습니다.
!!!감사합니다!!!

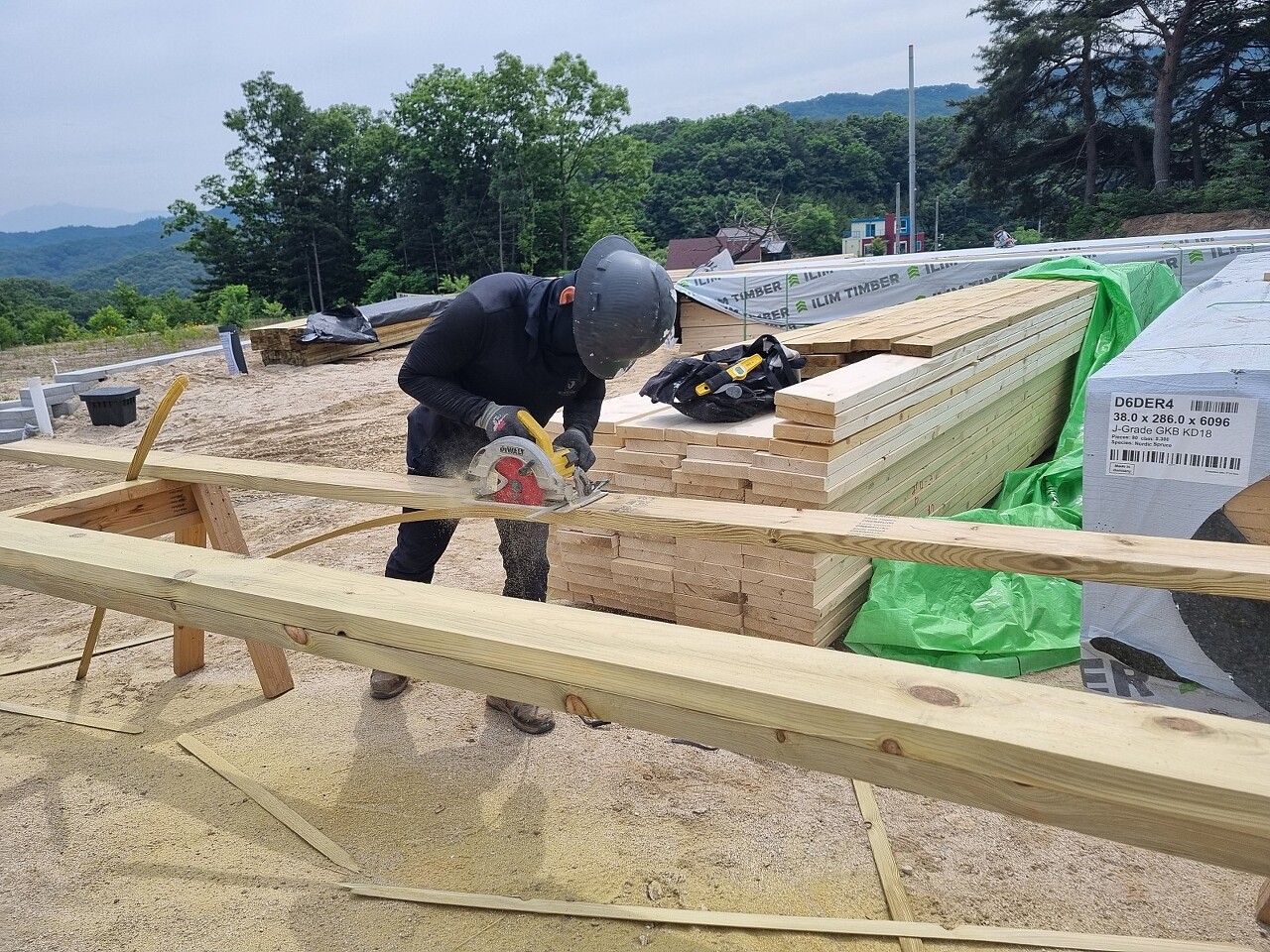

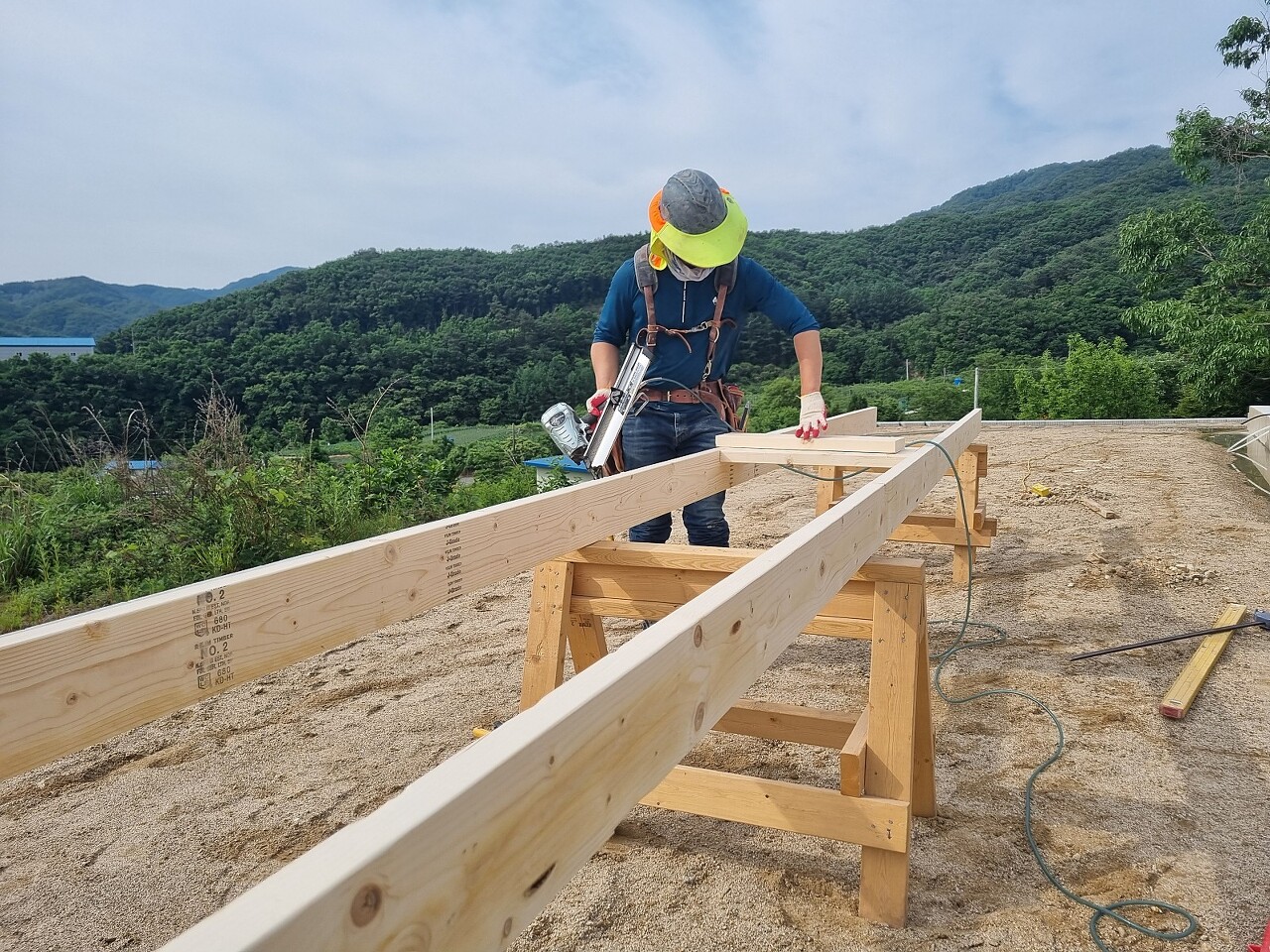

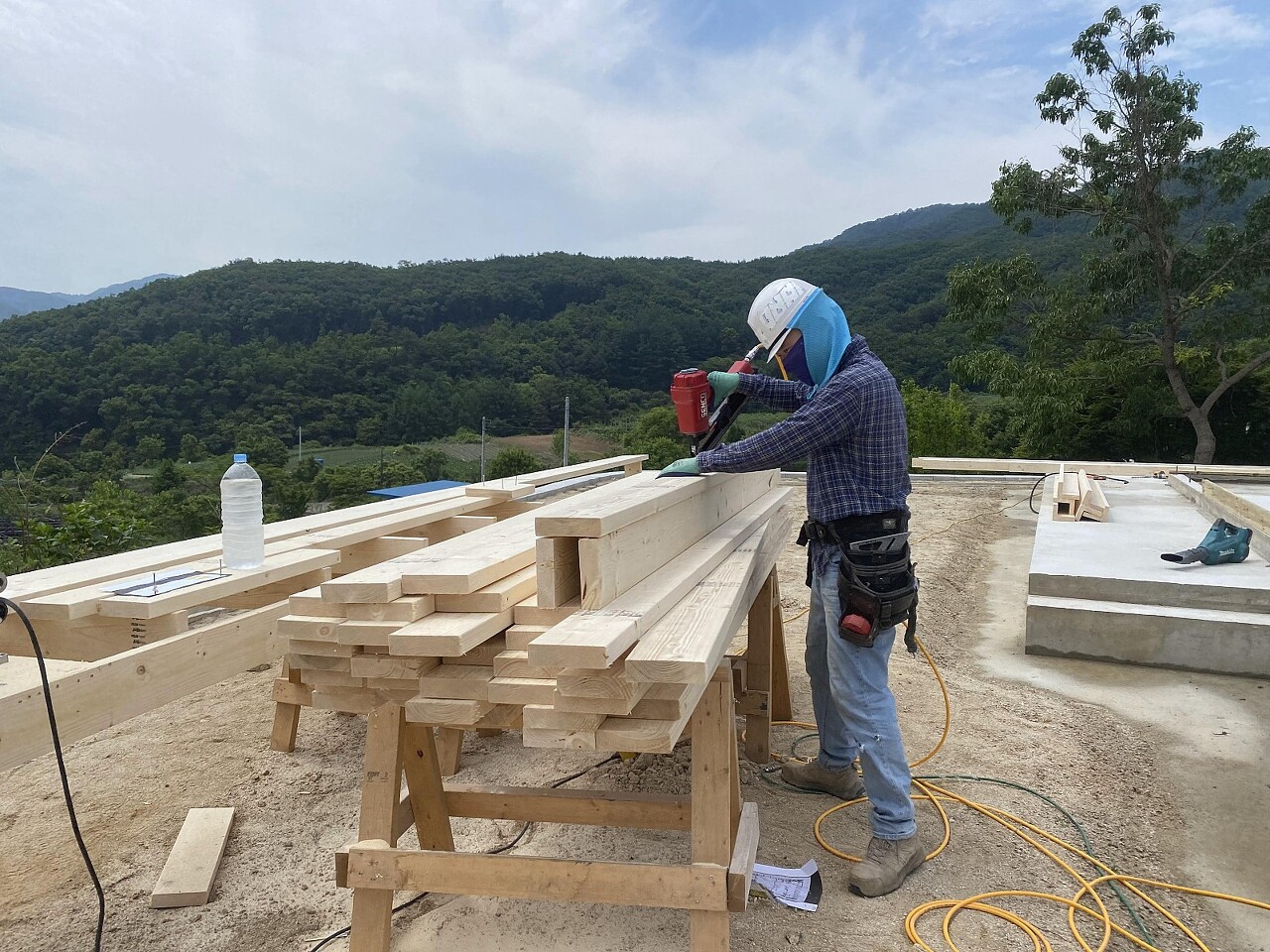

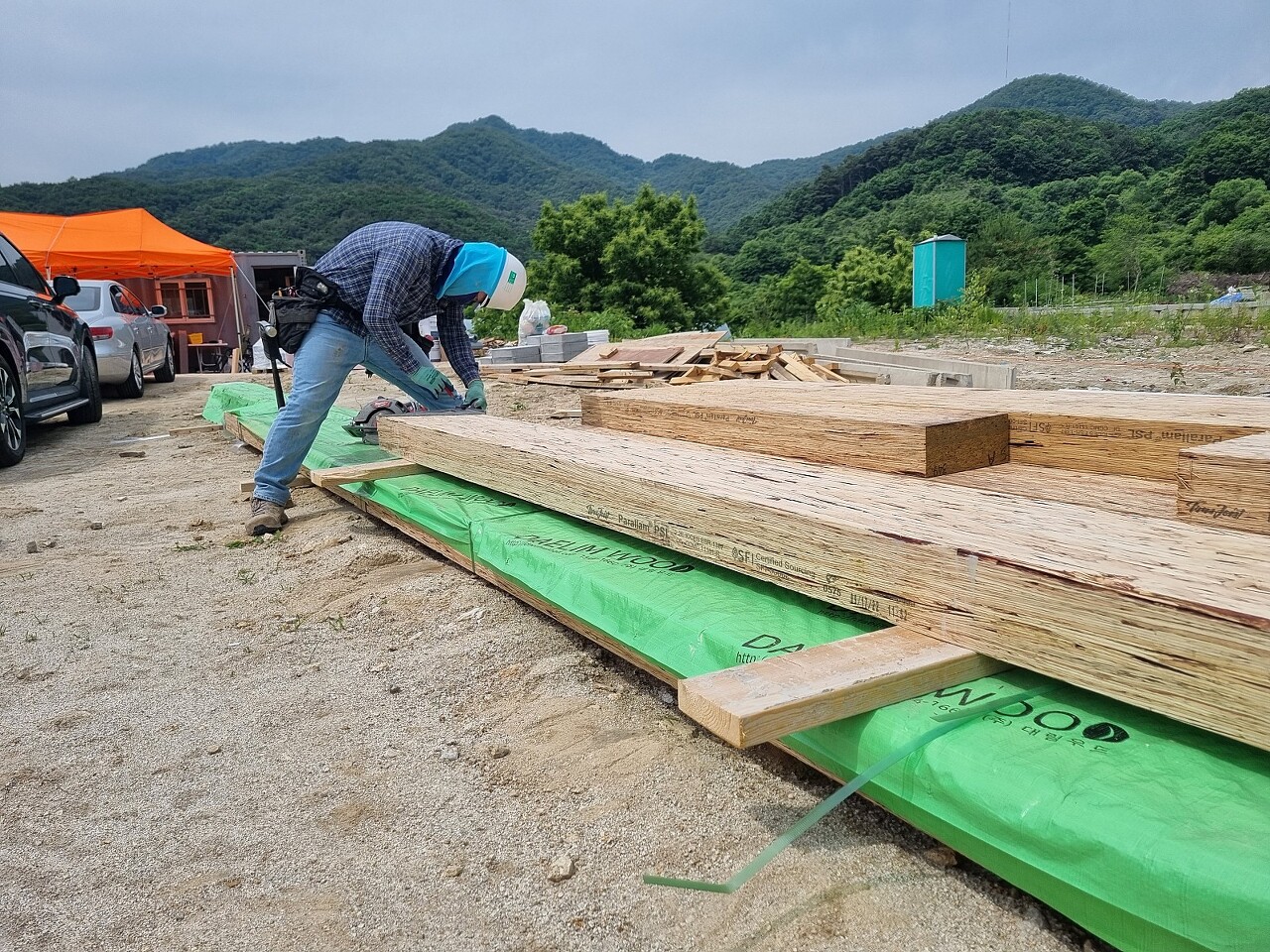

골조시공을 위한 플레이트, 스터드와 헤더 재단이 진행되었습니다.
현장이 원활히 진행되기위해 고군분투하는 문병선 빌더님입니다.
헤더(Header):바닥,벽,지붕등의 개구부 하중을 지지하기 위해 설치하는 수평부재
하중을 고려하여 개구부가 큰 헤더는 PSL 공학목재를 사용하였습니다.

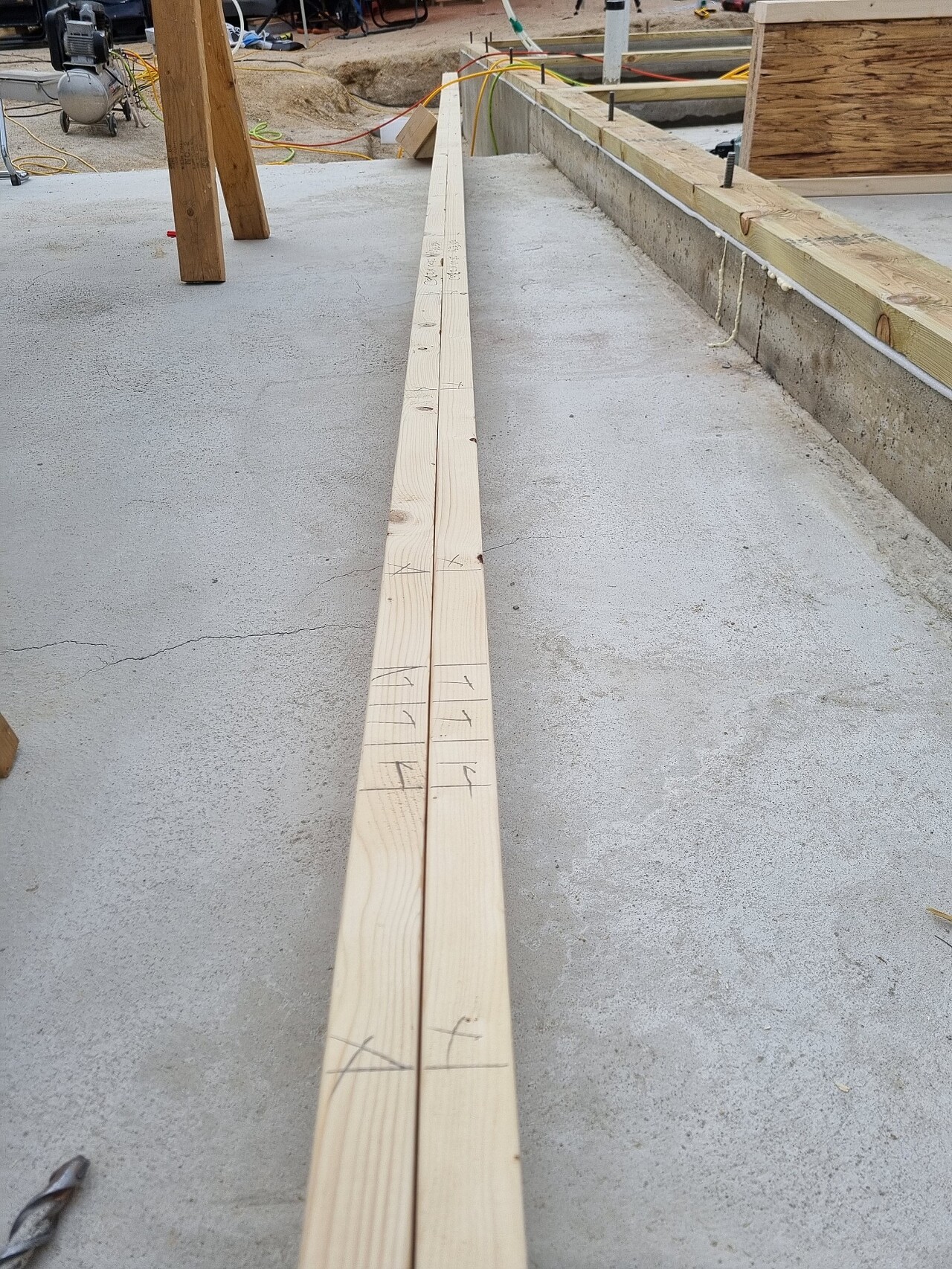

벽체시공을 위한 플레이트 레이아웃을 진행하였습니다.
Top/Bottom 플레이트에 레이아웃이 정확해야
다른 부재들에 위치를 정확하게 확인하고 시공을 할수있습니다.
※예시※

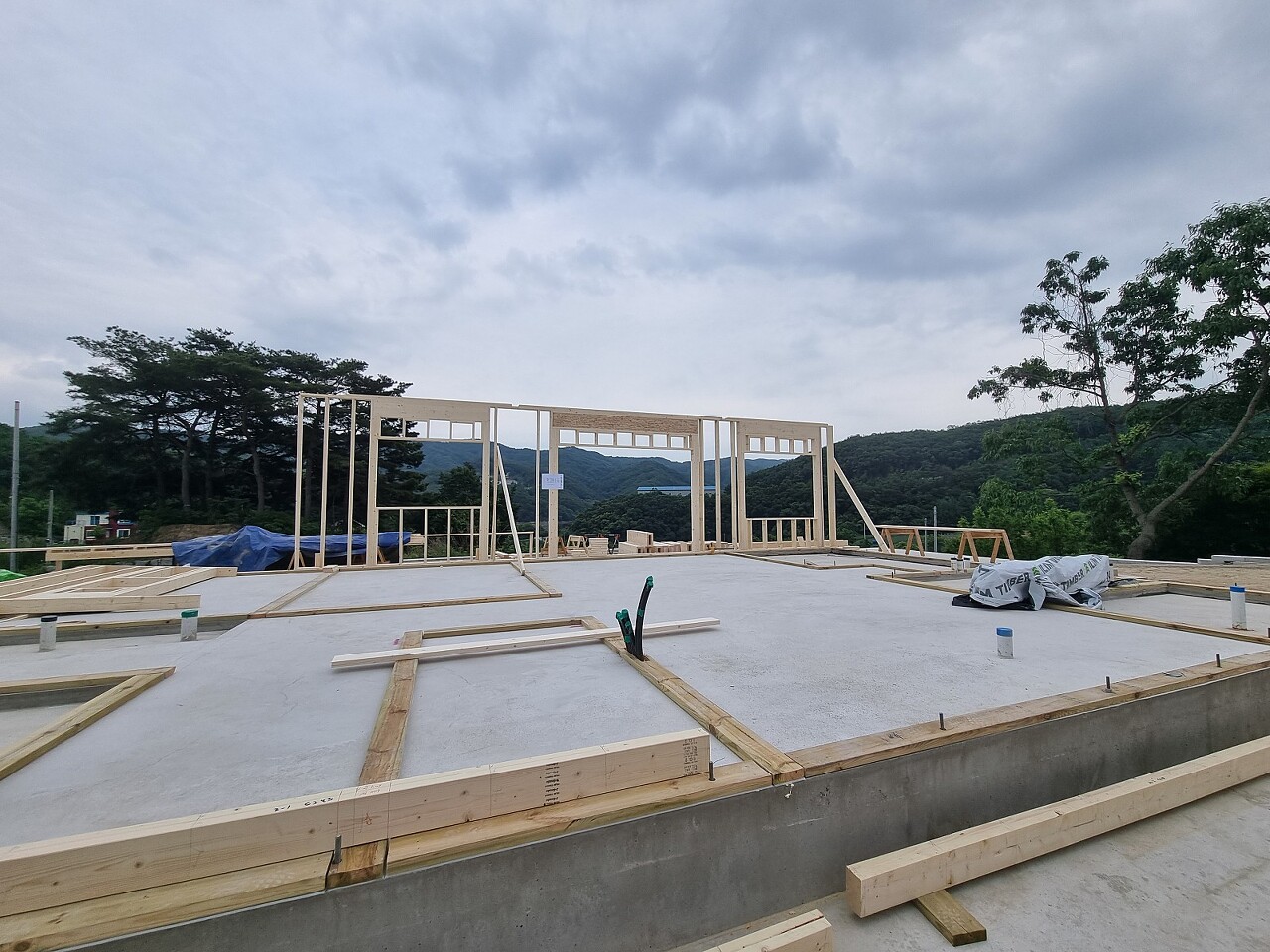

외벽체가 세워졌지만 내일부터 본격적으로 진행되기 떄문에
다시 설명드리도록 하겠습니다.
금일시공은 여기까지입니다.
하루가 너무 짧게 느껴진 첫 날이었습니다.
건축주님이 현장에서 많은 도움을 주신덕분에 더 원활히 작업이 진행되었습니다.
팀원분들 모두 수고하였습니다.
내일 다시 인사드리겠습니다.!!!
~~안전제일~~
